求教共源共栅电流源产生电路

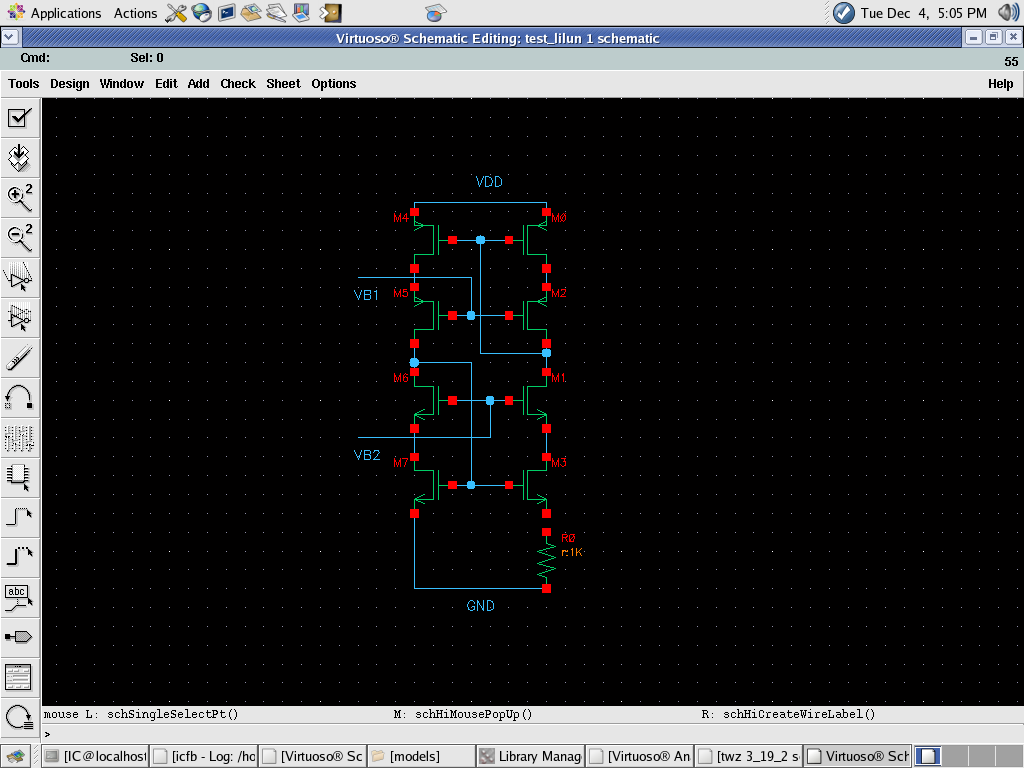

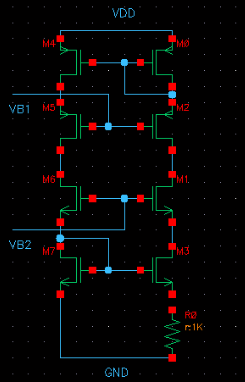

各位大侠：     小弟在仿共源共栅电流源产生电路时，在课本上遇到如图1所示的电路，我自己想到能否用图2所示电路替代1图中的电路，请问两个电路的主要区别在哪，图1的电路比图2的电路的优越点在哪?谢谢！

PS:两个电路中的VB1和VB2均由外部偏置产生

图1更适合低电压供电

    从电源电压的限制来看，图2上下各自多消耗了一个过驱动电压，从psr角度看，图2的极点更高频一些

两个电路中的M1、M2、M5和M6的加入均起到提高电路的电源抑制比的作用，并且使M2和M5的源极电位相等以及使M7和M3的漏极电位相等，从M1的漏极看进去，图2电路中的电阻是不是更大，更有利于使M3和M7的漏极电位相等呢?

两个电路中的M1、M2、M5和M6的加入均起到提高电路的电源抑制比的作用，并且使M2和M5的源极电位相等以及使M7和M3的漏极电位相等，从M1的漏极看进去，图2电路中的电阻是不是更大，更有利于使M3和M7的漏极电位相等呢?

上面讲的挺好的

我又仔细看了一下你的电路，比方说你这个电路的输出是M7的漏端，照你图2的方法的话M7漏端看到上面的电阻也是个gm*ro，这样相当于没有增加cascode，而图1的电路输出端是在M6的漏端，这是不一样的，表面上看去图2中的M6端的电容小了，但是实际上在输出点的电容并没有减小，按照图2的方法psr没有提高。
