大神进来看看，如果能解决问题，可适当报酬，关于开关电容的

对一个开关电容电路进行噪声仿真，需要设置pss和pnoise参数，但是参数设置很多选项不是很懂，希望大神可以解释一下啊，

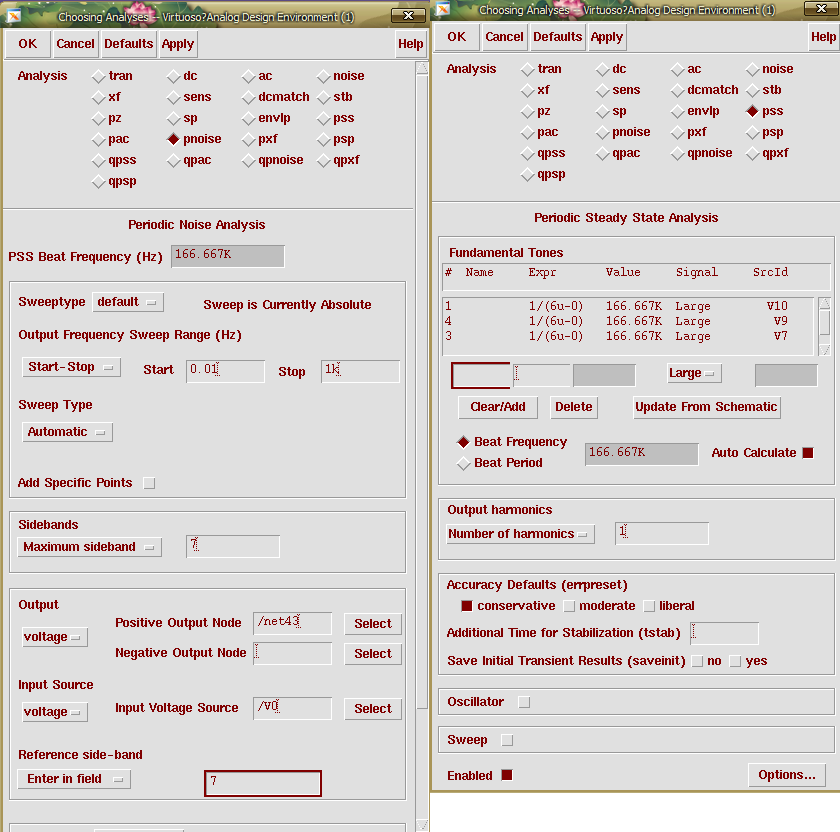

如上图pnoise中，maximum sideband和enter in field是什么意思啊?pss中Additional time for stabilization是什么意思啊?我们一般怎么仿开关电容电路的输出噪声谱密度啊?

坐等，求指导啊

顶顶顶顶

cadence的帮助文件里面有关于PSS和pnoise分析的介绍，你看看。以前用过但现在忘了！

要先做PSS，然后才能做Pnoise

    是啊，先做pss再做pnoise，他们能一起仿真吗，还是要单独分开做啊?

顶顶顶

谈一下报酬先

    5信元的说，要不要

pss和pnoise的max sidband 取7到10差不多了
tstab是整个电路的所有节点进入(周期性)稳态的时间,这个时间可以用tran仿真来评估, 时间不够,pss将无法收敛
另外pss和pnoise要一起仿真,pnoise用到pss的结果

   终于遇到大哥了，我大概懂了，还有个额，我如果想仿输出功率谱密度，需要用calculator，

，这个采样个数是什么意思额

仿真器, result -> print -> noise summary

顶~

顶。

大概懂了额，真的很感谢，基本都仿成功了，3ks

报酬是亮点

    5信元要不?

   这个是看单个mos管的噪声吧?仿真出来总是1/x函数形式，输出功率谱密度是S（f）=Sn（f）*（1-cos2fT），T大约是微秒级别，输出还是不对啊，哎
