测试反相器的输入驱动电流与输出驱动电流

录入:edatop.com    阅读:

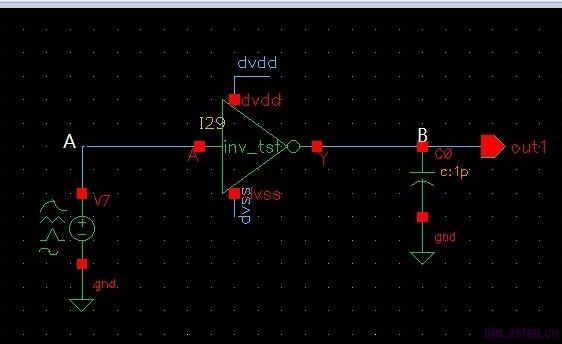

请问这样的测试方法正确么?电路接法如下,激励源给周期为1M的方波信号,负载接1P电容,然后仿真,测输入A点的电流和输出B点的电流,A点电压在跳变时,由于输入电容的存在电流会变化,测出最大电流峰值即是反相器所需的最大驱动电流,同理在B点测得的是反相器输出的最大驱动电流


刚也在纠结这个问题
