12位流水线ADC的SFDR只有40dB？
录入：edatop.com 阅读：
做了一个12位流水线ADC，波形仿真结果正常，SHA的SFDR有110dB，但是整个12Bit ADC的SFDR只有40多dB，请大牛们帮我看看仿真结果图，分析下问题可能出现在哪个地方?
注：12bit ADC的仿真方式是spectre+APS（conservative），采样频率是2.5MHz，信号频率是2.5MHz*5/64，仿真了2048个点（1ms）
SHA的仿真方式是spectre，采样频率是2.5MHz，信号频率是2.5MHz*47/1204，仿真了1024个点（500us）
12bit ADC的SFDR

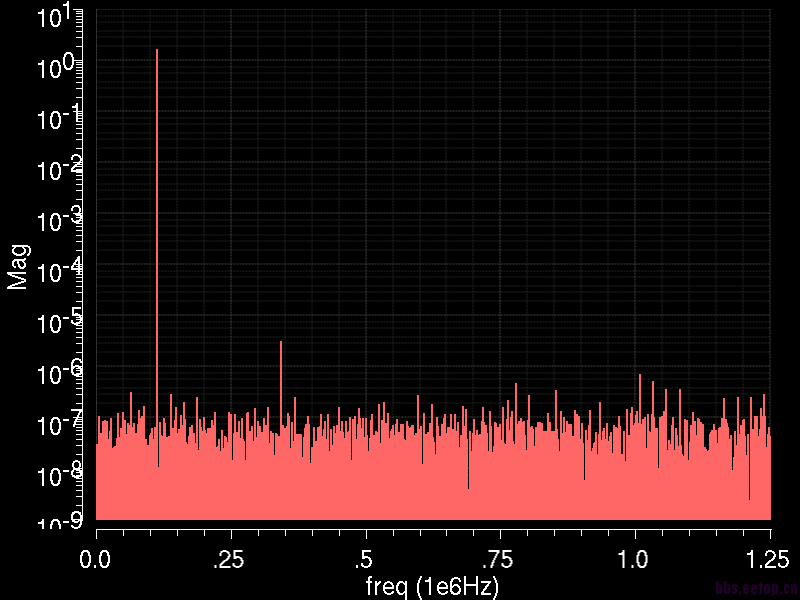

SHA的SFDR
注：12bit ADC的仿真方式是spectre+APS（conservative），采样频率是2.5MHz，信号频率是2.5MHz*5/64，仿真了2048个点（1ms）
SHA的仿真方式是spectre，采样频率是2.5MHz，信号频率是2.5MHz*47/1204，仿真了1024个点（500us）
12bit ADC的SFDR
SHA的SFDR
图太难看，干嘛不转成 dB么，只要再取20log
输入频率= 质数/dft点数*sample rate
初步判断adc的function还有问题，从瞬态上找原因
可以输入ramp
你分析的很对，用你介绍的方法，用ramp做激励，发现输出信号是锯齿状上升的，检查原因，发现是MDAC里面的比较器在阈值电平附近发生振荡了，请问有什么方法可以抑制这个振荡吗?
