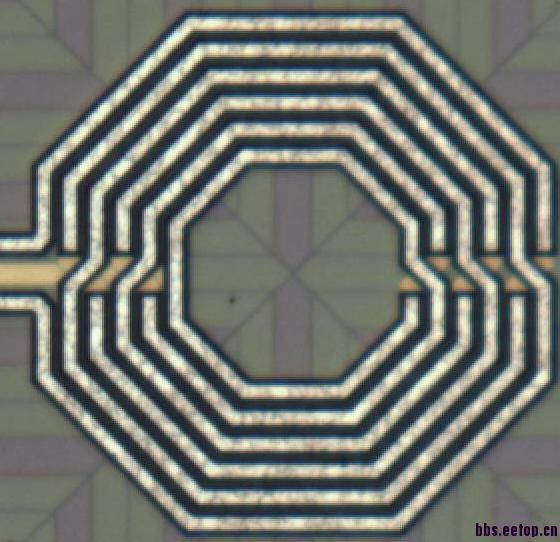

这是什么元件？

电感?

是铜的还是吕的?

不确定，这有关系吗? 愿闻详解。

注意下一层的交叉相连，应是电感

欧美工艺的，常见金属层电感！

必须是八边形的电感，还有圆形的电感

毫无疑问是电感！外国人太厉害了，电感已经在芯片设计中频繁使用了

这是一个单电感器布局。

直观判断，这个电感的寄生电容也应很大，一般来说集成电感都是什么量计的? 做过的人出来说以下，也把电感整清楚了。

    50年代有已经有对片上电感建模的研究了，不知你们在讲什么。
    寄生的话，你版图下面不是有PGS结构的地板么

看来你是高手，给我们普及一下呗，特别是PGS结构，谢谢

本实用新型涉及一种新型的分形PGS结构。现有的片上螺旋电感、变压器由于产生交变的电磁场，会在衬底引起感应电流，产生能量损耗，降低了电感值和Q值。本实用新型的PGS位于线圈绕成的电感/变压器的中心部分，采用底层薄的金属层，通过分形理论的自相似和迭代原理在H形的基本单元和十字形的基本单元的基础上，构造一阶、二阶、三阶、甚至更高阶的图案接地屏蔽层。本实用新型有效的屏蔽掉渗透到衬底的电磁场，降低可在衬底和衬底表面区域产生的感应电流，达到降低衬底能量损耗和提高了电感值和品质因数的作用。

Mark。

我还见过片上变压器，哈哈
这类电感Q值较高

电感确定。

    关于PGS粗略的说如果是个天线的话，在一面放个地板的话方向性会变两倍，也就是能量全辐射到另一边去了。电感其实就是一个近场天线，加块地板让磁感线更密，同时隔开衬底寄生。但是光一块地板则会因为电感工作而感应出涡流抵消磁场，因此搞出几何形状的让每块各自感应的涡流相互抵消，所以这个形状不是随便画的。以上，增加了L，减小了RC，那么Q也大了。
    我略懂皮毛，不是内行，难免有笔误。

电感 啊 。做几块反向就知道了

差分电感或者balun

只有一对端子，怎么会是差分的呢?
