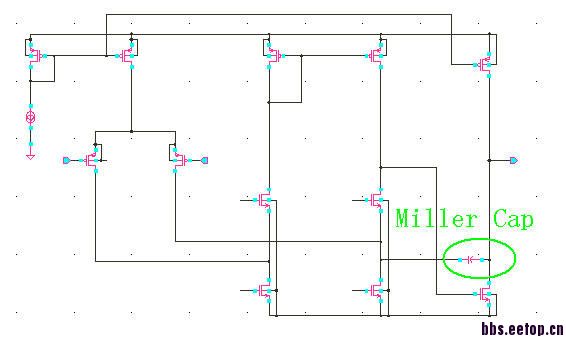

米勒补偿问题

1）阻断Miller电容的正向信号通道，右半平面零点变为左半平面零点；
2）增加第二极点频率（并联负反馈降低电阻）；
仅供参考。

positive zero 仍在，只是非常遠了。
降低主極點
improve negative PSRR
pay attention to conjugate poles

cascode miller compensation 的带宽功耗FOM值（BW/P）要好于简单的 miller compensation

在同样大小补偿电容下，CMC相对SMC补偿后，主极点基本不变，次极点外移，RHP零点外移，移动的倍数为Gmc*Ro1
其中Gmc为共栅管子的跨导，Ro1为运放第一级输出阻抗；
相位裕度好，

    sansen那本书上有详细的讨论，可以看看

详细分析请参照R. Jacob (Jake) Baker 的 Indirect Feedback Compensation，参考论文Indirect Compensation Technique for Low-Voltage CMOS Op-amps等

感謝分享！感謝分享！感謝分享！感謝分享！感謝分享！感謝分享！~

还是比较常见的。gray书上也有讲的。谢谢楼上分享的文章。

继续关注

衷心感谢各位的解答，我在google上找了一篇文章，分享给大家（楼上提示找到的）
http://space.ednchina.com/Upload/2009/9/18/bd4b925d-92f5-4bbf-b4db-17c9e880f8a3.pdf

可以参考一下这篇文章，共源共栅两级运放中两种补偿方法的比较
http://wenku.baidu.com/view/c7eee98da0116c175f0e4831.html

标记一下
