一个用耗尽形管设计的电路

录入:edatop.com    阅读:

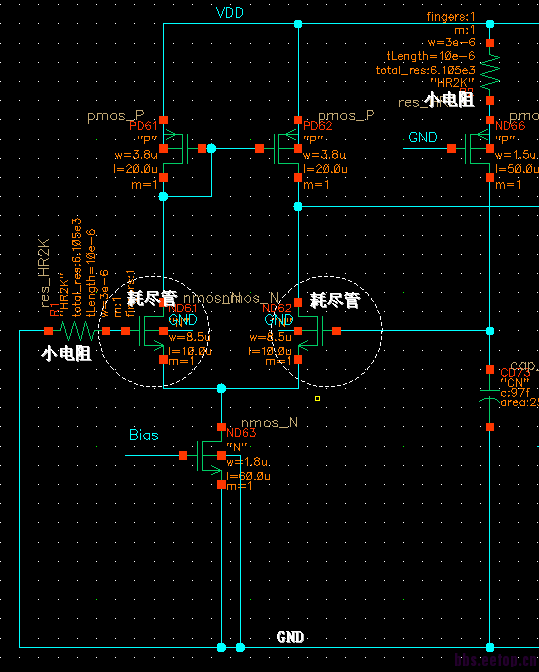

大家能帮我看出这个电路的功能不?

oscilator?



    是一个晶体振荡器里的电路,难道可能还有一个片上振荡器?



    这是一个晶体振荡器里面的电路,不应该还有一个片上振荡器吧。

看起来是个局部。能不能给完整一点,还连着点什么?

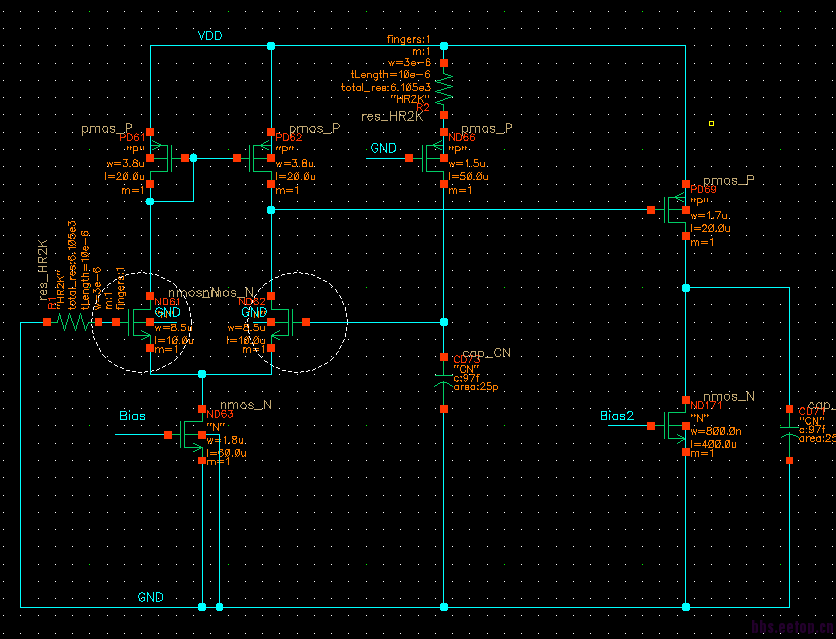

    后面就是第二级了,


这个电路怎嘛没有控制盒反馈的?



    它确实是开环应用的。

会不会是por?



    若是POR,它是怎么工作的?

若没有反馈,POR可能大

可以上电先仿一下。
不过我觉得有点奇怪

用的是电路中哪点的信号?



    呵呵,所以才请教高手啊!

POR也是有反馈的,这个电路你给全了还好,就单独拿出来不好猜啊。就能看出来功耗很小

我看这个电路还像UVLO呢



说说原因,为什么象UVLO?



    这个电路第二级后面就是接反向器到数字部分了哦。



    请问功耗很小,是怎么看出来的?



    很可能是欠压锁定,能说说不?谢谢!

你先说下ND66这个管子他是耗尽管么?显示的是pmos,但名字叫ND66

还有你先看一下,这个电路的输出分别为1和0时,后面的数字电路分别进行怎样的功能?

应该是个POR


看起来还真象是个简单的POR。当VDD很低时,尾管处于弱反型区,对管导通(耗尽型),负载电流镜gate为低;VDD小于VTP时负载管在弱反型,微弱电流使第一级输出为“高”。VDD大于等于VTP+Vod时对管右边gate逐渐升高,右边电流大于左边电流时,第一级输出逐渐降低,随着VDD进一步升高,第一级输出最后到稳定的低,第二级稳定输出高电平(PORX信号)。
看起来该电路只能是单向工作,所以不太象有UVLO功能。

不知理解是否正确。



    是NMOS,显示的也是NMOS。
