时钟产生电路 前后仿差别很大
录入：edatop.com 阅读：

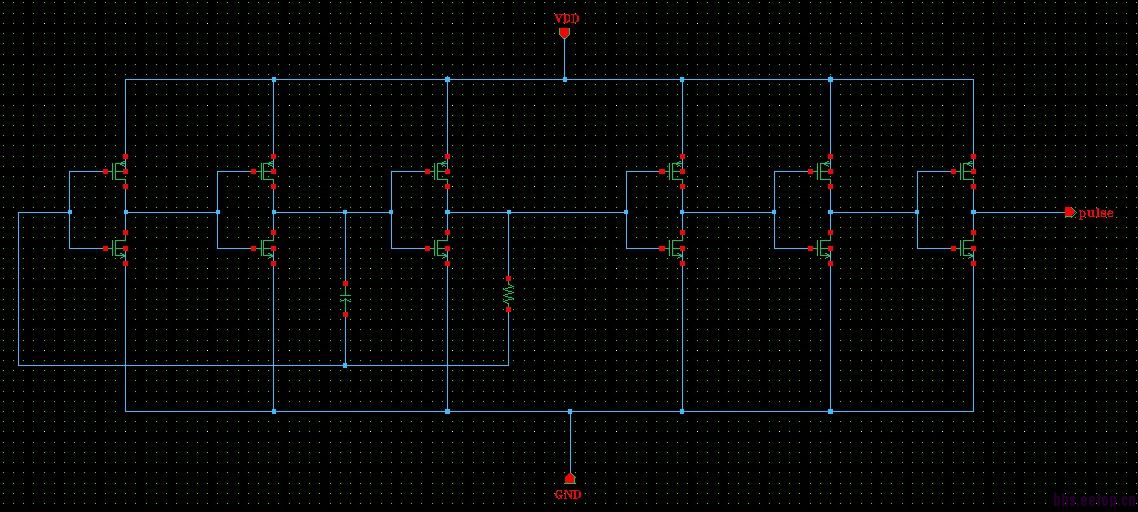

依照例子做了个简单的产生方波信号的电路
图中反相器的PMOS和NMOS均为2.5u/500n
电容为500f，电阻为10K（主要是为了方便画版图没有设的很大）
大致画的

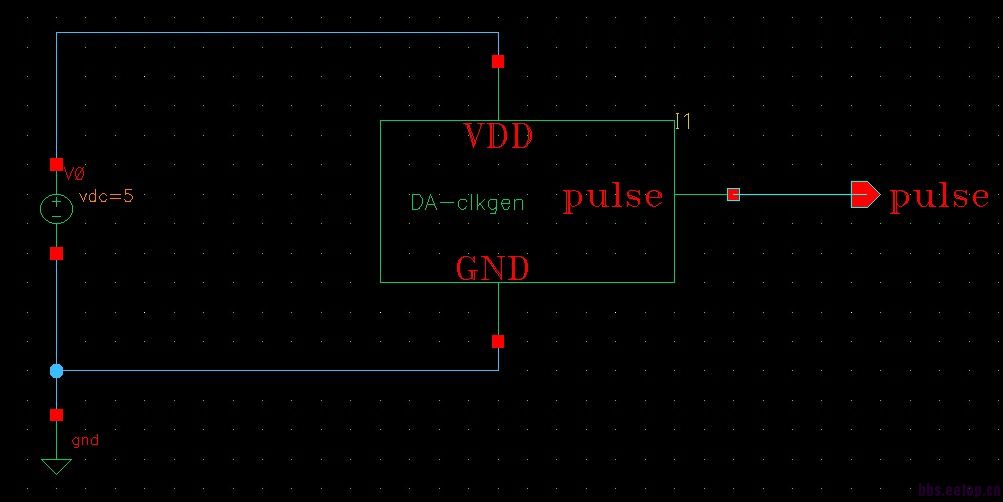

测试电路，加电源电压5v
前仿，时长1us，输出为方波

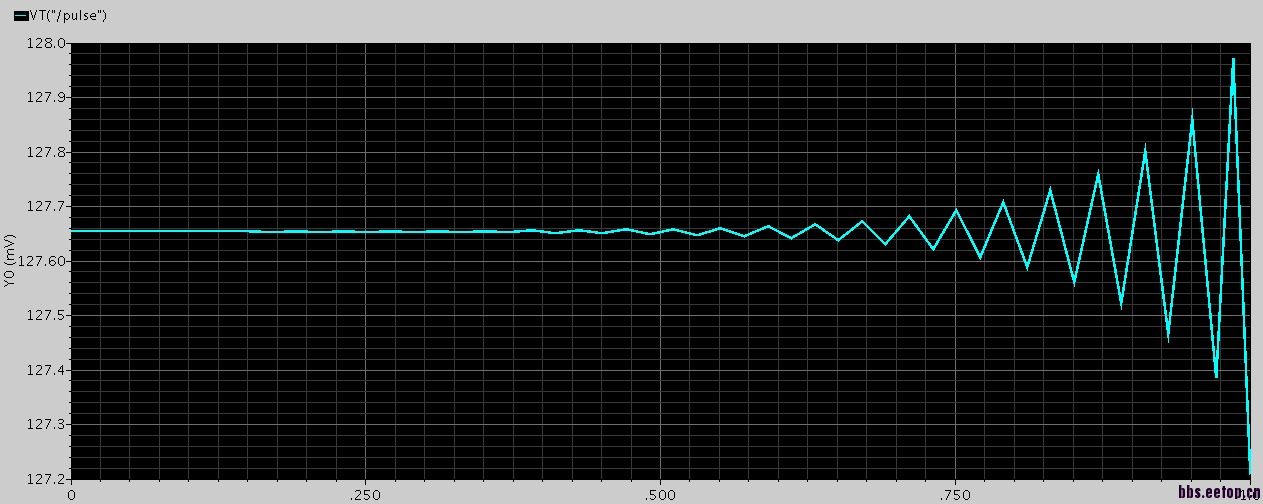

后仿，时长1us，输出却是这样
还有个奇怪的地方，后仿运行的时间比前仿要短
望高手帮忙，谢谢！
图中反相器的PMOS和NMOS均为2.5u/500n
电容为500f，电阻为10K（主要是为了方便画版图没有设的很大）
大致画的
测试电路，加电源电压5v
前仿，时长1us，输出为方波
后仿，时长1us，输出却是这样
还有个奇怪的地方，后仿运行的时间比前仿要短
望高手帮忙，谢谢！
我不是很懂这个是不是有点象vco?设置个初始条件也许就好了
没有振荡，加IC或者电源换成vpwl
需要加一个激励信号，即某节点的初始电压值
pwl 上电即可
你那osc的电路是哪看到的呀?可以给出原始文献不?
谢谢指点！
谢谢指点！试过了
谢谢指点！
谢谢指点，感谢对我的帖子的一贯支持！
是在个数模混合仿真的ppt里面，就给出个电路和管子尺寸、电容电阻值而已，没有电路说明什么的
