环形振荡器输出波形有尖峰
录入：edatop.com 阅读：

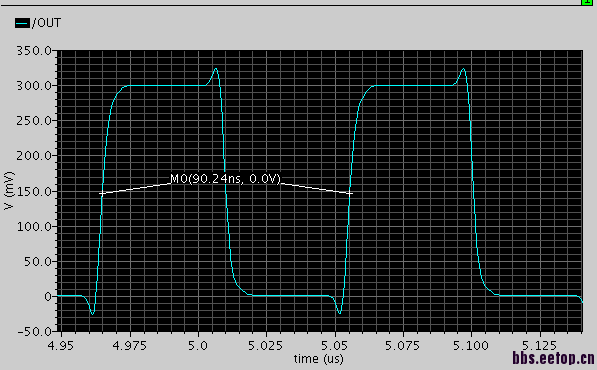

下图是环形振荡器的输出时钟波形，上升沿和下降沿的时候有尖峰。
查了下大概是时钟馈通或电荷注入造成的，求问有经验的前辈到底是怎么回事，该如何解决，谢谢！
查了下大概是时钟馈通或电荷注入造成的，求问有经验的前辈到底是怎么回事，该如何解决，谢谢！
这个不是问题吧
整形不就行了
咋整?在后面加两级反相器?仿真了下，还是存在的
这是普遍现象啊，没什么特别啊?
inv 就是有这个现象 是馈通造成的
电平是高或是低时，管子在线性或截止区，此时高频时输入对输出的影响主要靠cgd而非gm，所以有这种尖峰。
