电流噪声的仿真

录入：edatop.com 阅读：

请问一下各位，电流噪声是如何进行仿真的，下图二这样的电流噪声的图形是怎么样在specture中得到的?下图一所示是我仿真得到的电压噪声的图形，现在不知道怎么样仿真得到输入电流噪声的图形，请指教，谢谢！

图一：输入电压噪声

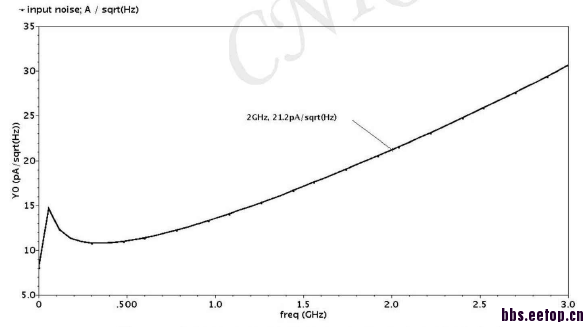

图二：输入电流噪声

调用analoglib里面的iprobe，放在你要仿真的电流通路里，然后噪声仿真选项里面输出噪声选probe，选中iprobe，就行了。

学习学习，长长见识，谢谢了

谢谢您的回答，我试试。

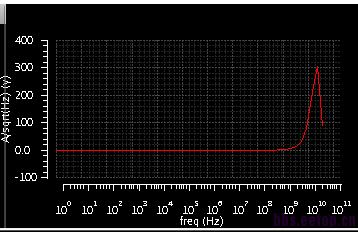

您好！我想继续请问您一下，我用您的方法仿真得到的电流的噪声图形如上所示，我有点不太明白的是为什么我的纵坐标是A为单位，我看文献中都是pA为单位的，您可以给我讲讲是如何进行换算的吗?谢谢了！

real silicon chip noise 會和MODEL差異多大?

点击y轴，进入scale，然后自己试试改纵坐标单位。
你能检查一下你的电路吗，你的电流噪声在高频比低频大那么多。似乎不太符合常理啊。
