求助 0.18um工艺下3V3MOS关的画法和1V8画法的区别
录入：edatop.com 阅读：

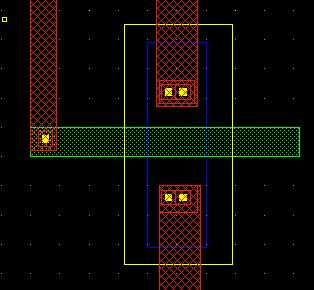

因为Cadence的版本是IC51的版本，所以新的.OA的PDK里面3V3的管子没发看，自己也不清楚到底该怎么画。下面是自己画的一个1V8的NMOS单管
图中蓝色的是ACTIVE， 黄色的线是NSD。
请问，如果要画3V3的管子，是不是只要在1V8的管子active外部加上一层diffusion2 就可以了?
先谢过了
图中蓝色的是ACTIVE， 黄色的线是NSD。
请问，如果要画3V3的管子，是不是只要在1V8的管子active外部加上一层diffusion2 就可以了?
先谢过了
首先, 可以要求foundry提供oa PDK. 不行还可以转换cdb到oa的, 如果只是个管子的话. 使用PDK是优先选择. 最差办法就是像lz一样手画, 那也要把pdk每一层扒开看, 按照pdk话自己的MOS.
