marvell面试题求助

录入：edatop.com 阅读：

小弟有一个marvell的面试题求助，就是若驱动一个全差分共源级电路，如何通过增加一个电容来改善电路的频率特性?

用电容接在两个全差分输出端

请问一下这是为什么呢?是因为两个输出用电容想连之后，主极点位置离原点更近所以相位裕度变的更好吗?

应该是这样的，题目不清楚，都不确定主极点在全差分的输出，如果主极点在全差分输出，就是的。

何为改善?到底要改善成什么样的频率响应
要带宽更宽，还是要什么?
很模糊的问题，面试原题?水平太次

我猜是增加带宽，类似于Equalization。

从驱动角度看，就输入P到输出P，输入N到输出N之间接个电容

我是题目都没看懂啊

普通的全差分共源极，输入的极点是前级的事情，所以应该是输出做主极点吧

典型的miller capacitor问题。
小编可能题目描述不准确。

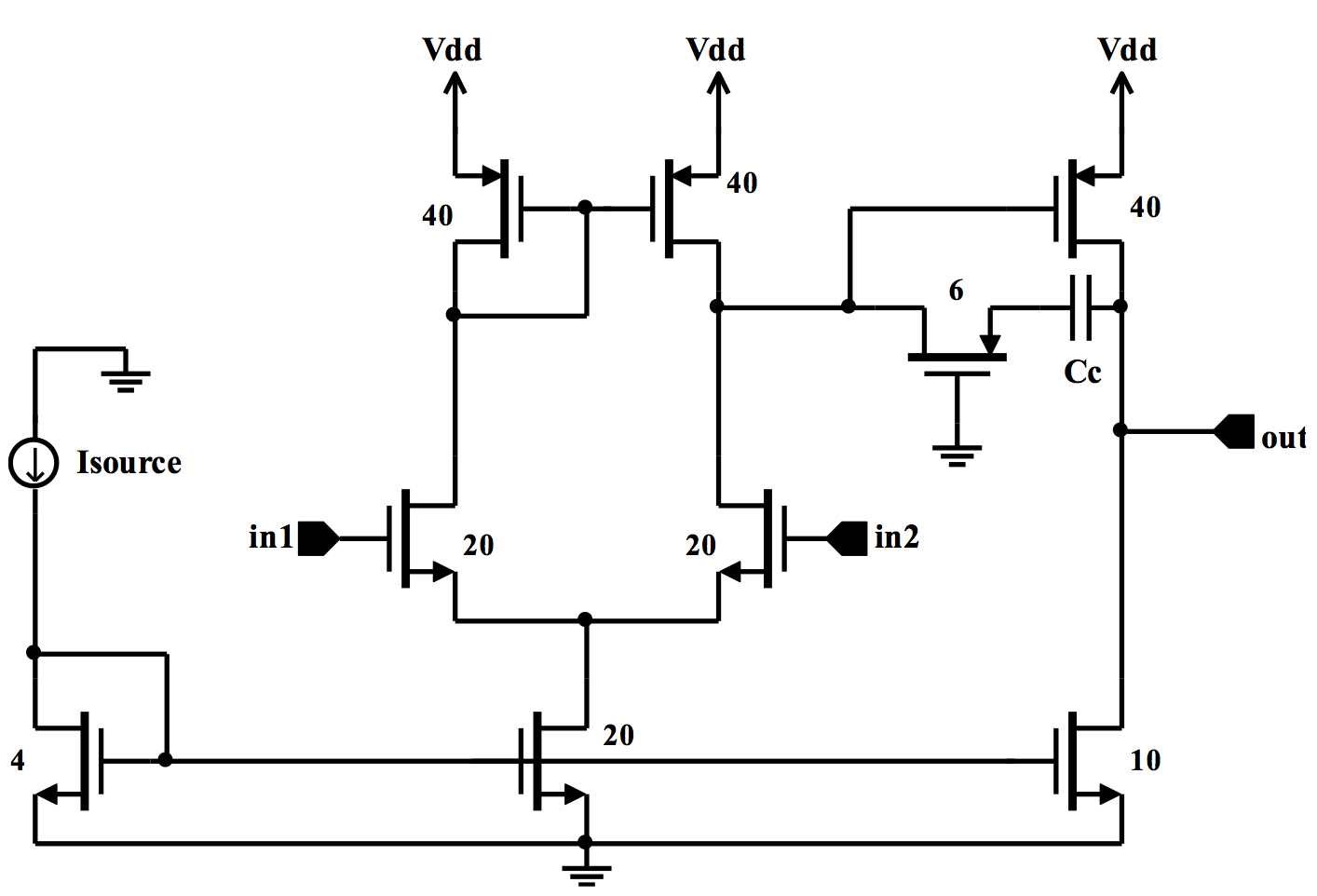

如图中的Cc则为正确答案。
这种Miller cap可以直接分开两个Pole的间距，使得频率响应升高。

taici
