请问这是因为滤波器没有完全滤除高频信号引起的吗？
录入：edatop.com 阅读：
新手继续来求助。

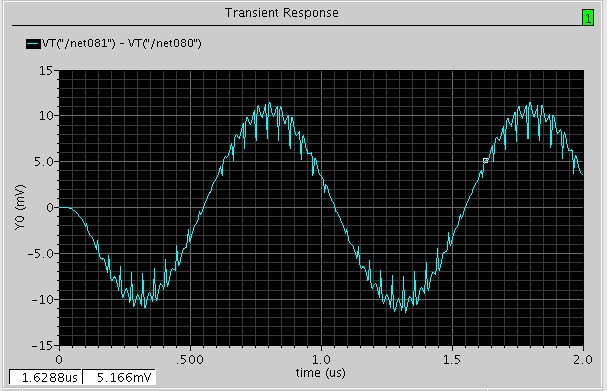

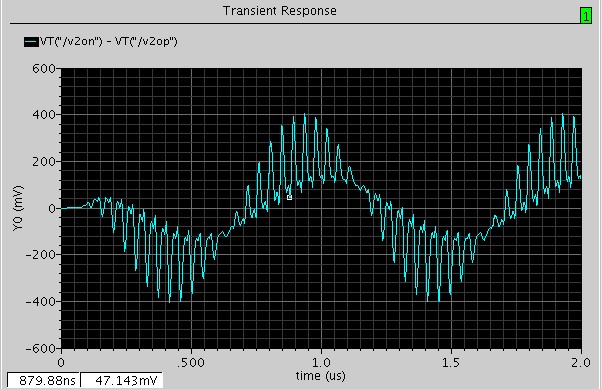

做的是RFID的接收链路，现在在基带遇到了一个现象。经过低通滤波器（截止频率700KHz）之后的信号通过PGA放大，时域波形是像图这样的。第一张PGA的增益是7dB，第二章是48dB。请问这样的图形正确吗?中间的抖动（或者叫毛刺?请允许我不知道怎么称呼）是因为LPF滤波没有完全滤除高频信号引起的吗?有什么解决方法吗?
先谢过。
做的是RFID的接收链路，现在在基带遇到了一个现象。经过低通滤波器（截止频率700KHz）之后的信号通过PGA放大，时域波形是像图这样的。第一张PGA的增益是7dB，第二章是48dB。请问这样的图形正确吗?中间的抖动（或者叫毛刺?请允许我不知道怎么称呼）是因为LPF滤波没有完全滤除高频信号引起的吗?有什么解决方法吗?
先谢过。
已解决
如何解决的?
放大以后再滤波。
