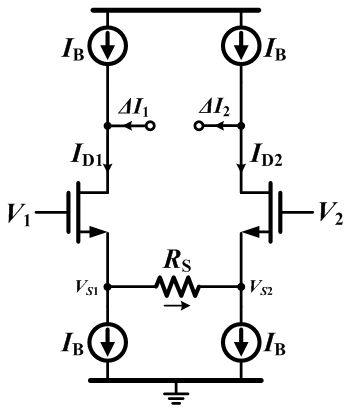

这个OTA的跨导Gm要怎么计算啊？

用在Gm-C滤波器里的，我想求输出电流的表达式Io=f(Vid),然后求跨导Gm，再看三次谐波失真项，列KCL方程组发现超级难解，求大神要怎么求解Gm表达式啊?我看一些资料只是给出了结果而已，没有过程。我的方程组应该没有问题吧

等效到单边，经典源级负反馈电阻的推导…

谢谢，这个OTA是用在Gm-C滤波器里的，你说的小信号等效我觉得在这里好像不太适用吧，那我怎么知道谐波失真项

   lz你的谐波失真项咋看?

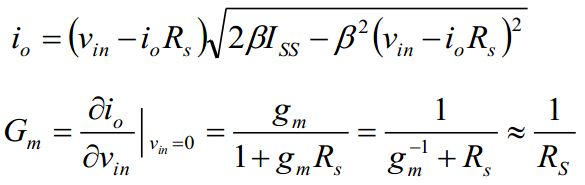

Io=1/2（Id1-Id2),  Iss=Id1+Id2,   Vgs1-Vgs2=Vin-IoRs，可得4Id1Id2=（Iss-beta/2*(Vin-IoRs)^2)^2, 再经过数学换算可得Io的表达式

Io=1/2（Id1-Id2), Iss=Id1+Id2, Vgs1-Vgs2=Vin-IoRs，可得4Id1Id2=（Iss-beta/2*(Vin-IoRs)^2)^2, 再经数学换算可得Io

Iss是什么电流

求出表达式然后级数展开

    Iss是差分对管的偏执总电流，Iss=Id1+Id2=2*IB

1. 用偏微分解方程应该有的解（仅限于你只try过了初中生代数法，你是数学大神就只能另谋它径)
2. 看看SANSEN，应该有一些更流程化的方法，套套公式即可
3. 看tran还是要以EDA为主，paper糊弄糊弄得了，关键是做出来东西.(我之所以这么说是因为小编你用的model已经决定了你谐波失真的精度很差，思考一下MOSFET真的只是square-law device么)

   嗯，有道理，多谢多谢
