求分析一个窗口比较器

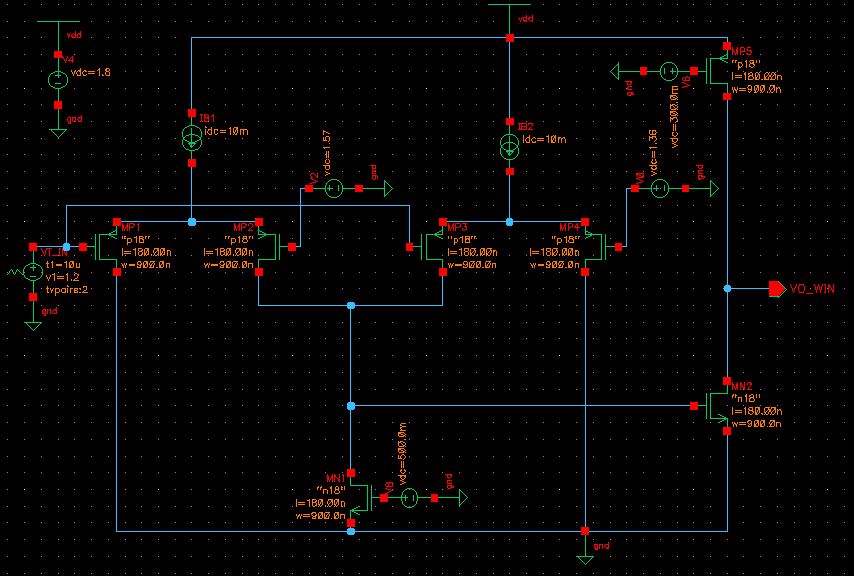

[attach]579693[/attach]窗口比较器，仿真出来输出一直恒定，放大器不工作，管子阈值电压时0.7V，参考电压时1.36-1.57v，VDD和偏置电压都要自己设定，管子宽长比也是。目前还找不出问题在哪 ，思路比较混乱。

感觉电路有点奇怪，放大部分怎么没有负载

把V0和V2互换；
   IB1=IB2=10uA(1A有点太大了)；
   M6的gate不要接电源，接到自己的drain端；
   M4删掉，换成一个200Kohm的电阻。
这个比较器基本就可以动了。

   可是M4跟M5不是构成了一个二级放大么?为什么要换成电阻呢?

   按你说的改完 输出还是一直是0v。

是0? M5的gate电压是多少? VIN是多少?

   那是在变的呀 ，三个阶段分别是2.05v ，0.2v，VIN+0.7VVIN是一个VPWL输入，范围是1.2v-1.8v
窗口电压是1.36v-1.57v
管子阈值电压是0.7V

这个没有啊，，

V6和V8是要求输入两个偏置电压，我就自己画了两个VDC作为电压输入 不知道是否有错

   你的图变过了?怎么跟原来的不一样了

   恩 之前那个管子的名称有点乱，重新标过了，现在仿真出来感觉是差分放大器没有工作，所以输出一直都是低电平
