求助分析一阶二阶sigma-delta最后的频谱图
录入：edatop.com 阅读：

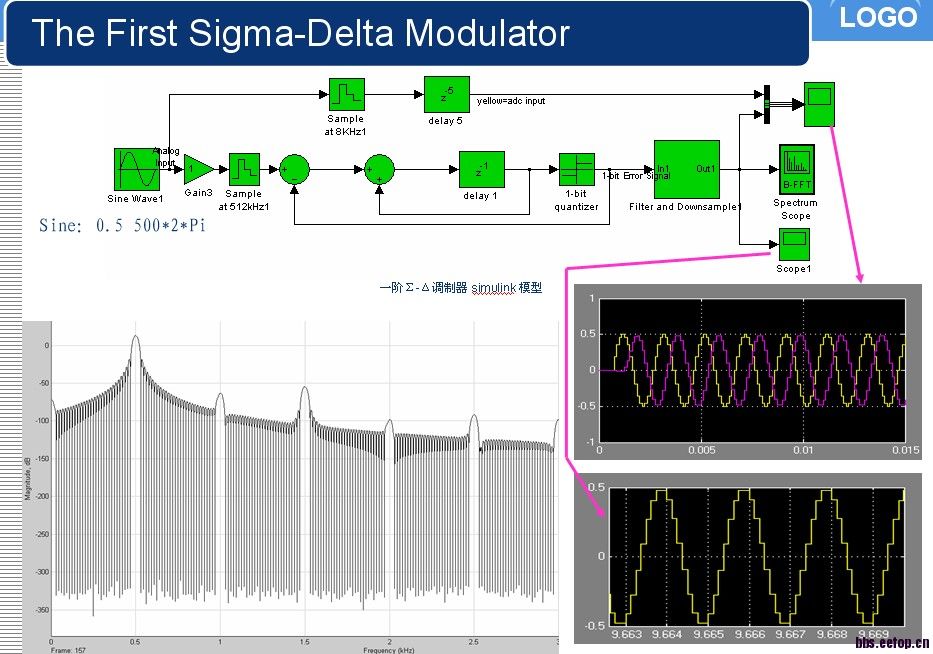

用matlab完成simulink仿真，得出sigma-delta ADC的输出信号频谱，输入用的正弦信号
帮忙分析下，是不是有问题

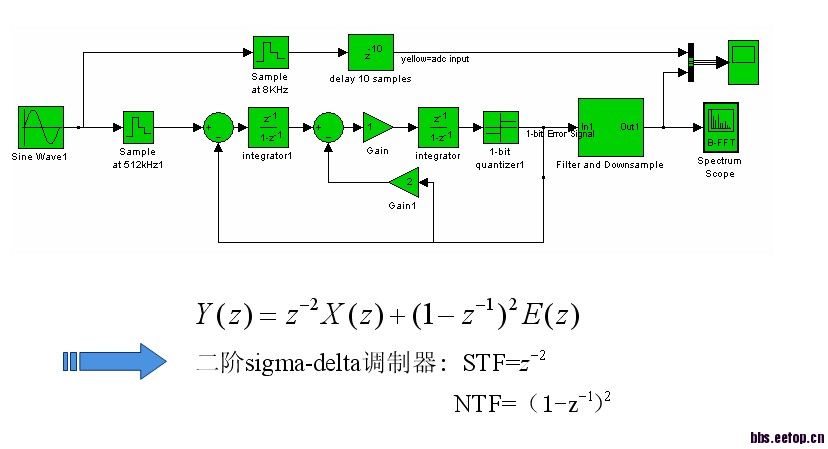

二阶

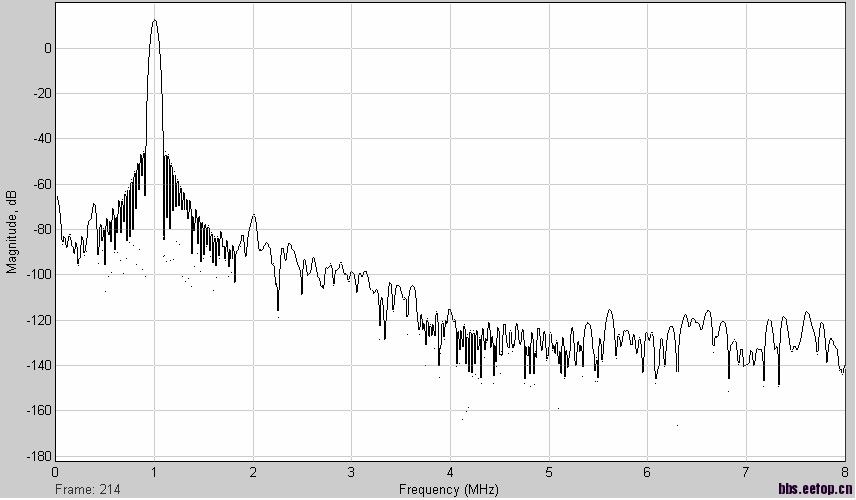

对输出波形做DFT
帮忙分析下，是不是有问题
二阶
对输出波形做DFT
顶下，希望能有点拨下，一通百通
呵呵 你采样频率多高啊?输出波形频谱没有看到二阶noise shape的效果啊
哦 不好意思 你已经加了滤波器
一阶我用的500HZ的正弦信号；二阶用的1MHZ ，加了降采样和滤波器，经过FFT得出的波形，看不出有整形的效果，是不是别的变换?
信号频率没设在bin上
bin?能说下怎么设置么
你好，我在sdtoolbox中注释等也看到bin,bins.等等，不理解bin什么意思,可以指导下吗，谢谢
举个例子，采样频率100Hz，采样点100,（世纪情况应该是2^n）,那么100Hz/100=1，也就是说分辨率是1Hz，1hz就代表一个bin，个人理解。
