在ADE仿真中,进行dc仿真得到自己相要的偏置后,设置成默认值,再通过ADE上的results->annotate->DC opration points,,也就是显示静态工作点电压,但是最后,显示的电压,和我dc时的电压不一样,这是怎么回事,求知道的解答一下

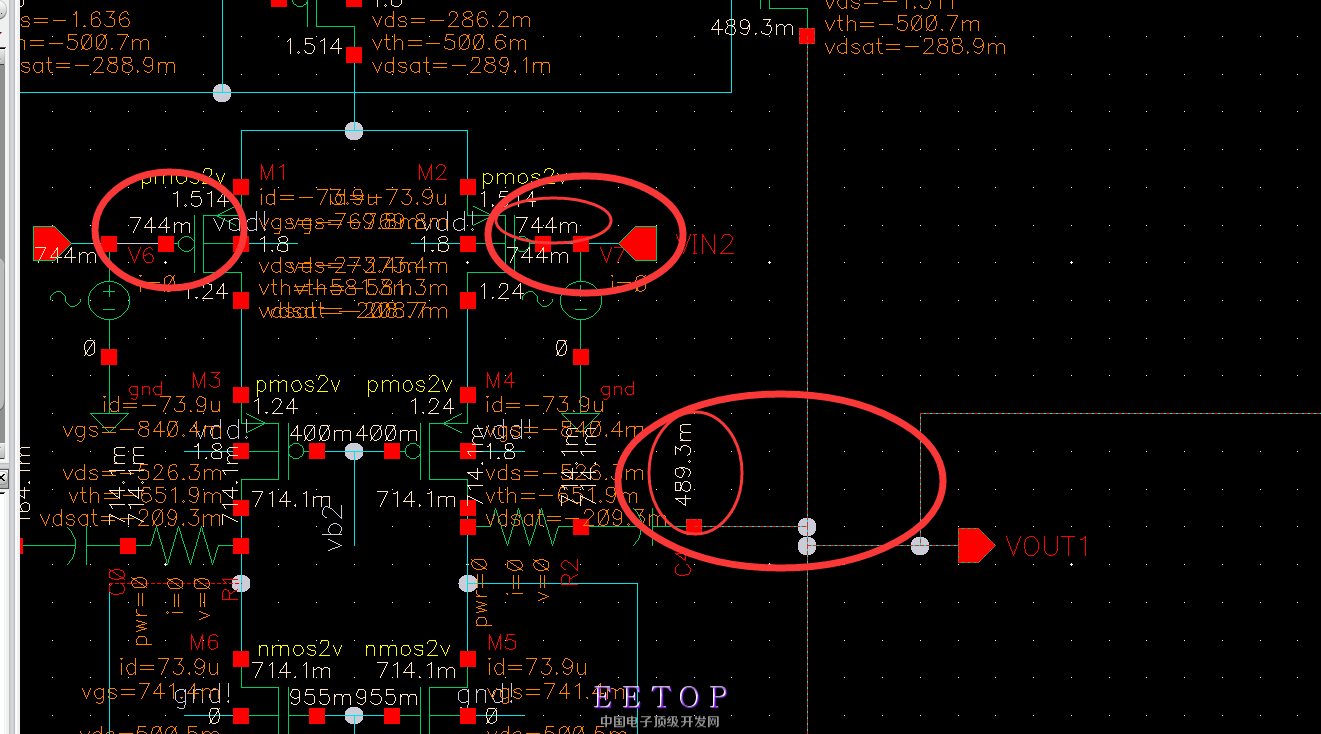

如下图,图1是进行dc扫描的图,我选择的是744m的偏置,对应的是1.2102v,然后我将vdm设置成744mv,如图2,也就是那个偏置,但是最后得到的电压,却是489.3mv,,我观察的都是VOUT1的电压,我想问一下,为什么会出现这样的问题?这个时值,我到底该信哪一个数据。[img]



[/img]

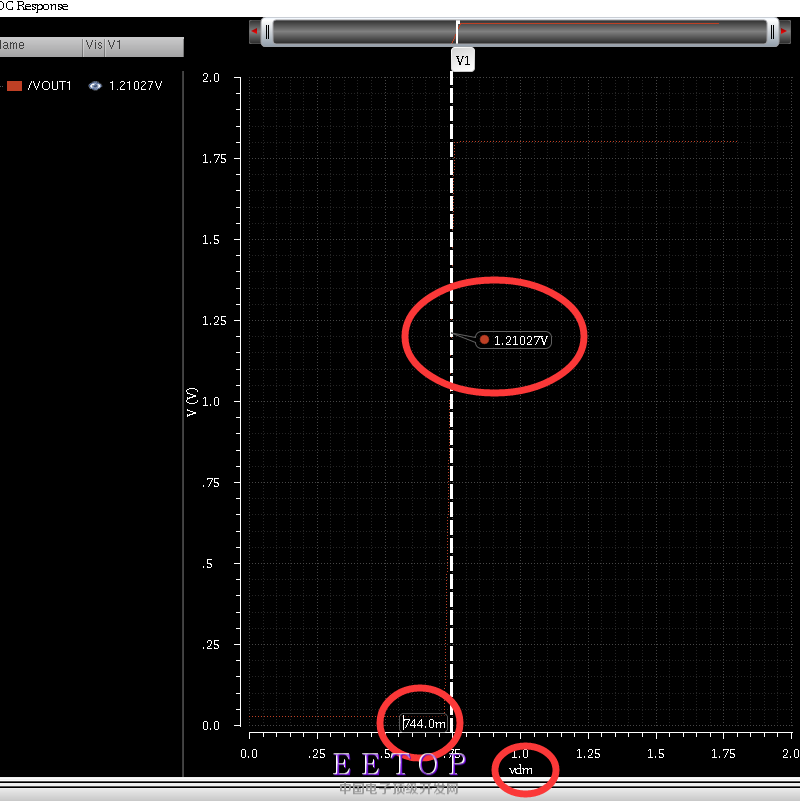

如图1,我开始对vdm进行DC扫描,然后得到在744mv时的1.2102v,然后我在ADE中将vdm默认设置为744mv,然后跑一遍后,再显示各结点的电压,但是对于Vout1出来的电压和开始dc中的1.2102v不一样,不知道是怎么回事?求各位帮我看看,谢谢
