DIY：超简易无线输电制作

看了很多的无线输电的电路，不禁赞叹道——零件太多了！今天，教大家制作一个简易的无线输电，它虽然没有零件多的无线输电电路那样效果好，但它也足以让我们享受到无线输电和自己动手制作的的乐趣。

先看个图，哈哈课本上的灯亮了！这就是大概的效果了。

好了，开始准备制作了！

材料：直径约0.2mm的漆包线若干米，

瓶盖，

小瓶子（直径小的，绕线圈用），

塑料外壳（空心的圆柱体），

彩色的塑料即时贴（颜色自选，为了好看）。

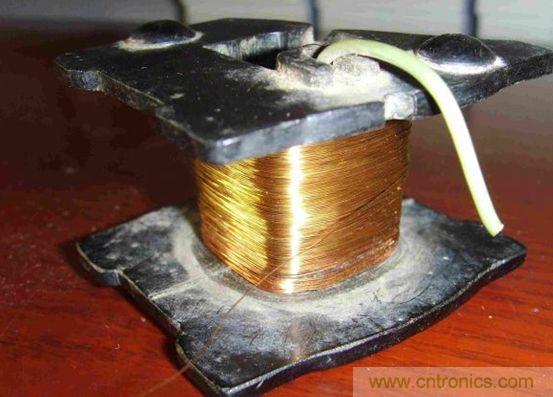

先准备好一卷很长的漆包线，可以从继电器或者变压器里面拆。

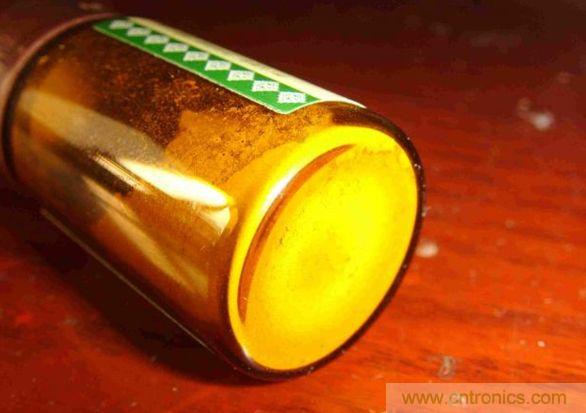

找一个小瓶子，直径一定要小，要不然绕完后加上线的厚度就放不到瓶盖里了，所以一定要测量好。选用如图所示的类似的小药瓶即可。

[page]

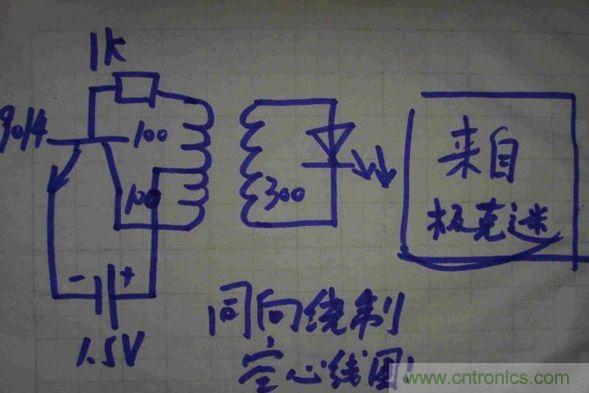

由于绕制线圈了，所以，先把电路图和参数给大家。参数是：三极管9014，电阻1千欧姆（如图所示），初级线圈（100+100匝），次级线圈（300匝）。

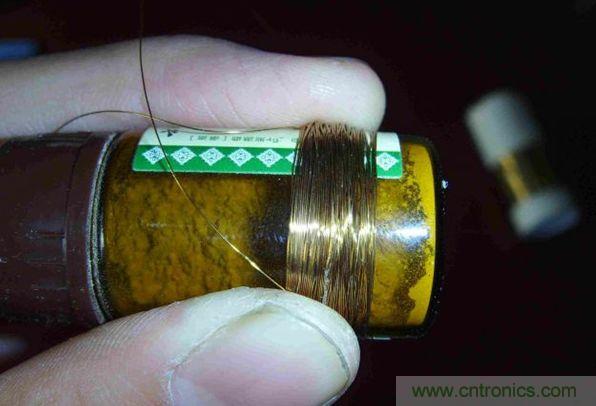

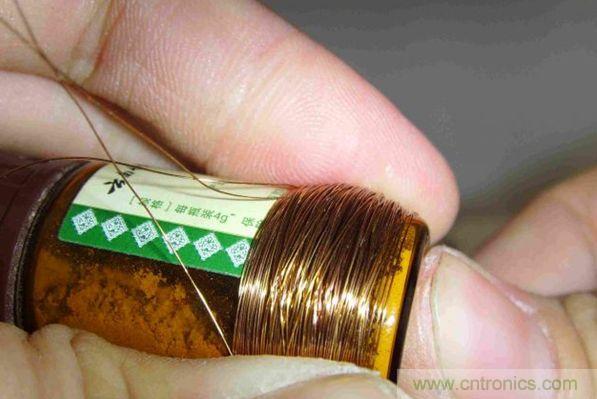

开始绕线圈！一定要绕地轻一点，要不然一会绕完了就弄不下来了，固定在瓶子上了。

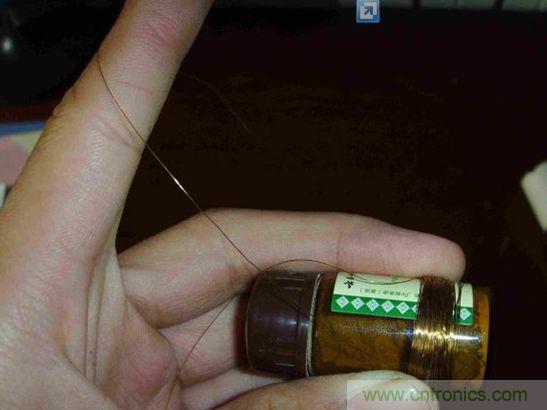

绕到100匝时，做个抽头。先把线绕到拿着瓶子的手指上，

[page]

然后再在瓶子上绕上几匝固定好后再把手指抽出来。

抽头后的绕制方向与前100匝一致，即要么都顺时针，要么都逆时针绕。

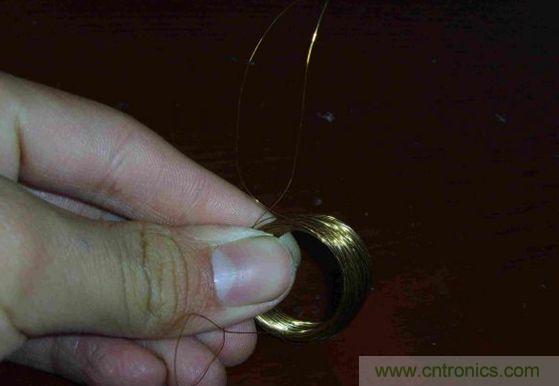

绕完共计200匝后，将线剪断，然后把线圈从瓶子上去下。如图。

这样，就饶好了初级线圈。

[page]

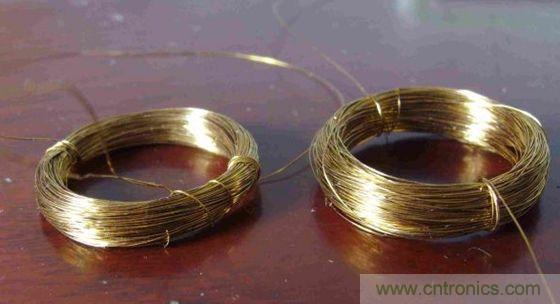

同理，在绕制一个300匝的线圈。为了方便大家识别，特意照了一张比较图。图左侧是初级线圈（100+100匝的），右侧是次级线圈（300匝的）。实际上，记好了初级线圈有个抽头就很好判断了。

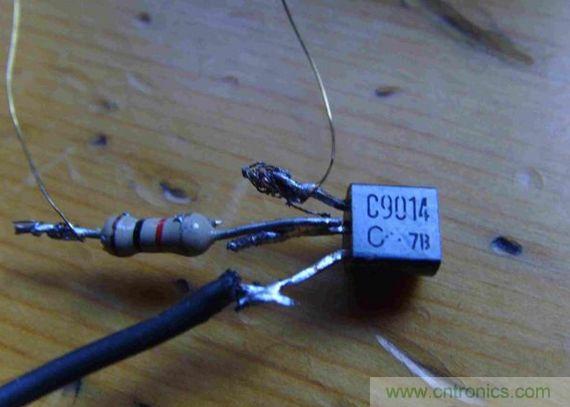

好了，线圈绕完了就该焊接了，搭焊即可。

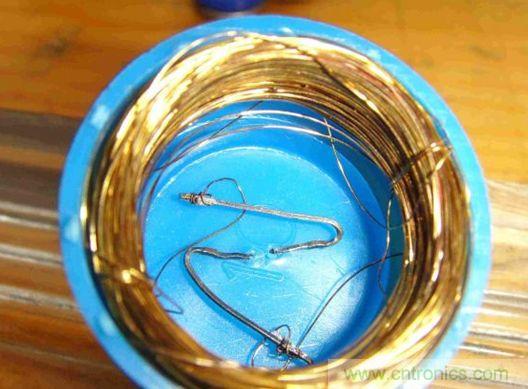

次级线圈那边就把线圈粘在瓶盖内侧，发光二极管就安装在瓶盖上。

[page]

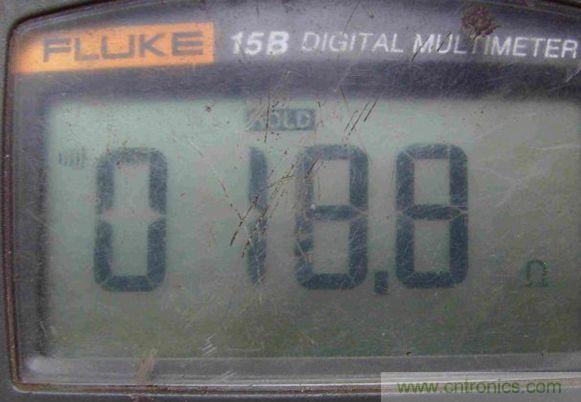

焊完后，因为漆包线有绝缘漆，谨防虚焊，所以测量一下，以防再拆开修。最好拿万用表的电阻档测一下，给大家一个参考值。（这是300匝的线圈的电阻值）。

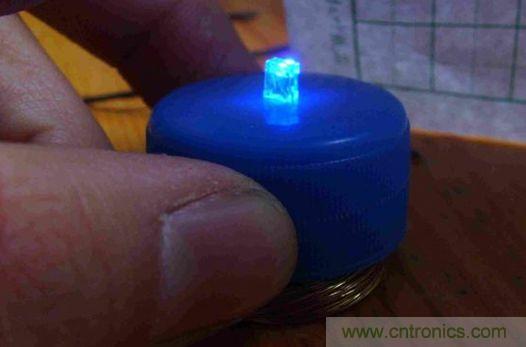

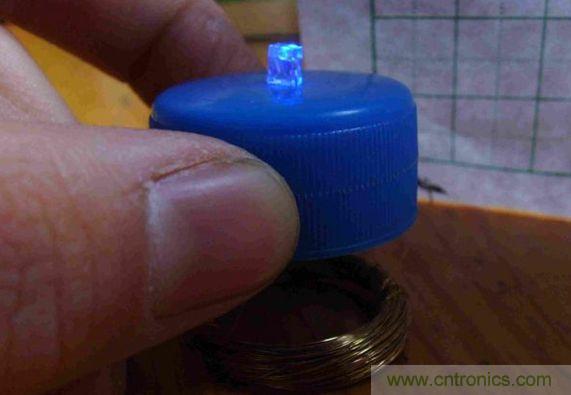

然后就先测试一下。

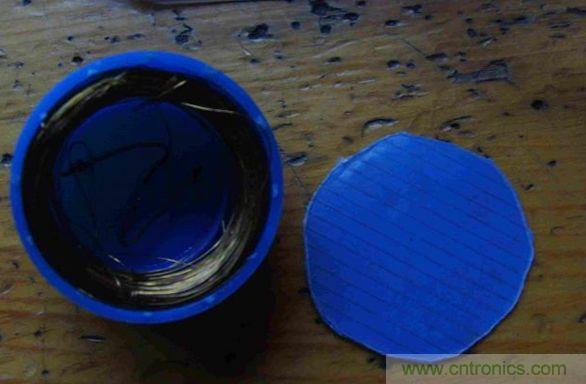

然后装饰外表。瓶盖底部就剪一个大小差不多的圆形硬塑料粘上就行了。

[page]

初级线圈就用强力胶粘在有颜色的即时贴上，一定要涂点强力胶，因为即时贴的粘度不行，线圈会错位的，影响效果。

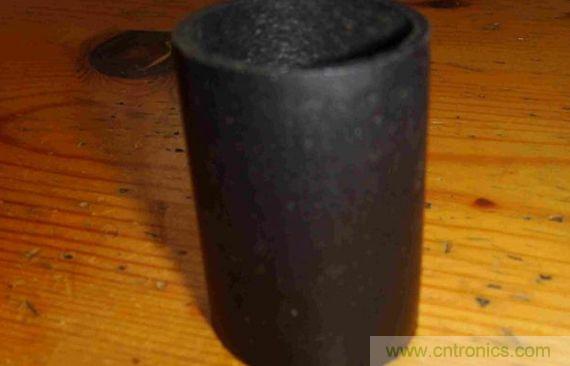

然后找个塑料壳子，空心的圆柱就行。

把刚粘好的即时贴粘在这上面。

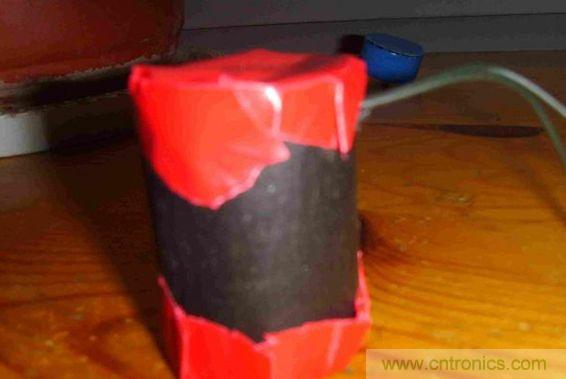

然后在侧面打洞，把电线引出去，再把另一个底面粘上。

[page]

最后，粘上侧面。

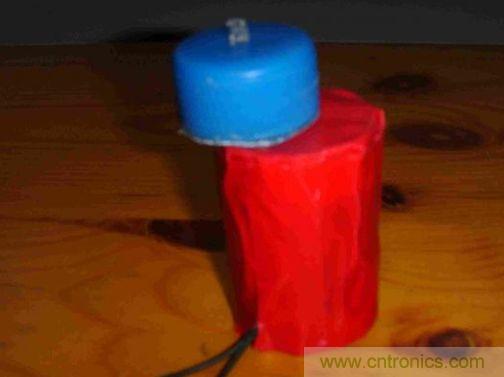

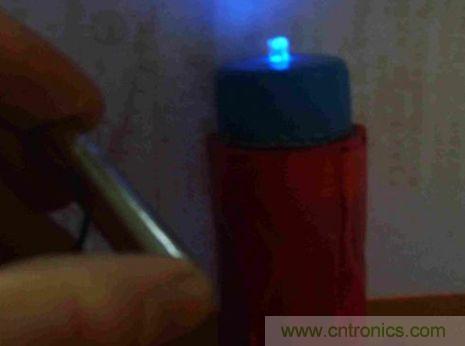

好了！大功告成！开始实验！

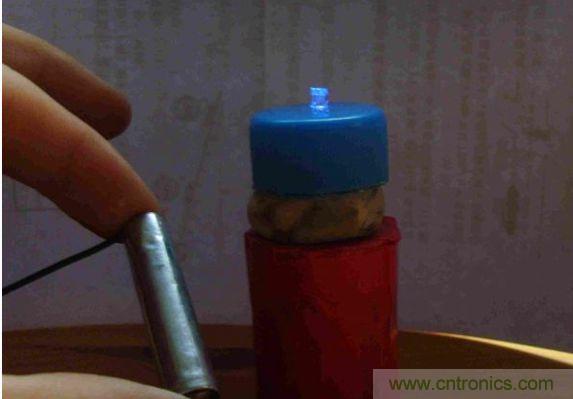

再垫上一块橡皮试试。

1.5伏特的电压足矣，我试了试3伏特，感觉变化不大。为给各位的成功制作庆祝吧！
