拯救摩尔定律,宽带隙半导体表现超越硅

录入:edatop.com    点击:

拯救摩尔定律,宽带隙半导体表现超越硅

50多年前硅(Si)集成电路的发明意义重大,为我们当前所享受的现代计算机和电子产品时代铺平了道路。但是正如俗话所说,天下没有不散的筵席,现在存在疑问的是,硅在半导体行业的霸主地位将何时终结?据摩尔定律预测,一个芯片上集成的晶体管数量大约每两年翻一番。对于传统的硅计算来说,摩尔定律不可能无限期持续,主要因为封装如此大量晶体管而导致的散热问题,以及工艺持续缩放而带来泄漏问题。同样,在功率电子领域,为满足市场需求,使用硅的新器件年复一年地实现更大的功率密度和能效,已经越来越成为一个巨大的挑战。从本质上讲,芯片的演进已经接近其基础物理极限。

根据一些专家的说法,留给我们榨取硅潜能的时间只有不到十年了,到时将迎来其理论极限。在计算方面,仍采用了诸多努力,如纳米技术和三维芯片,来延长硅的摩尔定律周期,尽管目前已经有了后硅时代的其它选择:分子计算和量子计算。在功率半导体方面,碳化硅(SiC)和氮化镓(GaN),两者都是宽带隙(WBG)半导体,已经成为进步有些放缓的高功高温硅细分市场的首选方案。

以氮化镓(GaN)、碳化硅(SiC)和氧化锌(ZnO)为代表的宽禁带半导体是继硅和砷化镓(GaAs)之后的第三代半导体材料,具有高击穿电场、高饱和电子速度、高热导率、高电子密度、高迁移率等特点,可实现高压、高温、高频、大功率、抗辐射微波毫米波器件和短波长光电半导体器件。宽禁带半导体是新一代雷达、通信、电子对抗系统最关键的半导体器件,也是新一代半导体照明关键的器件。

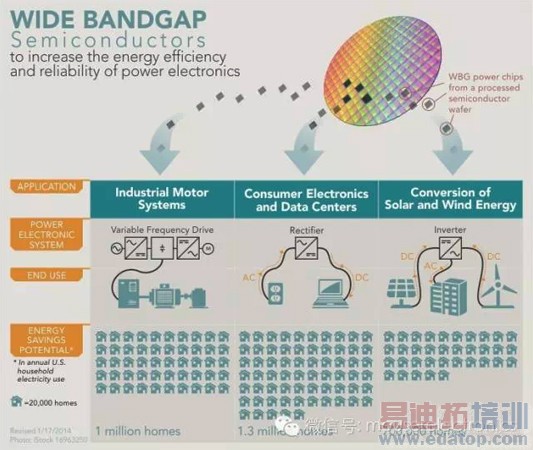

因为具备比硅高出约10倍的传导和开关特性,WBG材料是功率电子的最佳选择,可以生成更小、更快、更高效的器件,相对于硅器件,这种WGB器件承受的电压和温度都更高。这些特性,连同更好的耐用性和更高的可靠性一起,促使WBG功率器件成为当前重要新兴应用的关键助燃剂,如混动汽车、电动汽车以及可再生能源发电和存储。WBG功率器件还可以提升现有应用表现,特别是在效率增益方面。Yole Developpment研究估计,采用SiC或者GaN取代硅可将DC-DC的转换效率从85%增加到95%;将AC到DC的转换效率从85%提高至90%;并将DC到AC转换效率从96%优化到99%。

拯救摩尔定律,宽带隙半导体表现超越硅

RF应用也将受益于WBG半导体。不仅要包括爆炸式增加的移动设备应用,如智能手机和平板,而且还有进入家庭在线流媒体,这一现象创造了更多的用户和更多的数据,已经越来越普及并成为全球潮流。日益庞大的流量导致对无线和电信系统的性能需求的递增。这也难怪,基于硅的RF功率晶体管正在达到的功率密度、击穿电压和工作频率的上限。氮化镓推动了先进性能高电子迁移率晶体管(HEMT器件)和单片微波集成电路(MMIC)的发展,它们可用于高性能RF应用,而更小的栅极电容等效于更快的速度和更大的带宽。

WBG材料也可以发光,这种光属性助推了近年来WBG半导体的快速发展。事实上,固态照明行业正在使用基于GaN的发光二极管(LED),来成为白炽灯泡的替代品,因为后者在节能、耐用、寿命方面表现更佳,这种高效也会促进LED照明在未来几年销售的大规模增长,预计在2018年销售量将超越白炽灯。LED照明还为紧凑型荧光灯(CFL)灯泡提供了无汞替代品。氮化镓也可用于激光二极管,目前最常见到的实现是蓝光播放器。

拯救摩尔定律,宽带隙半导体表现超越硅

图1

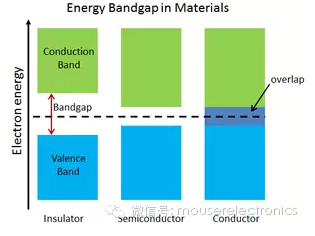

宽带隙的定义

之所以被称为WBG材料,主要是因为较之于常见硅,它们的能量带隙相对更宽。电子带隙是指固体材料的价带顶端和导带底端的能量间隙。电子可以通过热或光激励等方式跨越带隙到达导带。一些材料没有带隙,但带隙的存在使得半导体器件部分表现为导体特征,而这正是其名称"半导体"所暗示。

正是由于带隙,使得半导体具备开关电流的能力,以实现给定的电子功能;毕竟,晶体管仅仅是嵌入在硅基衬底上的微型开关。更高的能量带隙赋予了WBG材料优于硅的半导体特性。 相较于硅器件,WBG器件可以在较小的尺寸上忍耐高得多的运行温度,也激发了新型应用的出现。目前流行的WBG应用材料是碳化硅(SiC)和氮化镓(GaN)。

硅具有1.1电子伏特(eV)的带隙,而SiC和GaN则分别具有3.3 eV和3.4 eV的带隙。绝缘体材料具有非常大的带隙,典型值比4电子伏特(eV)还大,以及具备更高的电阻率。一般情况下,除了应用于钻石,否则它们不如半导体有用。虽然技术上来说,具有5.5eV带隙的砖石更应该是绝缘体,但实际上它却是半导体。


上页介绍了宽带隙半导体的基础知识,这里介绍宽带隙半导体材料中的成熟产品碳化硅(SiC)的发展

WBG在高功率高温电子中的应用

功率电子是基础产业;所有电力设备都将使用某种形式的电源管理器件。

因此,功率器件的进步也推动了大量应用的进展。这就是为何看到使用WBG材料的功率电子是很常见并令人欣喜的事。WBG最初被用于发光二极管(LED),然后扩展到射频器件与SAW滤波器,首次亮相于功率电子领域是1992年首个400V SiC肖特基二极管的问世。自那时起,WGB功率电子产品组合已不断扩充,包括1200V SiC肖特基二极管以及整流器,JFET,MOSFET,BJT和可控硅,参与的制造商也众多,包括Cree公司和意法半导体等。

作为行业领导者,Cree进入WBG已经有段历史,其产品组合包括MOSFET,肖特基二极管和整流器,LED灯等。2011年,Cree公司推出了SiC MOSFET Z-FET™线,它具备目前业界最高的效率,同时也提升了电源开关应用的可靠性。意法半导体STPSC家族目前已经包括600V,650V,1200V的SiC二极管。STPSC6H12是一款高性能1200V SiC肖特基整流器,专用于光电逆变器。由于其在任何温度下高频工作时开关损耗低以及超快的开关速度,可以将变频器良率增加多达2%。相比于双极二极管,SiC二极管的损耗可以降低70%。

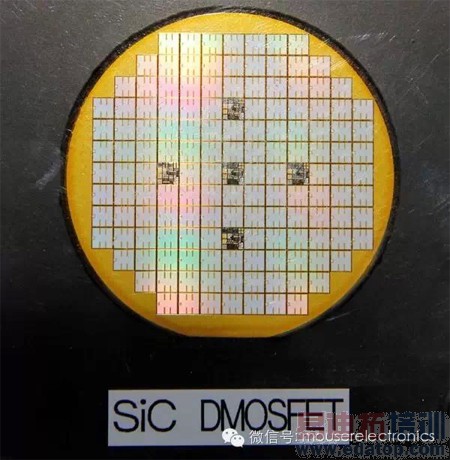

碳化硅(SiC)是目前最成熟的WBG材料,市场已经出现大量的SiC功率器件,这些产品也来自于众多厂家,包括Cree,GeneSiC,英飞凌,松下,罗姆,意法半导体,Semelab/ TT电子和美国中央半导体。对于功率器件,SiC相对于硅的优势包括更高的效率,更低的损耗,更高的开关频率,可以去掉一些无源元件以保持紧凑的设计,以及更高的击穿电压(几十千伏)。SiC在功率电子设计中可实现更快的运行速度,以及尺寸更小的磁性元件。

拯救摩尔定律,宽带隙半导体表现超越硅

这些特性使得SiC适用于高功率(>1200V,>100千瓦),耐高温(200°- 400°C)的应用,同时也适用于要求较松的使用。可再生能源发电(太阳能逆变器和风力涡轮机),地热能(潜孔钻),汽车(混动汽车/电动汽车),交通(飞机,船舶和铁路牵引),军用系统,太空计划,工业电机驱动,不间断电源,和离线电源中的功率因数校正(PFC)升压级,这些应用均适合使用SiC功率器件。

作为一种新兴技术,SiC比硅的生产成本更高,导致GaN的低成本优势显现,基于GaN的功率器件现在刚刚进入市场。这些器件表现为在一个SiC或者硅衬底上连接GaN,否则同时使用GaN衬底代价将非常高昂。尽管降低了成本,以及保持了SiC一样超出于硅的性能优势,但与基板的不匹配降低了GaN的高理论热传导率,实际值也略低于硅。GaN-on-Si类WBG的优势包括:高电压操作,高开关频率和出色的可靠性 特别是预期最早在2015年GaN-on-Si的价格将与硅相同,这样基于GaN的功率器件将对亚900 V应用有很大的吸引力。随着成本下降,GaN功率器件也将出现在下一代消费电子产品中,因为这些产品对尺寸大小、效率以及价格非常敏感。

SiC功率半导体2013年的销售额为大约2亿美元,但预计在未来数年将飞速增长,一些预测估计,到2022年销售额将接近18亿美元。尽管GaN功率器件刚刚进入市场,但同期(2022年)销售额预计将超过10亿美元。虽然预期SiC和GaN功率器件将获得指数级增长,考虑到2020年全球功率半导体市场的价值估计约为650亿美元(IHS / IMS研究),很显然未来几年硅的市场价值仍将持续。在低功低压市场中尤其如此,而这里主要采用窄带隙材料。低功低压市场的新材料开发仍处于起步阶段。例如,石墨烯、零带隙材料,由于其独特的性能,已经带来了诸多惊喜。石墨烯具有可调整的带隙,优异的导电性,耐久性,重量轻,直到最近的2004年才分离出来。有趣的是,在低压(?10 -6托)加热SiC到高温(> 1100℃)时,SiC就转换成石墨烯。

WBG在RF中的应用

TriQuint和Cree等厂商也供应基于GaN的射频器件,它们以相似的价格在物理和性能上提供了相对于硅的关键优势。GaN的高功率密度会带来更小的器件和系统,其主要原因是输入和输出电容得以减少,同时运行带宽得以增加。GaN的高击穿场允许更高的工作电压,也简化了阻抗匹配。GaN器件的宽带能力提供了很宽的频率范围,以同时覆盖应用的中心频率,以及该信号的调制带宽。GaN在更高效率运行时损耗也更低。GaN垂直器件也可以具有比SiC更好的导电性,但目前实现这一点并非容易之事,因为在合理成本下缺乏均匀的GaN衬底。

在RF应用中GaN应用的重点是HEMT和MMIC器件。GaN催生了高性能的HEMT和MMIC,从而推进了高性能RF应用的发展。HEMT是一种集成了两种不同带隙材料组成的结的场效应晶体管,使它比普通晶体管的运行频率更高。如果在高频率运行时需要高增益和低噪音,这类应用最好使用HEMT器件。而MMIC则是运行于微波频率(300MHz至300GHz)的集成电路。典型的设备功能包括高频开关,微波混频,功率放大,以及低噪声放大。GaN射频器件的终端应用包括宽带放大器,雷达,电信基站,军事通信和卫星通信。

WGB在光电和照明行业中的应用

WBG材料应用在LED中已经有段历史。首次LED展示是在1907年,使用的材料是SiC;而第一代商用LED出现是在20世纪60年代到80年代,也同样基于SiC。90年代初,GaN的关键进展表明,它可以比SiC生成10到100倍的亮光。这个进展为大家带来了第一款亮度蓝光LED的问世,从此之后,固态照明产业的曙光到来,主要依赖于基于涂荧光粉的蓝色LED生成白光照明。快进到目前,我们见证了LED照明市场已经售出数十亿个LED灯,预计未来数年LED照明销售仍将迎来巨大增长。 到2018年,LED照明的销售额有望超越传统的白炽灯泡。IHS / IMS Research预测,到2020年,在发达地区,LED将占据五分之四的插座,白炽灯泡则只有2%,而节能灯则填补剩下的份额。

尽管初始成本较高,但推动它如此大规模应用的背后动力在哪?答案在于效率高,耐久性好,以及LED照明环保。显著的能源节约和较长的寿命,促使LED照明更具吸引力,并替代了基于灯丝的传统白炽灯照明。LED照明还为CFL灯泡提供了一种无水银型替代品。白炽灯将其能量的90%转换为热量,剩下的10%转换为光。而LED将90%的能源转换光,10%则为热量。

LED还应用于照明之外的其它领域。例如,LED的高开关速度满足了电视等显示应用中的快速开启/关闭需求并达到了理想的效果。手机背光,汽车照明,航空照明,广告显示屏,交通信号,甚至手电筒则是其它的一些LED流行应用。

GaN还可以用于生成蓝色、紫色和紫外(UV)的激光二极管。蓝光播放器,投影系统,激光打印和医疗成像都是使用蓝色或紫色激光的技术。水印防伪检测,医疗器械消毒和灭菌,以及水/空气净化则是一些紫外线激光应用。

Cree,安华高科技,松下,LED ENGIN,欧司朗光电半导体,飞利浦LumiLED,是WBG LED产品的一些主要供应商,它们的产品都可以通过贸泽电子进行购买。

结论

2015年,全球半导体市场预计将达到3280亿美元。考虑到目前的基础以及硅的限制仍存在有很多利害关系。WBG半导体已经出现并开始迁移到更好的材料,推动WBG以我们所期望的快速技术步伐向前发展。早期的器件已经在功率,RF,照明和光电领域获得了实用证明,为一些其它领域(如微控器)机会奠定了基础。

例如,松下600V的GaN微控器套件,优化了GaN晶体管,提供了业界最小、效率最高的电源控制方案。SiC功率器件最大影响是在可再生能源应用领域,例如太阳能和风能发电系统和电网存储。由于高耐热性、尺寸和重量降低以及效率增益方面的优势,SiC和GaN功率器件预计将在汽车和运输系统获得良好应用。高性价比的GaN功率和射频器件将会出现在IT,通信,工业和消费类电子,以及将大举进入更广泛的应用。GaN主导了蓝色、紫色和紫外线激光LED照明技术的发展。

拯救摩尔定律,宽带隙半导体表现超越硅

需要注意的是,硅经过近60年的发展才取得了目前的成就,因此合理的看法是,WBG和其它新兴技术要取代硅仍然需要一段时间。围绕WBG半导体周围的是一片乐观情绪,但仍然存在一些其它重大的挑战,除了目前最迫切的降低成本,以及优化封装从而全面发挥WBG材料的潜能。此外,在照明领域中,随着市场饱和,LED的长寿命也提出了新挑战。如果没有持续的创新(如开发不带荧光粉的白光LED)以驱动向新产品转变,大型、昂贵的LED晶圆厂将会出现产能浪费。尽管如此,考虑到巨大的潜力,我们可以期待看到WBG半导体更广阔的前景。

贸泽电子致力于为设计师使用WBG半导体进行评估、设计和开发方面提供支持。在贸泽电子丰富的WBG半导体产品组合中可以找到SiC和GaN 的最新产品。

作者:Landa Culbertson, Mouser Electronics

作者简介

Landa 来自德州达拉斯,拥有电子工程学士学位,她有十八年的电子行业从业经验,曾就职于新创企业和500强企业。
