国标解调芯片M88DD2000 的工作原理与应用

得益于高集成度和通用的接口设计，仅仅需要很少外部元器件，就能够采用M88DD2000，与通用的调谐器和信源解码器构成一个完整的支持多载波和单载波的全国标融合机顶盒接收系统。

M88DD2000提供了与调谐器和信源解码器的完整接口，如图三所示。

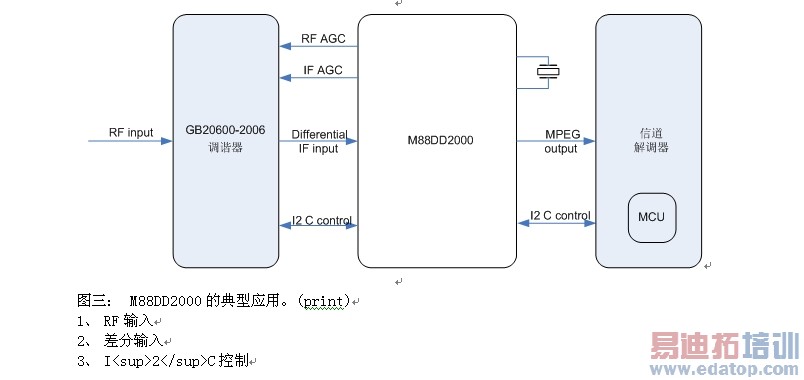

图三： M88DD2000的典型应用。

M88DD2000与国标地面数字调谐器的接口主要包括：RF AGC输出，IF AGC 输出，I²C中继器接口，以及用于传输国标中频信号的差分输入。RF AGC和IF AGC的参考电平都可以通过写寄存器进行更改，同时AGC PWM输出的极性可以由用户定义。到M88DD2000的中频信号是差分输入的(IF+, IF-)模拟信号 。I²C是M88DD2000将信道解码器中MCU控制信号中继后送到调谐器的接口。

M88DD2000与信道解码器的接口有MPEG TS接口和I²C接口。MPEG TS接口是将M88DD2000解调和解码之后的数据送入信道解码器进行图像和声音的解复用、解压缩等处理。MPEG的接口支持并行和串行接口模式，最大比特率可达61.44M。I²C是连接图像解码器中MCU，用来将MCU产生的系统控制信号传输到M88DD2000和调谐器。

本文小结

M88DD2000是澜起科技针对中国数字地面电视市场推出的一款全国标、高性能解调芯片，采用了高集成度的系统构架和优异的数字处理算法，为客户提供具有更低功率消耗、更好性能的解决方案。

作者：蒲锦先

产品市场经理

澜起科技(上海)有限公司
