低成本的2.4GHz无线视频监控装置的设计

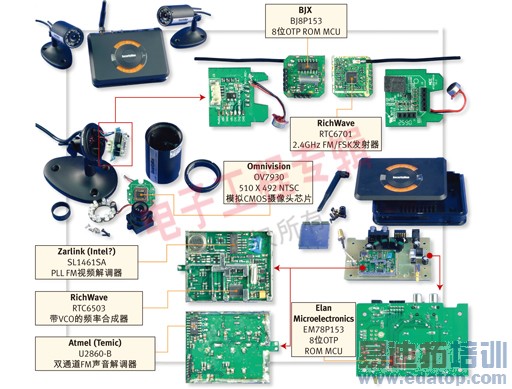

混频器中频输出经声表面波(SAW)滤波器滤波之后须进一步隔离音频和视频信号。前者由Atmel 公司(Temic)的U2860-B双通道FM声音解调器实现，由于SecurityMan采用的是单声道输出，因此只需要使用U2860-B中的一个通道。

基带复合视频信号由卓联(Zarlink)公司的SL1461SA PLL FM解调器送出。该解调器现在似乎成了一个孤立器件，因为Zarlink公司把其调谐器和解调器业务卖给了英特尔，而英特尔已不再把该器件作为解调器系列中的主打产品。

在A/V接收机电路的外边，剩下主要的基本电路还有一个5V稳压器(LM7805)和另一个8位微控制器。Elan微电子公司的EM78P153 MCU含有该公司自己的约7kbits的一次性PROM，DIP开关通道选择、复位、射频模块控制和闪光灯控制任务都由这个14引脚的小器件完成。

该电子设计使用了较为便宜的低集成度器件，其中的CMOS传感器无疑是最复杂的IC器件。我非常喜欢相机的铸金属外壳。这些外壳可能是整个硬件材料成本(肯定低于50美元)中最昂贵的部分。

尽管这是一个无线系统，但我也非常欣赏这种半球形产品中的有线部分。虽然该产品依靠射频进行数据链接，但三个交流适配器(一个用于基站，另外两个用于相机)显得有些累赘。但愿我们能像SecurityMan/AEE的设计中见到的那样方便地以无线方式传送音频/视频信号。

作者：David Carey

总裁

　　Portelligent公司
