基于MF RC500型读卡器的无源RFID系统设计

        1 引言
        RFlD是射频识别技术(Radio Frequency denti-fieation)的英文缩写，又称电子标签，是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。RFID的最早应用可追溯到第二次世界大战中用于区分联军和纳粹飞机的“敌我辨识”系统。与目前广泛使用的自动识别技术如条码、磁卡、IC卡等相比．射频识别技术具有很多突出的优点：第一，安全性高．适合于高安全性的终端。数据安全方面除电子标签的密码保护外，数据部分可用一些算法实现安全管理。读写器与标签之间存在相互认证的过程．可实现安全通信和存储，读写器具有不直接对最终用户开放的物理接口，可保证其自身的安全性：第二．可同时识别多个电子标签；第三，无机械磨损．寿命长．并可工作于各种油渍、灰尘污染等恶劣的环境；第四，非接触操作，完成识别工作时无需人工干预．应用便利。正是因为具有这些优点，使RFID的应用在近年来如火如荼。为了使复杂的RFID系统简化．笔者设计了基于MF RC500型 读卡器 的低成本无源RFID系统。系统外部接口为串口，使得包括PC在内的有串口的设备可以方便地与它相连．对RFID的推广有重要意义。
        2 一般无源RFID系统的组成

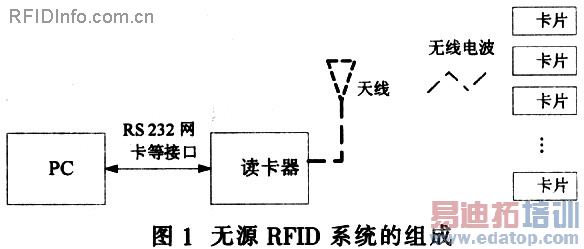

        无源RFID系统由无源RFID标签、天线、RFID 读卡器 组成，如图1所示。

        RFID标签由耦合元件及电路组成，其发射电波及内部处理器运行所需能量均来自阅读器产生的电磁波。无源标签接收到阅读器发出的电磁波信号后．将部分电磁能量转化为供自己工作的能量。每个电子标签具有全球惟一的识别号(ID)，无法修改、无法仿造，保证了安全性。电子标签中保存有约定格式的电子数据。
        天线在标签和阅读器间传递射频信号．即标签的数据信息。
        RFID阅读器是读取(或写入)电子标签信息的设备。阅读器可无接触地读取并识别电子标签中所保存的电子数据．能自动识别物体。阅读器通过网口与计算机相连．将读取的标签信息传送到计算机上．进行下一步处理。
        3 MF RC500的功能特点和设计
        3．1 MF RC500的特点
        Philips公司的MF RC500型 读卡器 是应用于13．56 MHz非接触式通信的高集成读卡IC系列中的一员。该读卡IC系列利用先进的调制和解调概念．完全集成了在13．56 MHz下所有类型的被动非接触式通信方式和协议。MF RC500支持IS014443A所有的层．内部的发送器部分不需要增加有源电路就能够直接驱动近操作距离的天线(可达100 mm)：接收器部分提供一个坚固而有效的解调和解码电路，用于IS014443兼容的应答器信号；数字部分处理IS014443A帧和错误检测(奇偶&CRC)。此外，它还支持快速CRYPTOI加密算法，用于验证Mifare系列产品。方便地并行接口可直接连接到任何8位微处理器．给阅读器的设计提供了极大的灵活性。。MF RC500可方便的用于各种基于ISO／IEC 14443A标准并且要求低成本、小尺寸、高性能以及单电源的非接触式通信的应用场合。
        3．2 MF RCS00的功能
        MF RC500的功能框图如图2所示。
