示波器实操特辑之3：色温显示
录入：edatop.com 点击：
示波器有多种方式来表示波形出现概率的大小，在正常显示模式下，示波器用灰度大小来表示波形出现的概率。
波形出现的概率越大，波形的颜色就越亮，波形出现的概率越小，波形的颜色就越暗，如图1所示。

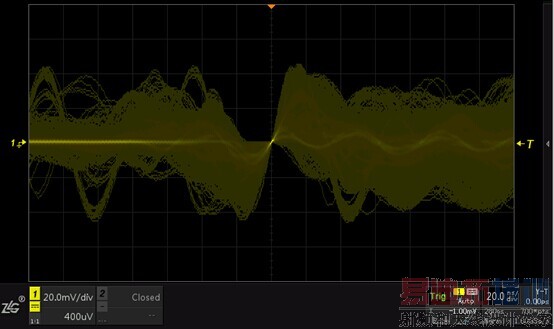

图 1 用灰度来表示波形出现的概率
除此之外，为了方便我们更清楚地了解波形出现的概率大小，ZDS2022示波器还配备了色温显示的功能，今天我们就来分享一下ZDS2022示波器的色温显示的功能，简单来说，就是用波形色温的冷暖来反映波形出现频率的大小，出现频率低的波形用冷色显示，出现频率高的波形用暖色显示，如图2所示。

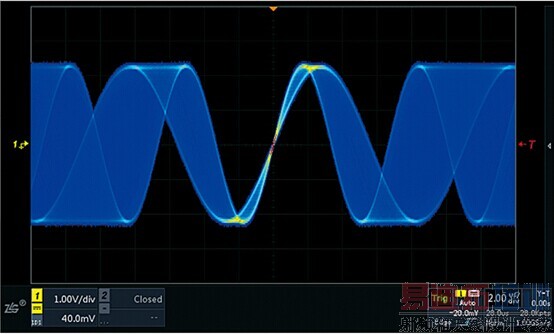

图2 用色温来表示波形出现的概率
要开启这一功能，用户除了可以在【Display】菜单中开启色温显示功能之外，还可以通过直接按下【Persist】按键一键切换无限余辉与色温显示模式，一键操作，高效便捷。
色温显示模式下，波形的颜色更鲜艳，对比度更好，也更容易观察波形轨迹。
