TD-SCDMA室内覆盖解决方案

三、TD多频段室内覆盖关注点

1、边缘接收场强

室内边缘接收场强是指在室内覆盖边缘uE 接收端所要求的最小接收场强。边缘接收场强过低，则会在窗口、建筑物入口等室内外覆盖交叠处造成大量的乒乓切换或频繁的小区重选， 容易引起掉话或接入失败， 并降低系统性能以及增加优化的难度。室内覆盖的边缘接收场强见公式

MinR xLev = SensitivityUE十SlOW fading 十interferencemargin 十OutdoorTolndoor(1)

其中：OutdoorTolndoor是室内覆盖与室外覆盖的隔离要求。根据该公式，可以计算出室内P—CCPCH 的边缘场强为一85 dBm。

但如果考虑到C频段引入，通过分析可知C频段和B频段在覆盖边缘场强差异大约为3dB，因此为保证C频段的性能，需要在做规划时留出一定余量。

2、最小耦合损耗（MCL）及天线口功率

最小耦合损耗（MCL，Minimum Coupling Loss）是指基站和手机的发射部分与接收部分之间最小的耦合损耗。MCL可以认为是手机在位于离天线最近时候的路径损耗。在用户向天线方向移动的过程中，由于功率控制而使手机的发射功率越来越小，如果这个时候用户的发射功率达到最低而用户还是离天线越来越近，那么就会对其它手机造成干扰，使其它手机不得不抬高发射功率，从而导致整个室内系统的噪声抬高。

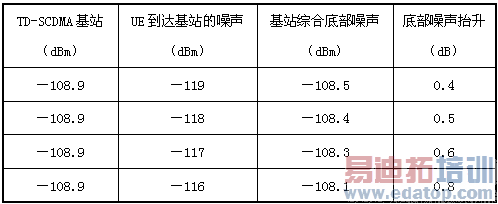

虑到基站噪声系数，TD-SCDMA基站底噪声为：－174+10lg（1.28×106）+4＝－108.9dBm。由于UE的最小发射功率为－49dBm，那么，当MCL小于－49－（－109）=60dB时，因为快速功率控制机制已经没法让UE降低功率，这时UE的业务将抬高基站的底噪，以降低基站的灵敏度，如下表所示：

可取MCL≥67dB（UE为－49dBm发射时，到达基站的底噪－49－67=－116dBm），基站的灵敏度下降≤0.8dB。根据自由空间的链路损耗计算公式

Ls=32.45+20lgf（MHz）+20lgd（km）－10lgGrGt，取f=2017.5MHz，

理想天线状态下Gr=Gt=0，则Ls=98.5+20lgd（km）。

考察一个室内分布系统，假定该系统上下行增益平衡，室内基站发射导频功率为30dBm，UE距离天线口最小距离为1.5m，则室内天线口发射功率必须满足以下要求：

◆Ls＝98.5+20lg（0.0015）＝42.0dB；

◆MCL=42.0dB+（30－天线输出功率）≥67dB，天线口功率≤5dBm。

3、多系统合路的隔离度要求

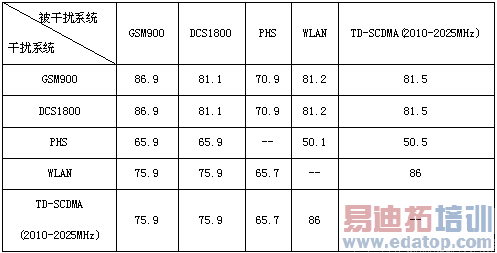

与其他网络共用天馈系统时，为了减小不同网络之间的干扰，需要保证足够的多系统合路器隔离度，具体要求见下表。

无源分布系统的隔离度要求

有源分布系统的隔离度要求

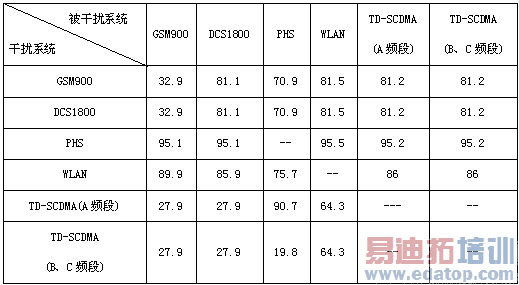

有源分布系统使用"基站＋直放站（干放）"覆盖，为了使系统之间的杂散干扰降低到可以忽略的程度，必须对隔离度提出相应的要求，在有源覆盖的系统中具体如下：

上述结果是完全按照协议规定的指标计算出来的，但是测试结果表明在杂散辐射指标上实际设备均有较大的余量。

目前各种合路器的隔离度完全可以达到80dB，因此可用于各种系统的室内覆盖合路。

另外对于隔离度要求过大的系统合路时，可以考虑在干扰系统发射机后增加一级滤波器降低干扰系统的杂散输出，再与其他系统合路。

4、室内分布系统信号外泄

目前城市高层建筑多为玻璃外墙，室内分布系统的信号很容易就泄漏到室外，对室外基站小区信号形成干扰，尤其是高层建筑的室内分布系统。因此，高层建筑的室内分布系统，应采取小功率、多天线的覆盖方式，室内天线口功率较小，泄漏到室外小区的信号相对较弱，干扰相对就小，而且，这种覆盖方式天线覆盖半径减小，穿墙损耗小，覆盖效果也更好。

对于中低层建筑，室内信号主要是从大厅、地下室等处经窗户和出口泄漏到室外，从而增加了不必要的室内外切换，使网络服务质量下降。这种情况，主要通过调整室内信号发射功率、优化切换参数等手段进行优化和控制。

在室内信号外泄控制方面，应满足：在室外10米处应满足PCCPCH RSCP≤－95dBm或室内分布外泄的PCCPCH RSCP比室外宏站最强PCCPCH RSCP低10dB。
