TD-SCDMA室内覆盖方案设计要点

 方法2：如果不希望S1～S5等于S0，那么，（a）计算出L0～L5，则G1＝L1，G2＝L2，G3＝L3，G4＝L4+L0+Ls，G5＝L5+L0+Ls；（b）在S1＝G1＝S0的基础上调整，计算Δ＝S1－S0，则G2new＝G2old＋Δ，G3new＝G3old＋Δ，…，G5new＝G5old＋Δ。

（4）通道上同时存在干放覆盖区和非干放覆盖区时

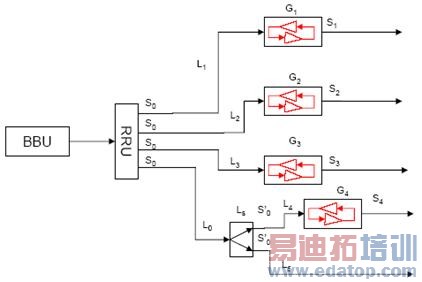

图6  通道上同时存在干放覆盖区和非干放覆盖区

S0＝Ppccpch－10*lgN，N＝用于室内覆盖的通道数量。S’0＝S0－L0－Ls，Ls是功分损耗，为3.3dB。
增益设置：

 方法1：S1＝S2＝S3＝S0，S4＝S’0（必须）；

 方法2：计算出L0～L4，那么G1＝L1，G2＝L2，G3＝L3，G4＝L4+L0+Ls。
注：希望S1和S2不等于S0在任何场合都是不允许的。
另外，下行增益不必等于上行增益，精确调整后，最佳下行增益＝放大器前的路径损耗。此时，

 若上行增益＝最佳下行增益，那么基站端的底噪恰好提升3dB，室内覆盖系统工作正常；

 若上行增益<最佳下行增益，那么基站端的底噪提升小于3dB，如果Δ不超过5dB，则室内覆盖系统工作正常；

 若上行增益>最佳下行增益，那么基站端的底噪提升大于3dB，如果Δ不超过5dB，则室内覆盖系统工作正常。

反过来，可根据系统运行情况和基站底噪来决定上行增益是否需要调整和怎样调整。

4  天线设计

出于室内传播环境和工程上的考虑， TD-SCDMA室内分布系统无法用到智能天线，而仍然以全向吸顶天线为主。与2G室内分布系统相比，TD-SCDMA系统频率高、空间损耗大、绕射能力差；因此，需要根据实际覆盖效果增加天线数量，保证TD-SCDMA的网络覆盖。其天线设计以"多天线小功率"为原则，天线尽量安装在门口附近。

EMC标准定义：天线口总功率<15dBm，天线口导频功率<7dBm。室内最小边缘场强MinRxlev＝-85dBm，则天线口功率最小值是：（-85）＋68－2＋13＝-6dBm。以PCCPCH作参考，68dB是覆盖半径为15米时的理论传播损耗，2dBi是天线增益，13dB是慢衰落和干扰余量。

室内覆盖区结构比较复杂，天线到覆盖区往往会受到各种阻挡，应根据实际情况设计天线口功率和天线密度。另外，在天线距手机较近时，为了避免手机接收信号超出功控范围而造成阻塞，一般要求天线口导频功率在-6dBm～7dBm之间。

5  GPS同步天线的设计

和CDMA2000一样，TD-SCDMA也需要GPS为系统内部提供同步时钟。基站同步时钟在小区切换时能起到关键作用，因此，GPS是TD基站必不可少的部分；没有它，TD基站就无法和其他相邻小区发生正常切换。TD基站要获取同步信息，至少需要接收到4颗卫星。根据实际工程经验，选取GPS天线位置要考虑以下几点：

（1）GPS天线上方四周45°范围内没有阻挡是最理想的安装环境；

（2）GPS天线附近不能有金属物阻挡，否则容易造成接收卫星不稳定；

（3）GPS天线不能距墙壁太近，经验距离是3米以上。选取安装位置时，首先要确保南北方向至少有一面在GPS天线上方四周45°范围内没有阻挡，东西两面则是次要的。
