电信城域以太网业务：概念、模型和结构

摘要　本文首先介绍了电信级以太网承载业务的特点，然后分析了城域以太网论坛定义的MEN模型，介绍了城域以太网的业务类型，并对其中的业务属性和参数的定义进行了全面描述。

1、概述

电信级以太网主要承载两大类业务：一类是面向公众用户的多业务承载，通常也称为海量接入业务。电信级以太网在这种类型业务的承载中，主要定位于宽带接入的汇聚，电信级以太网主要负责用户与业务的分离、疏导、整合功能以及部分面向用户的管理功能。DSL论坛的TR-101和WT-146是针对如何承载此类业务比较有影响力的标准和草案。另一类是企业用户的专线/VPN业务承载，通常也称为分离接入业务。电信级以太网在这种类型业务的承载中，通常是横跨城域范围，提供灵活的、具备完备流量规范的专线和VPN业务。MEF（城域以太网论坛）是制订相关业务标准和规范最活跃的标准化组织。

2、参考模型

MEF为了适应这样的需求定义了比较完备的城域以太网业务体系，称为城域以太网（metro ethernet network，MEN）模型。MEN模型主要定位于为企业专线和企业VPN业务提供参考模型，或都称为Separate Access。根据MEN的模型，运营商可以在城域甚至广域范围内，端到端以二层逻辑管道方式开通以太网专线业务或以太网VPN业务。

虽然MEN主要是定位于提供企业业务，但在宽带接入汇聚网中，MEN同样适用，此时公众用户的流量可以通过一个或多个二层逻辑管道承载。

以下从两个角度介绍MEN的参考模型，一是横向的组网参考模型，着重于MEN连接实体与关系，二是立体业务参考模型，着重于MEN功能的逻辑划分。最后再介绍一下MEN之间互联以及与外部互联的模型与参考点。

（1）横向组网参考模型

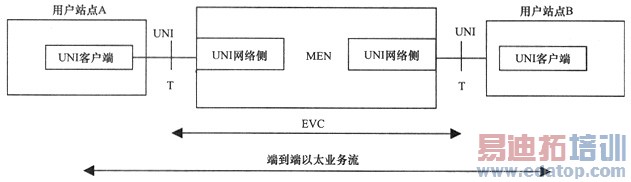

在横向组网参考模型中，只有两种功能实体，一是MEN的基础网络设施，二是用户的CE设备，参见图1。两个实体之间的接口称为UNI参考点。MEN基础网络设施通常由运营商维护，主要由PE和P设备组成，PE之间构建的是一个二层的逻辑管道，即EVC（以太网虚连接）。

图1　横向组网参考模型

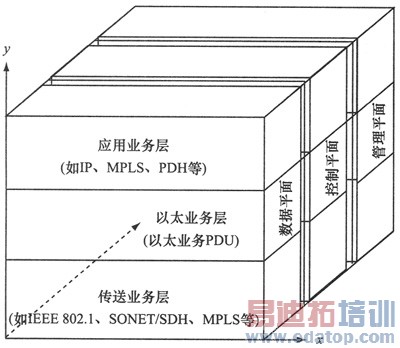

（2）立体业务参考模型

立体业务参考模型从Z轴看，与传统的电信网络一样，分为逻辑的3个平面：数据平面、控制平面和管理平面。数据平面功能是与业务承载相关联的功能，控制平面功能是与信令控制相关联的功能，管理平面功能是网络与业务管理相关联的功能。

从Y轴看，自底向上参考模型可分为3个不同的业务逻辑功能，分别是传送业务层、以太网业务层和应用业务层。这3个业务逻辑功能相互独立，下一层分别为上层提供服务。

传送业务层可采用不同的传送技术，比如IEEE 802.3的物理层、IEEE 802.1的桥接网络、SDH的高阶/低阶通道、ATM的VC、MPLS的LSP、光纤直联通道等。

以太网业务层主要负责面向以太帧的业务传送功能，还包括业务帧传送相关联的所有MAC流的操作、管理、维护、提供等功能。

图2　立体业务参考模型
