电信城域以太网业务：概念、模型和结构

应用业务层是指利用以太网业务帧作为传送手段，承载一些高级功能，如IP、MPLS、电路仿真业务等。

（3）参考模型的外部连接

图3所示是MEN实体各层次以及与外部的连接和参考点。其中，用户与MEN的以太网业务层的连接接口是UNI；MEN的以太网业务层与传送网络的接口是NNI；MEN的以太网业务层与应用业务层的接口是S-NNI；MEN与其他MEN的接口是E-NNI。

图3　MEN实体各层次以及与外部的连接和参考点

3、城域以太业务类型

下面介绍MEF对电信级以太网业务的定义。在这一点上，MEF非常类似于传统的基础数据业务，如帧中继和ATM，它们对于业务参数都有比较完备的规范和定义。在具体介绍以太网业务定义之前，先看一看MEF引入的UNI和EVC这两个重要的概念。

UNI（用户网络接口）这个名字并不陌生，在ITU-T的标准里经常可以看到它。在MEF标准文档里，着重强调UNI需要符合IEEE 802.3的PHY层和MAC层标准的物理接口。

EVC和帧中继、ATM技术中的PVC/SVC的概念是非常类似的。EVC是描述一种端到端的概念，可以把它想像成逻辑管道，以太网帧一旦进入到管道中，是不会被泄露的，除非从管道的另一个口出来。EVC可以更规范地描述成："两个或更多UNI关联起来的一个实例"。

逻辑管道在电信级以太网技术中扮演着非常重要的角色，依靠在有限的网络资源里构建统计复用的逻辑管道，流量可以有效地隔离开来，通过对逻辑管道及其中的流量施加相应的控制，电信级以太网就具有了比较完备的流量控制能力，这是电信级以太网可以成为支柱的一个因素。

MEF定义了两种EVC：点到点EVC和多点EVC。多点EVC里又分为多点到多点EVC以及基于根的多点EVC，如图4、5所示。

图4　点到点EVC

图5　多点到多点EVC

对应这两类EVC，MEF也定义了两种业务类型：E-Line类业务和E-LAN类业务。E-Line类业务在实际应用中可表现为以太网专线（EPL）业务、以太网虚拟专线（EVPL）业务、以太网宽带接入（EIA）业务以及IP VPN传送业务等。E-LAN类业务在实际应用中可表现为多点的二层VPN业务、透明以太网业务和以太网组播业务等。

EPL业务可以继承和替代TDM专线业务。一条物理链路及一对UNI资源专属于一个EPL业务实例。在EPL中，一个UNI上只能有一个EVC。

EVPL业务可以继承和替代帧中继和ATM业务。与EPL不同的是，在EVPL中，一个UNI可以复用多个EVC。

透明以太网传送业务TLS（透明LAN服务）主要是定位于提供一种多点到多点的二层VPN服务，在TLS中，以太网控制帧BPDU都是透明传送的，在用户看来仿佛是一个局域网。

E-LAN业务还包括以太网组播传送业务，传送广播类的流量，在以太网组播业务中，UNI也要求能够复用多个EVC，不同的EVC对应不同的频道。

4、业务属性和参数

定义业务类型仅仅是个开始，MEF是通过如图6所示的以太网业务类型→以太网业务属性→以太网业务参数这个模型来构建相对完整的业务体系。下面来看看属性和参数是如何定义的。

图6　以太业务类型属性参数模型

以太网业务的属性和参数分为两种，UNI属性参数是作用于接口的属性参数，EVC业务属性参数是作用于管道的属性参数。

（1）EVC业务属性参数

EVC属性是与此EVC参数相关联的属性，具体见表1。

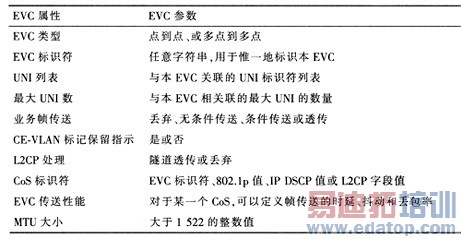

表1　EVC属性和参数

（2）UNI业务属性参数

UNI的业务属性中，有一些是只与UNI有关，而与UNI上关联的EVC无关，而有一些是有关的。UNI的属性具体如表2所示。

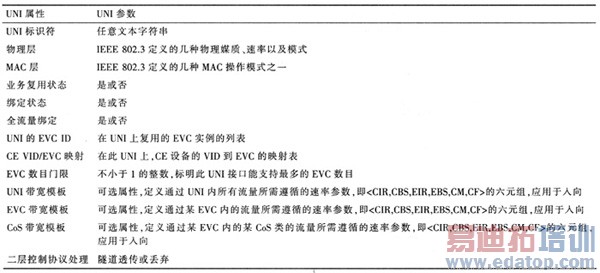

表2　UNI属性和参数

5、结束语

长期以来，对于一些重要的二层互联业务，比如银行、金融、政务等行业的企业，都是以DDN、帧中继、ATM等传统基础数据技术为主要承载手段。这类基础数据业务以其高质量、高安全等特性发挥了重要的作用。随着设备厂商在这些技术上的投资日益减少，使这些传统基础数据业务面临故障维护、部署以及扩容升级等方面的成本日益昂贵的问题。这些传统基础专线技术已经不能适应网络技术与业务的发展，将电信级以太网用于企业互联业务，主要是考虑到近年来以太网接口已大量部署，存在巨大的以太网接口，另一方面二层专线业务和二层VPN业务具有不断增长的需求，电信级以太网也完全可以替代这些传统的基础数据专线技术。
