计算机、网络和电信用的三相电源配置

采用三个单相电源

从3相ac电源为系统供电，最常用的方法是用三个单相ac输入电源。每一个电源工作在本身ac输入，其连接是从相位到零线或相位到相位。所有三个电源的dc输入并联连接(图5和图6)。这些电源一般设计成100~240Vac宽ac输入范围(85~264Vac满量程设计范围)。

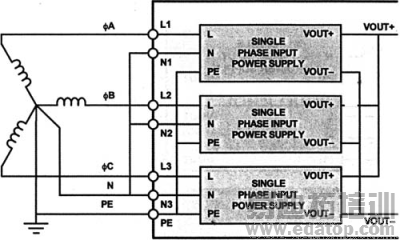

图5 从三相Y形ac电源连接三个单相输入ac-dc电源

此方法显著的优点是：每个电源所采用的技术都是熟知的，而且成本低、复杂性低;在正常工作下，可以很好地平衡3相中的输入电流(±5%~10%)。

这种方法的一个主要缺点是：在N+M冗余应用中，每增加M需要三个以上电源。为了实现1+1冗余和保持输入电源平衡，需要增加三个电源，总数是六个电源。然而，单相ac输入电源的较低成本和低复杂性可以更好地补偿这种缺点。

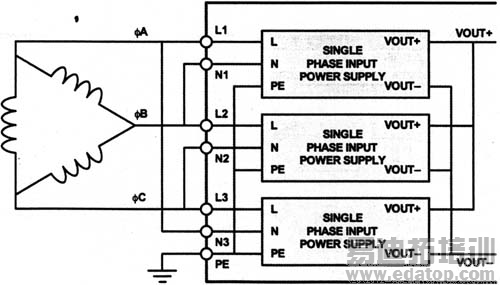

图6 从三相Δac电源连接三个单相输入ac-dc电源

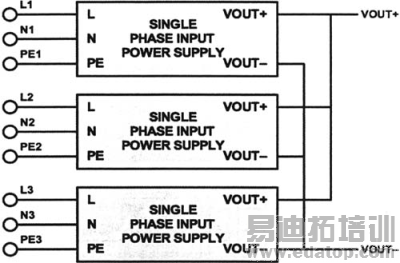

图7 非专门输入连接的3个单相ac-dc电源

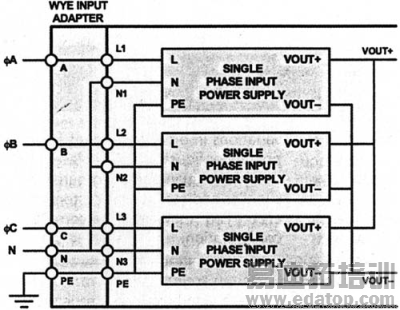

图8 从三相Y形ac电源，用ac适配器配置三个单相电源

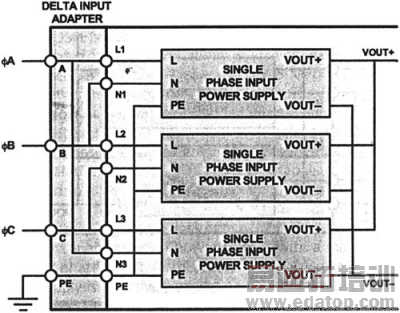

图9 从三相Δac电源，用ac适配器配置三个电源
