快速响应电源技术介绍

通讯专用电源是为了在负载变化剧烈时保持稳定输出的电压而设计的，如手机，无绳电话，对讲机，无线调制解调器等手持无线通信设备引起的较大的瞬态负载变化。上述这些设备１００－２００毫安的待机电流往往一下子升高到８００－１５００毫安，意味着负载变化了８００％或者更高。常规电源往往只能适应５０％的负载变化。电源如何能胜任１０００％的负载变化？

快速负载变化时保持输出稳定

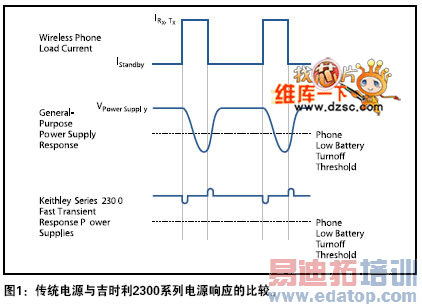

当移动通信设备进入到满功率发射状态时，常规电源的输出电压往往会有较大下降，直到控制回路能反应为止。常规电源为了瞬态响应牺牲了输出稳定性。因此，常规电源较大的电压降和较长的恢复时间会引起输出电压降至被测设备电量不足的阈值，导致在测试过程中关机并报错，影响产能和生产效率。

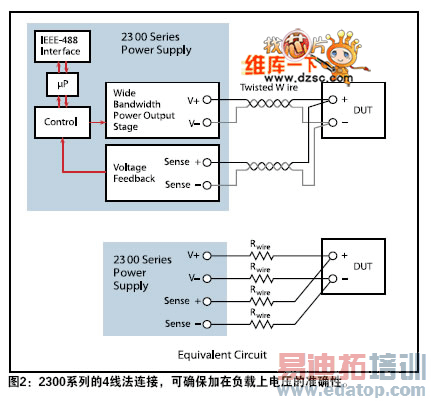

准确的四线法测试

为了保持对被测设备提供精确的电压。采用四线法。即两线输出电压。另外两端直接测量被测设备电压。通过测试负载上的电压能补偿电源到ＤＵＴ之间因引线电阻引起的电压降。而且，此类电源采用宽带电压输出，从而获得较小的电压降和较快的恢复时间。

采用了ＳＥＮＳＥ端引线开路自动检测技术。ＳＥＮＳＥ端引线如果开路，会影响对电源的反馈，从而输出错误电压，电源可转换到内部本地感应或报错关断电压输出。

可变输出阻抗，模拟电池内阻

移动通信设备由电池供电，电源能模拟电池内阻的功能，由于集成了输出电阻可调的内阻，此系列电源能使工程师在完全真实的测试环境下进行测试。

而且，能在放电模式下倒灌电流，模拟电池性能。因此，能使用一台仪器一方面对被测件供电，同时当作一个负载进行充电回路和充电器的测试。

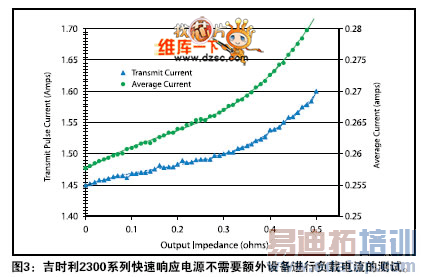

如果电源有改变其输出阻抗的能力，这使得它们能够模拟一个电池内部的阻抗。然而，一个电池的电压响应必须支持来自便携式产品，比如被模拟的移动电话的脉冲电流负载。这使得便携式产品制造商能够在最真实的条件下测试他们的产品。

随着类似于脉冲式的负载电流的增加，电池输出的电压会随着电流的变化和电池内部电阻的变化下降。电池电压（对于脉冲的长度）若下降到设备的低电压阈值水平以下，设备将关闭。由于内部阻抗随着电池放电而增加，以及放电时间得到的一个更低的电池电压，与穿过电池内部电阻电压下降的共同作用，低电压阈值能比预期的更早达到。因而，电池的寿命时间会比预期的缩短。

当评价移动电话通话时间和待机性能时，必须考虑电池的阻抗，因为只要电压值低于手机电路的工作阈值，即使持续很短时间１００到２００μｓ，就足以令手机关机。这种现象在　ＴＤＭＡ（分时多址）电话，如ＧＳＭ移动电话中是常见的，其高电流和低电流的量值在一个射频传输过程中，脉冲变化幅度高达７到１０倍。设计者需要模拟电池的真实现象，来定义一个适当低的电池阈值水平。测试工程师需要模拟真实的电池性能，来测定额定电池电压达到了低电压阈值水平，而不是在一个较高的电压水平。
