快速响应电源技术介绍

录入：edatop.com 点击：

电池模拟特性可被用于测试元器件或者成品。例如，设计用于便携式产品的ＲＦ电源放大器的功率消耗特性是由电池的工作性能决定的。电池在放电期间，电压下降而内阻增加，此时射频放大器也需要一定功率以维持输出。从而随着电池电压逐渐降低与内部阻抗增加，射频放大器需要的电流也越来越大。

而伴随电池内部阻抗的增加，峰值电流和平均电流都大幅度的上升。射频功率放大器必须规定功率消耗。便携式产品设计者必须了解射频功率放大器在电池放电时如何工作，这样他们才能选择合适的电池组，确保不但可以得到足够的电流源，而且在更换或充电期间，电池组仍能工作相当的时间。

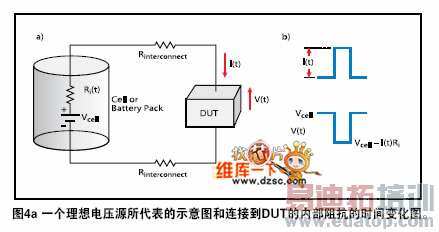

这一结果的数学式如下。它们表明了由于脉冲电流负载而产生的电压下降，以电池的输出电压有明显的影响。

Ｖｃｅｌｌ　＝　理想电压源

Ｒｉ（ｔ）＝内部阻抗

Ｒｉｎｔｅｒｃｏｎｎｅｃｔ＝连接到ＤＵＴ的电缆和内部连接的电阻

１）如果Ｒｉｎｔｅｒｃｏｎｎｅｃｔ小于Ｒｉ（ｔ），且如果

２）假定在脉冲长度期间，Ｒｉ（ｔ）是相对常数，Ｒｉ（ｔ）≈Ｒｉ，则

３）ＤＵＴ两端的电压就能表示为

Ｖ（ｔ）＝　Ｖｃｅｌｌ－Ｉ（ｔ）Ｒｉ（ｔ）≈Ｖｃｅｌｌ－Ｉ（ｔ）Ｒｉ

这里Ｉ（ｔ）表示通过电池的随时间变化的电流。

脉冲电流和小电流测试

当使用常规电源时，往往会需要在回路中放置大电容来保持电压输出稳定。因此，负载电流测试需要感应电阻和万用表检测负载电流，而感应电阻增加了回路电阻，更加深了负载电压降的问题

吉时利的２３０２型单通道模拟电池与２３０６型双通道电池充电器／模拟器是专门针对便携式、电池供电的产品（如蜂窝／无绳电话、移动电台、寻呼机等）的研发与测试而设计的。这些精密电源具有超快的瞬态响应能力，它们的输出特性与真实的电池可相媲美。这两种电源采用了独特的可变输出电阻技术，其电压输出完全可以模拟电池的响应（美国专利号６２０４６４７）。即使待测器件（ＤＵＴ）从待机状态（低电流）到射频发射状态（高电流）进行快速跳变，它们也能够提供稳定的电压输出。此外，它们还能够通过测量直流电流和脉冲负载电流来监测ＤＵＴ的功耗。２３０２和２３０６的电池模拟通道可以通过编程，模拟放电的可充电电池，从某个单独的充电器或２３０６的充电模拟通道吸收充电电流。
