采用UC3846实现交错并联控制

通过脉冲计数器74HC4024可产生。Q0、Q1。、Q2、Q3、Q4、Q5、Q6等七种频率，依次为输入脉冲的2分频、4分频、8分频、16分频、32分频、64分频和128分频。

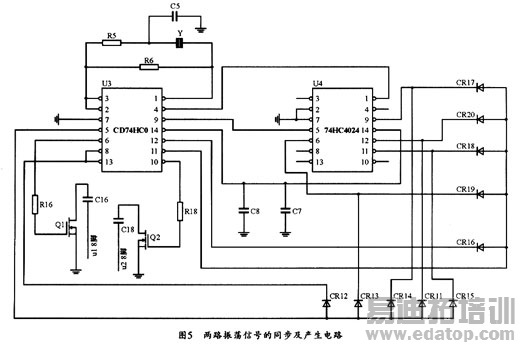

通过两路电源并行工作的频率产生及同步控制电路如图5所示，图中的U1、U2分别表示两个UC3846控制芯片。

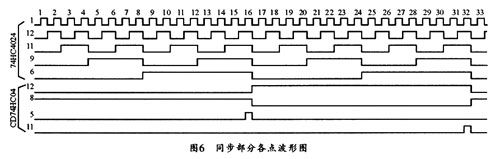

由反相器和脉冲计数器的结构图、逻辑图以及同步电路的连接可以得出74HC4024的1、12、11、9、6脚的波形和CD74Hc04的12、8、5、11脚的波形。图6是其同步电路中各点的波形图。

由图6可见，反相器和分频器可将晶振产生的脉冲分频分相，从而得到两路同频反相的信号，而且电容C16与电容C18上的信号也是同频反相的。将电容C16与电容C18取相同的值，再将两控制芯片的振荡电容取相同值，即可实现两电源的交错并联，从而在振荡电容可选的条件下，更精确地实现工作频率的同步。

3工作频率的产生

以U2为例，假如设计要求的工作频率要达到60 kHz，那么，其具体的频率产生电路如图7所示。图中，U3、U4分别为反相器CD74HC04和脉冲计数器74HC4024。对于单个的UC3846来说，其振荡频率的产生通常是外部振荡电阻和电容共同作用的结果。

对于图7电路，当Q2导通时，相当于接在Q2上的电容C18与UC3846原来外接的振荡电容C14并联，共同作为振荡电容，并与振荡电阻一起产生频率。设计时，取C18远大于C14则可在导通过程中使C18上存储的电荷量远大于C14。而当Q2截止时，C18通过C14迅速放电，使控制芯片的振荡器停止工作，直到Q2再次导通，UC3846重新开始产生控制脉冲。所以，UC3846的振荡频率由C18和C14共同决定。即C18和C14并联后与振荡电阻RT一起决定振荡频率。其振荡频率为：

由于UC3846为双端输出脉宽调制器，故其A、B端的工作频率为振荡器振荡频率的一半。根据设计要求，可取3.579545 MHz的晶振，经32分频后得到111.8 kHz的频率。设计时可取C18为4.7 nF，然后将其与UC3846的振荡电容C14并联，再与振荡电阻RT一起产生振荡频率。若取C14为100 pF，取3.65 kΩ，则振荡频率为：

死区时间为：

这样可使工作频率达到60 kHz，从而达到本设计的频率要求。

4结束语

采用电流型控制芯片UC3846工作时，可通过反相器和脉冲计数器来分频分相，从而实现两电源模块的交错并联。本文给出了这种设计的原理电路，并进行设计举例，从而证明了该方法的可行性。
