IGBT高压大功率驱动和保护电路的应用及原理

3．3驱动电源设计

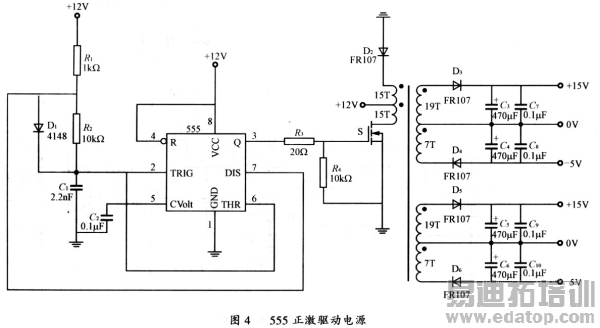

在驱动设计中，稳定的电源是IGBT能否正常工作的保证。如图4所示。电源采用正激变换，抗干扰能力较强，副边不加滤波电感，输入阻抗低，使在重负载情况下电源输出电压仍然比较稳定。

当s开通时，+12v(为比较稳定的电源，精度很高)电压便加到变压器原边和S相连的绕组，通过能量耦合使副边经过整流输出。当S关断时，通过原边二极管和其相连的绕组把磁芯的能量回馈到电源，实现变压器磁芯的复位。555定时器接成多谐振荡器，通过对C1的充放电使脚2和脚6的电位在4～8v之间变换，使脚3输出电压方波信号，并用方波信号来控制S的开通和关断。+12v经过R1，D2给C1充电，其充电时间t1≈R1C2ln2；放电时间t2=R2C1ln2，充电时输出高电平，放电时输出低电平。所以占空比=t1／(t1+t2)。

变压器按下述参数进行设计：原边接+12v，频率为60kHz，工作磁感应强度Bw为O．15T，副边+15v输出2A，-5v输出1 A，效率n=80％，窗口填充系数Km为O．5，磁芯填充系数Kc为1，线圈导线电流密度d为3 A／mm2。则输出功率

PT=(15+O．6)×2×2+(5+O．6)×1×2=64W。

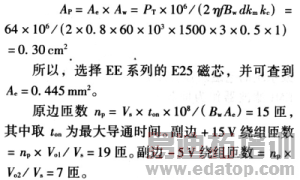

变压器磁芯参数

由于带载后驱动电源输出电压会有所下降，所以，在实际应用中考虑提高频率和占空比来稳定输出电压。

4 结语

本文设计了一个可驱动l700v，200～300A的IGBT的驱动电路。硬件上实现了对两个IGBT(同一桥臂)的互锁，并设计了可以直接给两个IGBT供电的驱动电源。
