CMMB接收机中的载波频偏跟踪估计
式(6)表示由于ICI的存在,第l个OFDM符号的第K个子载波所受到其它子载波信号的影响。
对于相邻的第l和第l+1个频域OFDM符号(且这两个OFDM符号在同一个时隙中)中的连续导频,应有如下关系:

其中,Np表示OFDM符号中连续导频的个数。这样,当频偏△F较小时,ICI影响值Il.k可以忽略。若不考虑噪声影响,那么,根据式(5),其接收端收到的相邻的第l和第l+1个频域OFDM符号中的连续导频则有如下关系,

再对该两个符号中的连续导频取共轭相关,即:

由于该算法是利用前后相邻的频域OFDM符号的连续导频序列来进行频偏估计,所以,该算法可以消除频率选择性衰落信道的影响。

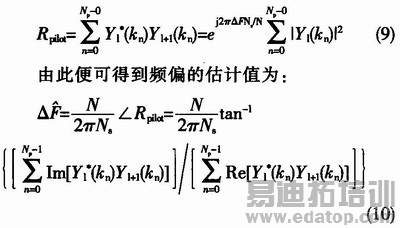

由式(10)可以看出,该算法的估计范围为
。但是,从上面的推导过程可以看到,该算法是在忽略ICI影响值Il.k的情况下得出的。而当频偏增大到接近-N/(2Ns)或者N/(2Ns)时,即接近-0.5或者0.5时,ICI的影响就会变大。导频信号是在频域内插入OFDM符号的,由于前后相邻的两个OFDM符号数据不同,那么,根据式(6),就会使得这两个相邻的OFDM符号内对应的导频所受到的ICI不一样,从而导致式(8)约等号两边的值的误差很大,而这又将导致由式(10)表示的频偏估计会出现较大误差,所以,该算法比较适用于跟踪模式,而不适用于捕获模式。
在CMMB帧结构中,每个OFDM符号均插入了连续导频,且每一个时隙内的53个OFDM符号中的连续导频数据均对应相同,则式(10)中有:
,因此,其连续导频的个数Np=82。

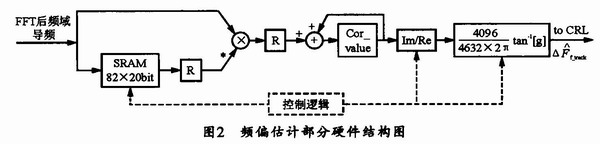

CMMB中每个时隙有53个OFDM符号,因此,每个时隙可以计算52次频偏,这样就可以更好地进行载波频率跟踪。图2所示是载波频偏跟踪模块的硬件结构图。

图2中的SRAM大小为82x20bit,可用于存储前一个OFDM符号内的82个导频数据。载波频偏跟踪模块用于接收连续导频数据。它针对第一个OFDM符号不作运算,82个连续导频可直接存入SRAM。当接收到下一个OFDM符号的导频时,可将该导频与SRAM中相对应的导频做共轭相乘,同时更新,即用新的导频数据覆盖掉SRAM中相对应的导频;然后再将乘积进行累加。当累加次数达到82次时,可对该和求相位,再乘上系数4096/(9264π),从而得到小数倍频偏估计值
。由于每个时隙一共执行52次小数倍频偏估计,因而,将有利于纠正频偏,以达到跟踪的效果。
2.2 系统级联仿真

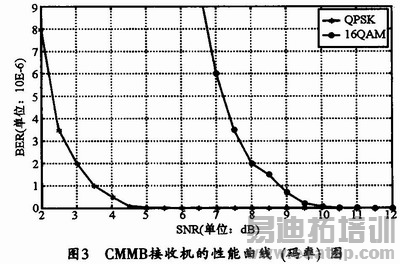

图3所示是码率下CMMB接收机的最终性能曲线。信噪比SNR越大,误比特率BER越小。实际上,根据CMMB协议的要求,在星座映射方式为QPSK的情况下,当SNR≥2.7 dB时,需满足BER≤3x10-6;而在星座映射方式为16QAM的情况下,在SNR≥8.6 dB时,需满足BER≤3x10-6。
由图3可知,将导频跟踪模块级联到CMMB接收机后,其性能即可满足协议对系统的要求。

3 结束语
本文提出了一种针对CMMB接收机解调芯片的小数倍子频偏跟踪估计算法。在CMMB解调芯片中,该算法能较好地对频偏进行跟踪估计,从而使系统载波恢复环路稳定工作,保证信号的正常解调。本文提出的载波频偏估计算法经适当的参数修改后,也可适用于其他OFDM系统,而且具有一定的通用性。
