基于CPLD的键盘控制器设计

0 引 言

由于CPLD的可再编程性质，可以将同一装置用于不同的键盘和产品，而收到高产量、低成本的效果，同时也节约了单片机的资源以做它用。可再编程的特点辅之简便易用的设计工具，使设计可以进行晚期更改，提高了产品设计的灵活性，降低了风险。在单片机应用系统中，利用键盘接口输入数据，是实现现场实时调试、数据调整和各种参数设置最常用的方法。单片机的外围键盘扩展电路有多种实现方式，例如直接利用单片机的I／O接口，或者采用8255A接口芯片，就可以实现外围键盘的扩展功能。但是，在这些方法中，键盘扩展电路需要占用单片机的资源对按键进行监控和处理，这对要求高实时性处理的单片机系统是不容易实现的。为了解决这一问题，可以使用专用键盘接口芯片来扩展键盘子系统。但是这类专用键盘接口芯片在使用灵活性方面尚有欠缺，尤其当用户需要实现某些特定功能时，其缺点更为明显。针对上述问题，在此提出一种基于Lattice公司LC4128V的4×4键盘接口芯片设计。采用的软件开发环境是IspLEVER。

l 开发环境介绍

IspLEVER是Lattice公司最新推出的一套EDA软件。设计输入可采用原理图、硬件描述语言、混合输入3种方式，它能对所设计的数字电子系统进行功能仿真和时序仿真。编译器是此软件的核心，能进行逻辑优化，将逻辑映射到器件中去，自动完成布局与布线，并生成编程所需要的熔丝图文件。软件中的Constraints Editor工具允许经由一个图形用户接口选择I／O设置和引脚分配。lspLEVER软件提供给开发者一个简单而有力的工具，用于设计所有Lattice可编程逻辑产品。

2 键盘控制器设计

2．1 基于LC4128V的4×4键盘控制器设计

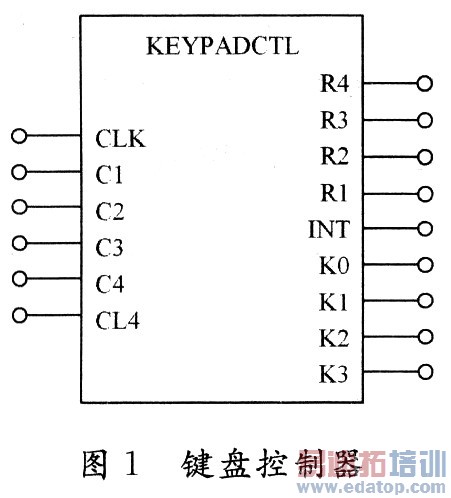

图1给出基于Lattice公司的可编程逻辑器件LC4128V的4×4键盘控制器(KEYPADCTL)设计。

根据键盘的扫描原理，键盘控制器的输出引脚R1～R4(行扫描线)依次循环输出低电平，并将相应的键盘行置低。当有按键按下时，相应的输入c1～c4(列回复线)也被置低。然后根据行和列的低电平对应关系就可以通过编码确定按下的键值。输出K0～K3就是最终等待单片机读取的键值。INT输出单片机的中断信号，通知单片机来读取键值。CLK是控制器的时钟信号，cLR是控制器的清零复位信号。

2．2 内部原理图及其主要部分的工作原理

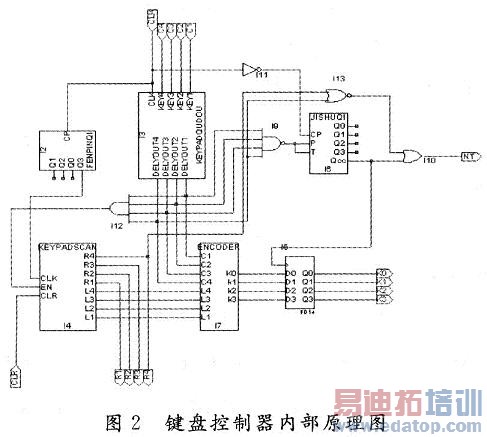

键盘控制器内部由键盘扫描电路、编码器电路、键盘去抖动电路、分频器电路、计数器电路和键值锁存器组成，如图2所示。

(1)键盘扫描电路是一个能自启动到所需要状态的状态机，当系统上电并同时输入一个有效的复位清零信号CLR后，扫描电路输出端R1～R4(L1～L4)则依次按照设计要求循环输出以下扫描电平1110，1101，1011，0111。L1～L4作为编码器的输入，通过与列回复线(C1～C4)的对应关系参与编码。然而R1～R4是将L1～L4加上高电平使能三态门输出的键盘行扫描线。将行扫描线加上三态门输出，是为了防止当一列上的2个或更多按键被同时按下时，将使LC4128V的引脚高低电平短接，如果这种情况发生，不但影响键盘控制器的准确性，更严重的是会烧坏可编程逻辑器件LC4128V，所以该控制器通过三态门输出行扫描线。三态门的使能信号就是其通过的信号取反，这样输出的高电平将为高阻状态。通过对键盘的行线分别接个上拉电阻便可得到与L1～L4一样的输出信号。

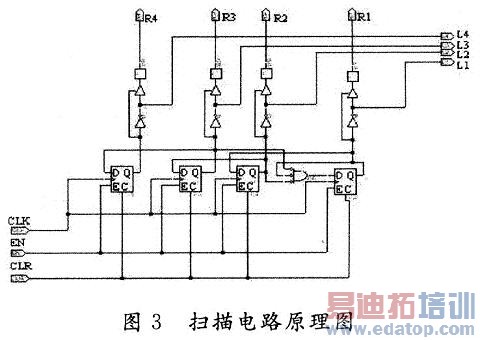

通过这样的处理既满足设计的需要，又起到对器件保护的作用。EN是扫描电路的使能输入端，高电平有效。它通过去抖动后的列回复线相与得到。当有按键按下时，相应的列线将被置低。相与的结果为低，这使扫描电路停止扫描，等待控制器对扫描结果进行处理，得到相应的键值送入键值锁存器，等待单片机读取。这样做的好处是可防止控制器漏掉按键的读取。根据调试得知，键盘扫描时钟信号最好是去抖电路时钟的四分频以上。所以CLK是通过对去抖电路的时钟进行分频得到的。图3给出实现扫描电路的具体原理图。

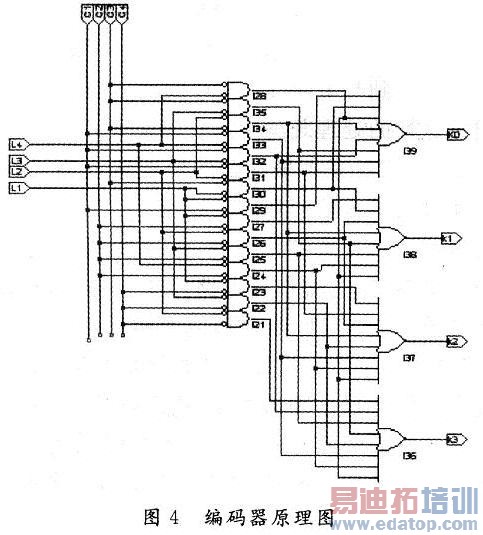

(2)该设计中采用4×4的键盘，有16个按键状态，再加上一个没有键按下的状态共有17个状态，而4位二进制数只能表示16个状态。为了解决这个问题，将R4和L4或非后再与计数器产生的中断信号相或，产生一个单片机中断。当按下最后一个键时，键盘控制器便产生1个中断，让单片机来读取这个按键值0000(在没有键按下时也是这个状态)，从而区分了无按键状态和最后一个按键按下的状态。这样在编码的时候只需考虑前15个键的状态信息。最终可用4位二进制数表示所有按键状态。图4给出实现编码器的具体原理图。
