CC3200 wifi应用基础——中文教程

录入：edatop.com 点击：

CC3200 wifi应用基础——中文教程

第1章 CC3200简介

CC3200是TI无线连接SimpleLink Wi-Fi和物联网（IoT）解决方案最新推出的一款单片无线MCU，是业界第一个具有内置Wi-Fi的MCU，是针对物联网应用、集成高性能ARM Cortex-M4的无线MCU。客户能够使用单个集成电路开发整个应用，借助片上Wi-Fi、互联网和强大的安全协议，无需Wi-Fi经验即可实现快速的开发。CC3200是一个完整平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及TI E2E支持社区。CC3200采用易于布局的四方扁平无引线（QFN）封装。

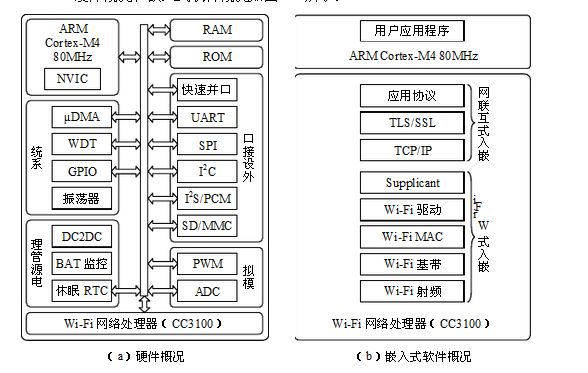

CC3200硬件概况和嵌入式软件概况如图1.1所示。

图1.1 CC3200硬件概况和嵌入式软件概况

CC3200包括应用MCU、Wi-Fi网络处理器（CC3100）和电源管理3大部分。

应用MCU包含一个运行频率为80MHz的行业标准ARM Cortex-M4内核，包含用于存放代码和数据的内部RAM以及存放启动引导程序和外设驱动程序的ROM，还包含GPIO、UART、SPI、I2C、I2S/PCM、SD/MMC、PWM和ADC等多种片内外设。

Wi-Fi网络处理器（CC3100）包含一个Wi-Fi片上互联网和一个可完全免除应用MCU处理负担的专用ARM MCU。Wi-Fi片上互联网包含Wi-Fi射频、基带和具有强大加密引擎的MAC，可以实现支持256位加密的快速安全的互联网连接。Wi-Fi片上互联网还包括嵌入式TCP/IP和TLS/SSL协议栈、HTTP服务和多种应用协议。CC3200支持站点、接入点和Wi-Fi直连3种模式，支持WPA2个人和企业安全性以及WPS2。

电源管理包括支持宽电源电压范围的集成直流-直流转换器，可以启用低功耗模式（包括睡眠、深睡眠、低功耗深睡眠和休眠等），具有RTC的休眠模式所需电流少于4mA。

1.1 应用MCU

CC3200应用MCU的特性如下：

● ARM Cortex-M4内核，运行频率80MHz ● 内部存储器

◆ RAM：存放代码和数据，容量多达256KB

◆ ROM：存放启动引导程序和外设驱动程序，容量为64KB ● 针对高级快速安全性的硬件加密引擎 ◆ AES、DES和3DES ◆ SHA2和MD5 ◆ CRC和校验和

● 多达27个独立可编程、可复用的通用输入输出（GPIO）引脚 ● 2个通用异步收发器接口（UART） ● 1个串行外设接口（SPI）

● 1个内部集成电路总线接口（I2C） ● 1个多通道音频串行接口（McASP），支持2个I2S通道 ● 1个SD/MMC接口 ● 8位并行摄像头接口 ● 4个通用定时器（GPT），支持16位脉冲宽度调制（PWM）模式 ● 4通道12位模数转换器（ADC）

● 32 通道微型直接存储器存取（mDMA）

1.1.1 ARM Cortex-M4

高性能ARM Cortex-M4提供低成本的平台，能够实现最小的内存需求，减少引脚数和降低功耗，同时提供卓越的计算性能和系统中断响应。

ARM Cortex-M4的特性如下： ● 卓越的性能

◆ 针对嵌入式应用优化的Thumb指令集 ◆ 处理程序和线程模式

◆ 进入和退出中断处理程序时自动保存和恢复处理器状态 ◆ 支持ARMv6非对齐访问

● 嵌套向量中断控制器（NVIC）与处理器内核的紧密结合实现低延迟中断处理 ◆ 3-8位优先级配置

◆ 动态重新分配中断优先级

◆ 中断优先级分组允许选择中断优先级分组和中断子优先级的数量 ◆ 支持咬尾和迟到中断，允许没有状态保存和恢复开销的连续中断处理 ◆ 没有指令开销的处理器状态自动保存和恢复

◆ 唤醒中断控制器（WIC）提供超低功耗睡眠模式支持

● 总线接口

◆ 3个先进高性能总线（AHB）接口：ICode、DCode和系统总线接口 ◆ 存储器和外设位带（Bit-band）支持，包括原子位带读写操作 ● 低成本调试方案

◆ 调试可以访问系统中的所有存储器和寄存器

◆ 支持串行调试端口（SW-DP）和串行JTAG调试端口（SWJ-DP） ◆ 闪存补丁和断点（FPB）单元实现代码补丁和断点

1.1.2 存储器

CC3200应用MCU的存储器包括外部存储器和内部存储器。 1．外部存储器

CC3200在外部存储器（串行闪存SFLASH）中保存特有的文件系统，包括服务包文件、系统文件、配置文件、证书文件、网页文件和用户文件等。

用户可以使用格式化命令API分配文件系统的总容量，文件系统的起始地址固定在SFLASH的开始。应用MCU不能直接访问SFLASH，必须通过文件系统访问分配给文件系统的SFLASH区域。

文件系统按照下载顺序管理存储文件SFLASH块的分配，这意味着系统中特定文件的位置不固定。存储在SFLASH中的文件使用直观的文件名而不是文件标识。文件系统API使用纯文本，文件加密和解密用户不可见，加密文件只能通过文件系统进行访问。

文件系统中所有文件类型可以支持多达128个文件，文件存储的最小单元是4KB，带有安全保障和安全选项的加密文件存储的最小单元是8KB，最大的文件大小是16MB。

2．内部存储器

内部存储器包括RAM（静态存储器SRAM）和ROM。 ⑴ SRAM

CC3200包含片上SRAM供应用程序下载和执行，应用程序开发者必须共享SRAM用于代码和数据。微型直接存储器存取（mDMA）控制器可以在SRAM和外设间传输数据。CC3200 ROM中拥有丰富的外设驱动程序，可以节省SRAM空间。

CC3200提供多达256KB零等待状态内部SRAM，能够在低功耗深睡眠（LPDS）模式下有选择地保留。SRAM在存储器映像中的偏移地址是0x2000 0000。

⑵ ROM

CC3200的内部零等待状态ROM的起始地址是0x0000 0000，编程有下列组件： ● 启动引导程序（Bootloader） ● 外设驱动程序（DriverLib）

启动引导程序用作串行闪存为空时的初始引导程序，外设驱动程序为片内外设提供启动引导能力，实现片内外设的初始化和控制功能，支持查询或中断操作。ROM中的外设驱动API可以被应用程序调用，以减少闪存的需求，多出的闪存可以用于其他目的。

⑶ 存储器映像

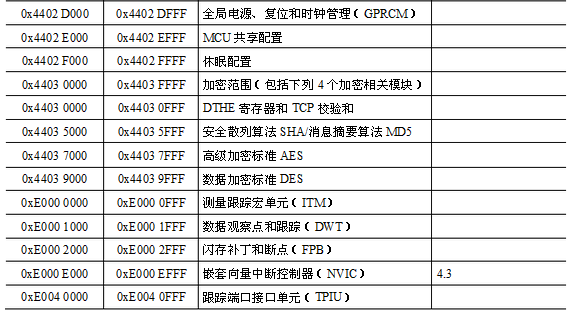

CC3200存储器映像如表1.1所示，其中包含各种外设在存储器的映像地址。

1.1.3 片内外设

CC3200支持下列片内外设接口和外设： ● 通用输入输出接口（GPIO） ● 串行异步收发器接口（UART） ● 串行外设接口（SPI）

● 内部集成电路总线接口（I2C） ● 多通道音频串行接口（McASP） ● SD/MMC接口 ● 并行摄像头接口 ● 通用定时器（GPT） ● 模数转换器（ADC）

● 微型直接存储器存取（mDMA） ⑴ 通用输入输出接口（GPIO）

通用输入输出接口（GPIO）分为4组，每组8个。根据外设用途的不同，GPIO支持27个可编程GPIO引脚，每个GPIO引脚可配置为10μA上拉或下拉，驱动能力可配置为2mA、4mA或6mA，也可配置为开漏输出。

⑵ 串行异步收发器接口（UART）

串行异步收发器接口（UART）具有可编程波特率发生器，允许速度高达3Mbps，标准的异步通信起始位、停止位和奇偶校验位，使用mDMA可以实现高效传输。

⑶ 串行外设接口（SPI）

串行外设接口（SPI）可以配置为主设备或从设备，主设备串行时钟的频率、极性和相位可编程，片选和外部时钟的定时控制可编程，第一个发送字前的延时可编程。

⑷ 内部集成电路总线接口（I2C）

内部集成电路总线接口（I2C）通过两根串行线可以在单个接口上连接多种I2C外设，可以工作在标准模式（100Kbps）或快速模式（400Kbps）。

⑸ 多通道音频串行接口（McASP）

多通道音频串行接口McASP作为通用音频串行接口，为多通道音频应用优化，支持通过两个数据引脚进行立体声传输，发送和接收部分可同步工作。

⑹ SD/MMC接口

SD/MMC接口用于连接大容量SD卡存储器，支持1位数据模式。 ⑺ 并行摄像头接口

并行摄像头接口可以连接各种外部图像传感器，图像数据存放在FIFO中，可以产生DMA请求，数据宽度是8位。

⑻ 通用定时器（GPT）

通用定时器（GPT）可以对输入引脚上的外部事件进行计数或计时，并可以产生脉冲宽度调制（PWM）信号从输出引脚上输出。

⑼ 模数转换器（ADC）

模数转换器（ADC）的主要功能是将连续的模拟信号转化为离散的数字信号，以便于微控制器进行数据处理

⑽ 微型直接存储器存取（mDMA）

微型直接存储器存取（mDMA）将Cortex-M4从数据传输任务中解脱出来，实现外设和存储器之间或者存储器和存储器之间的批量数据传输。

1.2 Wi-Fi网络处理器（CC3100）

CC3200 Wi-Fi网络处理器（CC3100）可以提供快速安全的WLAN和因特网连接，支持站点、接入点和Wi-Fi直连3种模式，特性如下：

● 特有Wi-Fi片上互联网（Internet-On-a-Chip）

● 专用ARM MCU，完全免除应用MCU的Wi-Fi 和互联网协议处理负担 ● Wi-Fi和互联网协议存放在ROM 中

● 包含802.11b/g/n射频、基带、MAC、Wi-Fi 驱动和Supplicant ● TCP/IP协议栈

◆ 行业标准BSD套接字应用编程接口（API） ◆ 同时8个TCP或UDP套接字 ◆ 同时2个TLS和SSL套接字

● 强大的加密引擎，可以实现支持256 位AES加密的快速安全的互联网连接 ● 站点（STA）、接入点（AP）和Wi-Fi 直连（P2P）模式 ● WPA2个人和企业安全性

● 用于自主和快速Wi-Fi连接的SimpleLink连接管理器

● 用于简单灵活Wi-Fi配置的智能配置（SmartConfig）技术、AP模式和WPS2 ● 发射功率

◆ 18.0dBm @ 1 DSSS（直序扩频）

◆ 14.5dBm @ 54 OFDM（正交频分复用） ● 接收灵敏度

◆ -95.7dBm @ 1 DSSS（直序扩频）

◆ -74.0dBm @ 54 OFDM（正交频分复用）

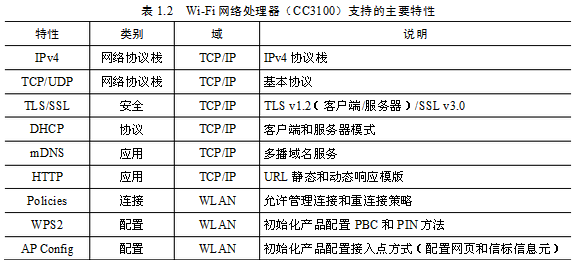

Wi-Fi网络处理器（CC3100）支持的主要特性如表1.2所示。

1.3 电源管理

CC3200电源管理的特性如下：

● 集成直流-直流转换器，支持宽范围的电源电压 ◆ VBAT宽电压模式：2.1V至3.6V ◆ 预稳压1.85V模式 ● 高级低功耗模式

◆ 休眠（Hibernate）：4μA ◆ 低功耗深睡眠（LPDS）：120μA ◆ RX（MCU活动）：59mA @ 54 OFDM ◆ TX（MCU活动）：229mA @ 54 OFDM，最大功率 ◆ 空闲连接（MCU处于LPDS）：695μA @ DTIM = 1

从电源管理的角度看，CC3200的应用MCU和Wi-Fi网络处理器（CC3100）是独立的，应用MCU运行从外部串行闪存装入的用户应用程序，Wi-Fi网络处理器（CC3100）运行预编程的TCP/IP和Wi-Fi数据链路层函数。

用户程序控制应用MCU的电源状态，可以有下列4种电源模式： ● MCU活动（Active）模式：MCU以80MHz主频执行程序

● MCU睡眠（Sleep）模式：MCU时钟被禁止，设备状态被保留。睡眠模式提供即时唤醒功能，可以通过内部定时器、GPIO引脚或外设唤醒

● MCU低功耗深睡眠（LPDS）模式：状态信息丢失，只有某些MCU特定的寄存器配置被保留。MCU可以通过内部定时器或GPIO0-6上的外部事件唤醒，唤醒时间小于3ms。存储器的某些部分可以被保留，保留存储器的数量可配置，用户可以选择保存代码或MCU特定的设置

● MCU休眠（Hibernate）模式：最低功耗模式，只有一小部分直接由输入电源供电的逻辑被保留，实时时钟（RTC）保持运行，MCU可以通过RTC超时或GPIO0-6上的外部事件唤醒，唤醒时间比LPDS模式长15ms加上从串行闪存加载应用程序的时间

Wi-Fi网络处理器（CC3100）可以按照自己的模式活动或低功耗深睡眠，当没有网络活动时，Wi-Fi网络处理器（CC3100）大部分时间睡眠，只有接收信标时唤醒。

Wi-Fi网络处理器（CC3100）有下列6种电源模式： ● 网络活动模式（处理低3层）：发送或接收IP协议数据包 ● 网络活动模式（处理低2层）：发送或接收MAC管理帧，不需要IP处理

● 网络活动监听模式：特殊的功耗优化活动模式，用于接收信标帧，不支持其他帧 ● 网络连接空闲模式：实现802.11节能操作的复合模式。网络处理器（CC3100）在信标间自动进入LPDS模式，接收信标时进入活动监听模式，通过信标确定接入点是否有数据传送，如果没有，网络处理器（CC3100）返回LPDS模式

● 网络低功耗深睡眠（LPDS）模式：信标间的低功耗状态，状态由网络处理器（CC3100）保留，允许快速唤醒

● 网络禁用模式：网络处理器（CC3100）不可用

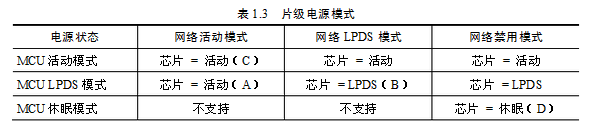

应用MCU和网络处理器（CC3100）的操作应确保设备大部分时间停留在最低功耗模式，以延长电池寿命。CC3200重要的片级电源模式如表1.3所示。

表1.3 片级电源模式

电源状态网络活动模式网络LPDS模式网络禁用模式 MCU活动模式芯片 = 活动（C）芯片 = 活动芯片 = 活动 MCU LPDS模式芯片 = 活动（A）

芯片 = LPDS（B）

芯片 = LPDS MCU休眠模式

不支持

芯片 = 休眠（D）
