MPLS/VPN基本原理及配置

 2．运行MPLS的路由器为路由表中的路由分配标签。

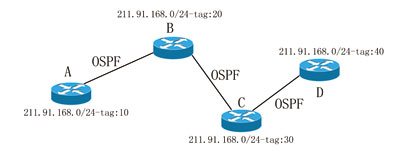

图3A、B、C、D四台路由器的路由表中都有211.91.168.0/24网段的路由，假设各路由器都已运行MPLS协议，则每台路由器都会为该路由分配一个标签。

图3  运行MPLS的路由器为路由表中的路由分配标签

图3A、B、C、D四台路由器的路由表中都有211.91.168.0/24网段的路由，假设各路由器都已运行MPLS协议，则每台路由器都会为该路由分配一个标签。

3．通过LDP/RSVP协议发现其MPLS邻居。

假设在各路由器接口启动LDP协议。通过LDP发现协议，A路由器知道B路由器为其MPLS邻居，B路由器知道A、C为其MPLS邻居，C路由器知道B、D为其MPLS邻居，D的MPLS邻居为C。

4．将打标签的路由通告给其MPLS邻居。

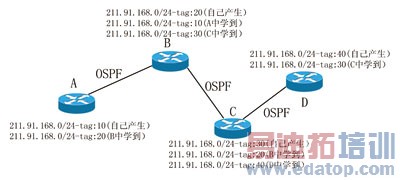

各路由器将其打了标签的路由通告给其MPLS邻居，而不管是否已从其邻居学习到该路由的标签。这样对于路由211.91.168.0/24在各路由器中的标签情况如图4所示。

图4  各路由器中的标签情况

 5．路由器将其下一跳路由器通告的标签加到其转发表中。

通常在实际应用中路由器将目的地不是本地的IP包转发给其下一跳。

因此在MPLS中，路由器只将其下一跳路由器通告的标签加到其转发表中。

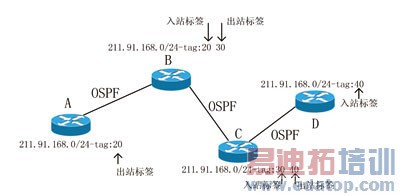

对于211.91.168.0/24网段对应的转发如图5所示。

图5  路由器将其下一跳路由器通告的标签加到其转发表中
