MPLS/VPN基本原理及配置

MPLS简述

MPLS（multi-protocollabelswitch）是Internet核心多层交换计算的最新发展。MPLS将转发部分的标记交换和控制部分的IP路由组合在一起，加快了转发速度。而且，MPLS可以运行在任何链接层技术之上，从而简化了向基于SONET/WDM和IP/WDM结构的下一代光Internet的转化。在这里，主要描述一下标签转发表的产生过程及IP包如何通过MPLS转发。

MPLS标签栈头

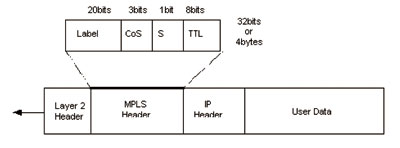

图1  MPLS标签栈头

32位的MPLS栈头包括以下区域(如图1所示)：

承载MPLS标记实际值的标记区域（20位）；

CoS区域（3位），用于在分组通过网络时施加在分组上的排队和丢弃算法；

堆栈区域（S区域，1位），用于支持标记堆栈序列；

TTL区域（8位），提供传统的IPTTL功能。

标签转发表产生过程

1．路由器之间通过路由协议或静态路由产生路由表。

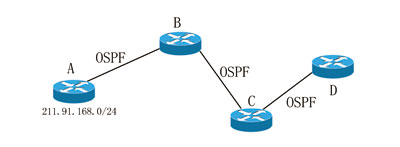

图2  路由器之间通过路由协议或静态路由产生路由表

如图2所示，假设途中A、B、C、D四台路由器之间运行了OSPF协议，A路由器学习到D路由器网段211.91.168.0/24的路由。
