MPLS/VPN基本原理及配置

MESH方式为普通VPN业务，是客户对VPN的最基本的需求。

基本的VPN服务要求相同的VPN客户之间能相互通信，而不同的VPN客户间不能通信。典型的组网图如图7所示，VPN1间互相通信，VPN2间互相通信，而VPN1与VPN2间不能通信。

HUB-SPOKE方式

对于有很多子公司的大客户来说，普通的VPN业务可能无法满足其需求。通常总公司可能需要监控子公司间的通信，同时要能够与各子公司直接通信。这就要求子公司间通信时必须经过总公司中转。

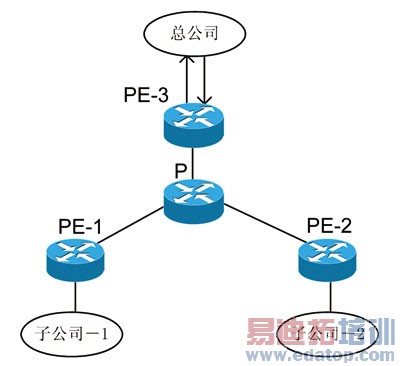

图8  HUB-SPOKE方式

一种典型的组网图如图8所示，总公司可以直接与子公司1、子公司2通信，而子公司1和子公司2间通信时必须经过总司中转，如此总公司可以监控各子公司间的通信。其中PE-3为HUB路由器，PE-1及PE-2为SPOKE路由器。

INTERNET接入

VPN客户间通信使用的是私网地址，可以自由规划内部网络，但同样可能需要能连上INTERNET。

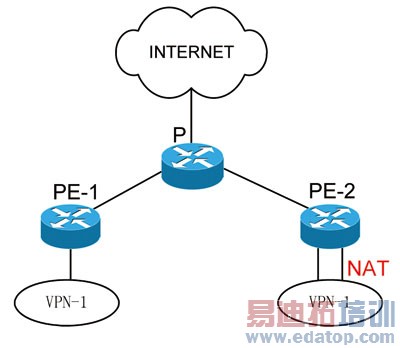

图9  INTERNET接入

一种典型的组网图如图9所示，通过在VPN1的某个网关上提供NAT完成私网地址到公网地址的转换即可完成INTERNET业务。
