天线知识-半波折叠偶极子

折叠的偶极子是天线，其两个导体连接在两侧，并且被折叠以形成圆柱形封闭形状，在中心处给予馈电。偶极子的长度是波长的一半。因此称为半波折叠偶极子天线。

频率范围

半波折叠偶极子的频率范围约为3KHz至300GHz。这主要用于电视接收机。

半波折叠偶极子的构造与工作

该天线通常与数组型天线一起使用以增加馈电电阻。最常用的是八木Uda天线。下图显示了半波折叠偶极子天线。

与以前的偶极子天线相比，该天线使用额外的导电元件（线或棒）。这通过在数组型天线中并联放置少量导电元件并在其间隔绝缘继续。

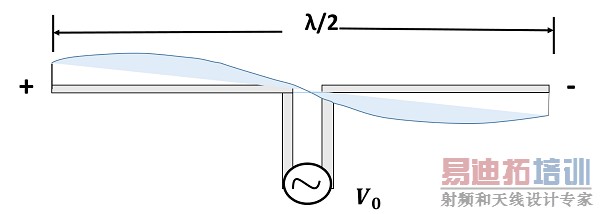

下图说明了当提供激励时半波折叠偶极天线的工作。

如果主导体和折叠偶极子的直径相同，则天线的馈电阻抗将增加四个折叠（平方倍）。馈电阻抗的这种增加是这种折叠偶极天线普遍使用的主要原因。由于双引线，阻抗将在300Ω左右。

辐射模式

半波偶极子的辐射图与半波偶极天线的辐射方向相同。下图显示了半波折叠偶极天线的辐射图，这是全向图案。

半波折叠偶极子天线用于需要最佳功率传输和需要大阻抗的地方。

这种折叠偶极子是八木Uda天线的主要元素。下图显示了八木Uda天线，我们将在后面研究。这里使用的主要元件是这个折叠偶极子，天线馈电给它。这种天线在过去几十年中被广泛用于电视接收。

优点

以下是半波折叠偶极子天线的优点 -

• 接收平衡信号。

• 从频带接收特定信号，而不会损失质量。

• 折叠偶极子使信号强度最大化。

缺点

以下是半波折叠偶极子天线的缺点 -

• 天线的位移和调整是一件麻烦的事情。

• 当天线尺寸增加时，户外管理可能很困难。

应用

以下是半波折叠偶极天线的应用 -

• 主要用于八木天线中的馈线元件，抛物面天线，旋转门天线，对数周期天线，相位和反射器数组等。

• 一般用于无线电接收机。

• 最常用于电视接收机天线。
