CST微波工作室学习笔记—14.天线设计实例
录入:edatop.com 点击:
这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记,记录我的CST微波工作室的学习过程。
半波偶极子天线
- 一种结构简单的基本线天线,由两根直径和长度都相等的直导线组成,每根导线的长度为1/4波长,导线的直径远小于工作波长;在中间的两个端点上由等幅反相的电压激励

- 输入阻抗:73.2Ω
- 方向系数:2.15dB

天线结构要求
- 工作波长:lambda=100mm
- 天线臂半径:rad=0.005*lambda
- 单根天线臂长度:length=0.25*lambda
- 天线臂间距:dis=1mm
CST设计

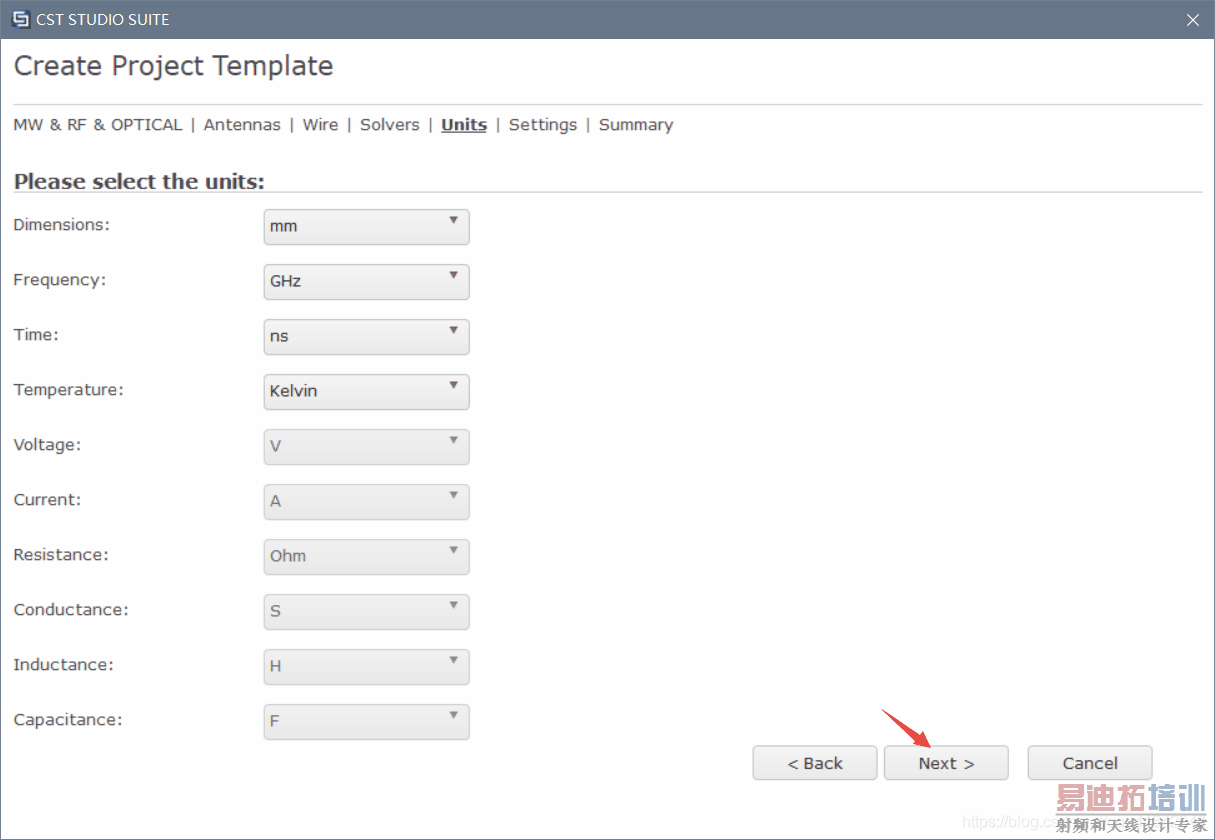

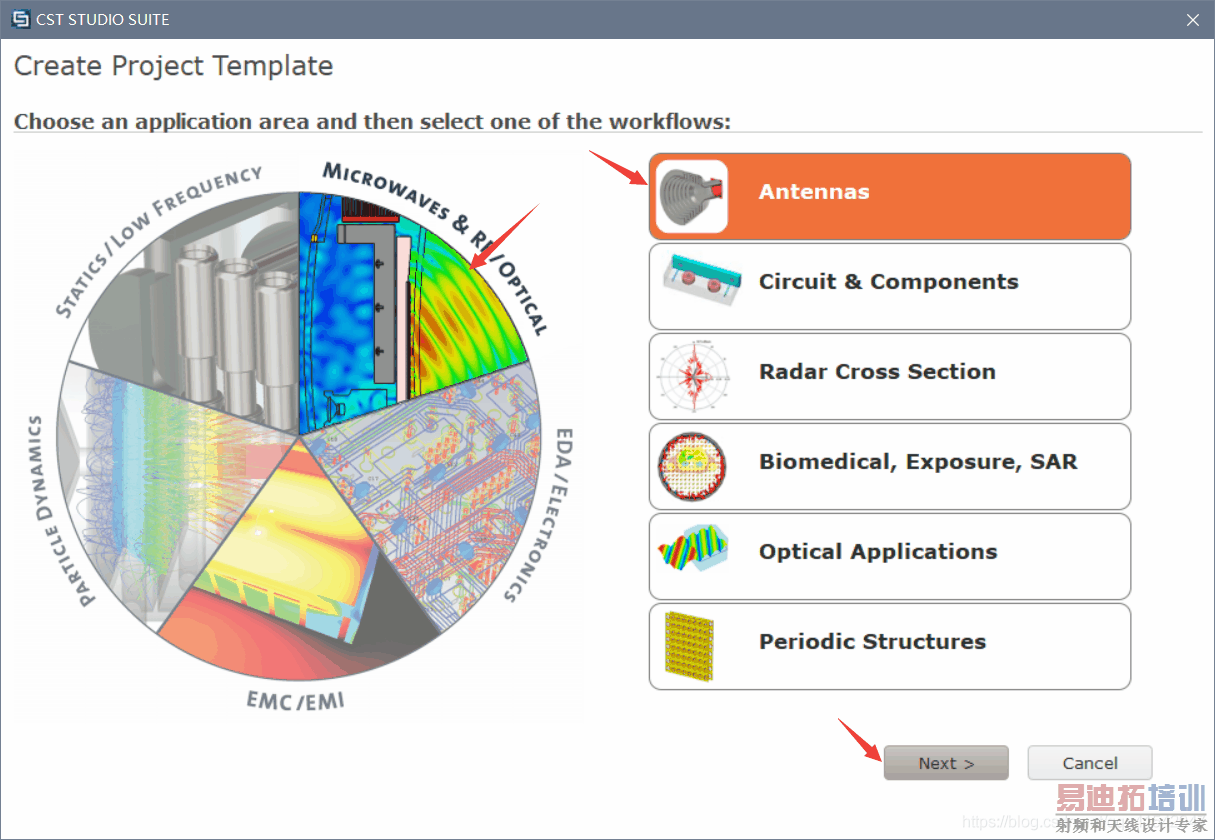

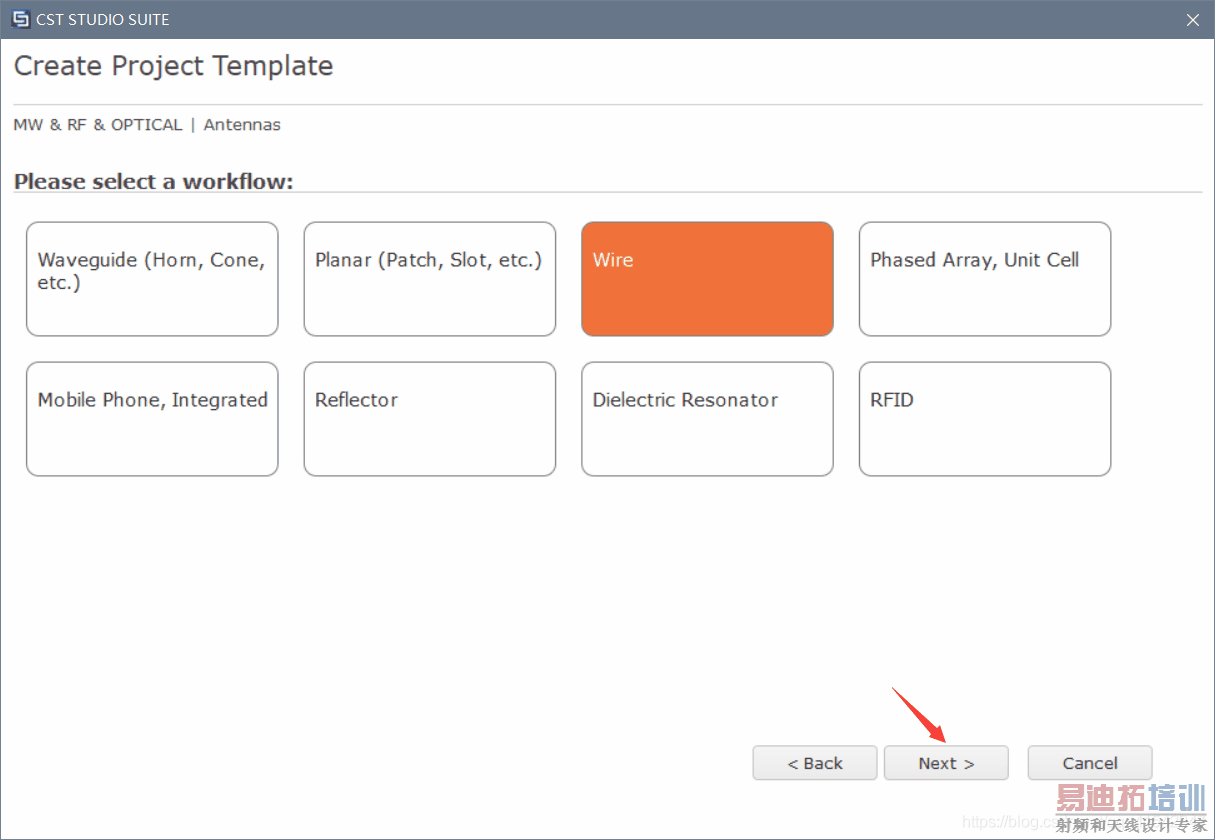

- 借助于设计模板新建工程(重点)
- 背景材料:Normal(真空)
- 求解器:时域求解器
- 分析的频率范围:2GHz ~ 4GHz

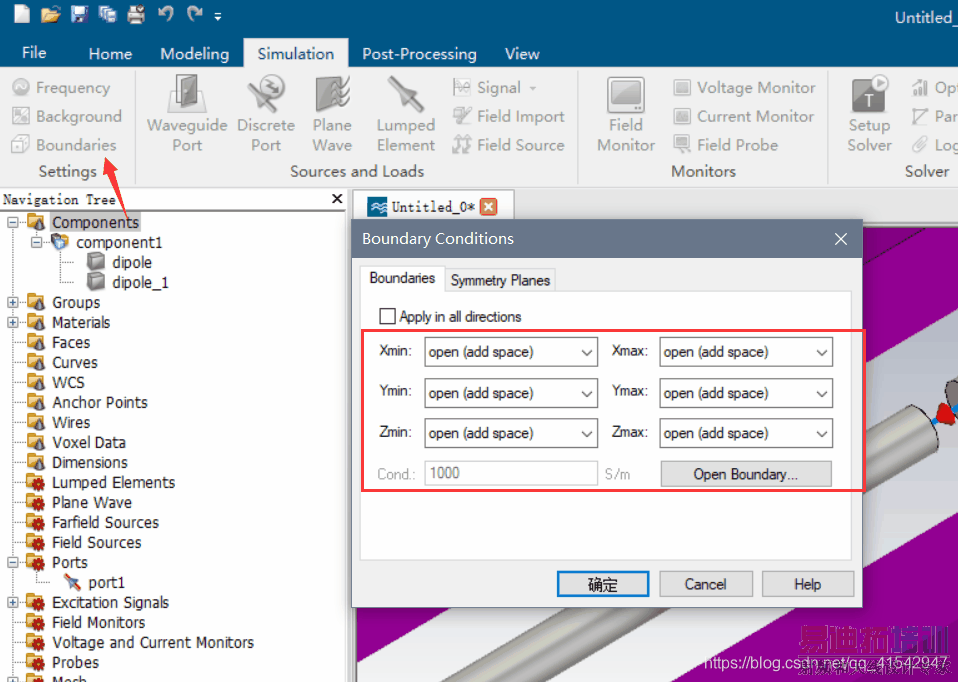

- 边界条件:open(add space)
- 激励:离散端口(Discrete Port)(重点)

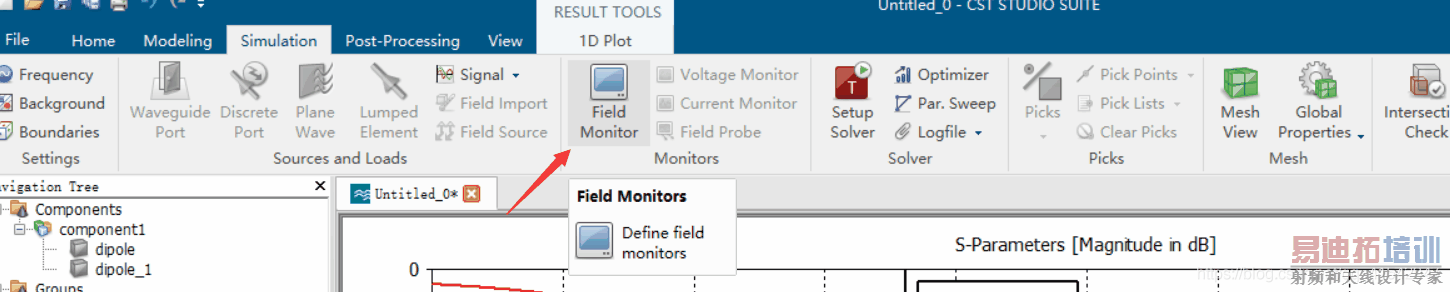

- 场监视器:远区场(重点)
实例操作
1.新建工程








使用模板就已经设置好了背景材料和边界条件,不需要进行设置
2.创建半波偶极子天线模型

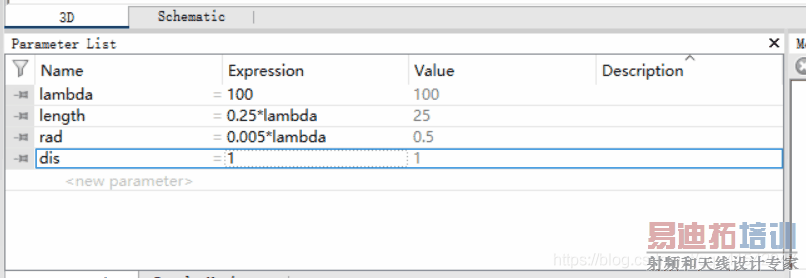

1.定义变量参数

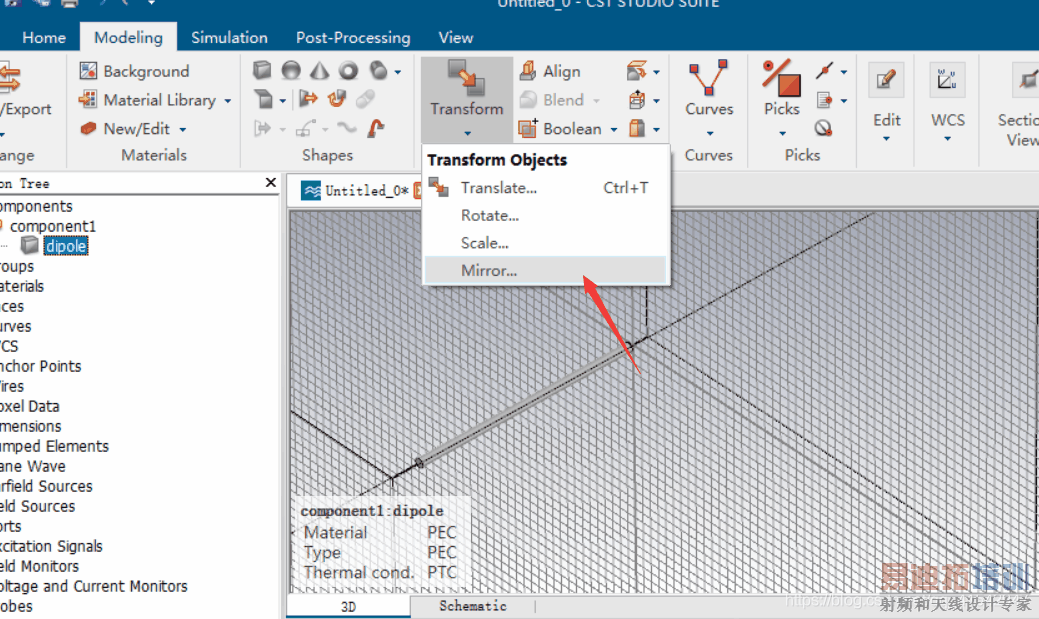

2.创建模型

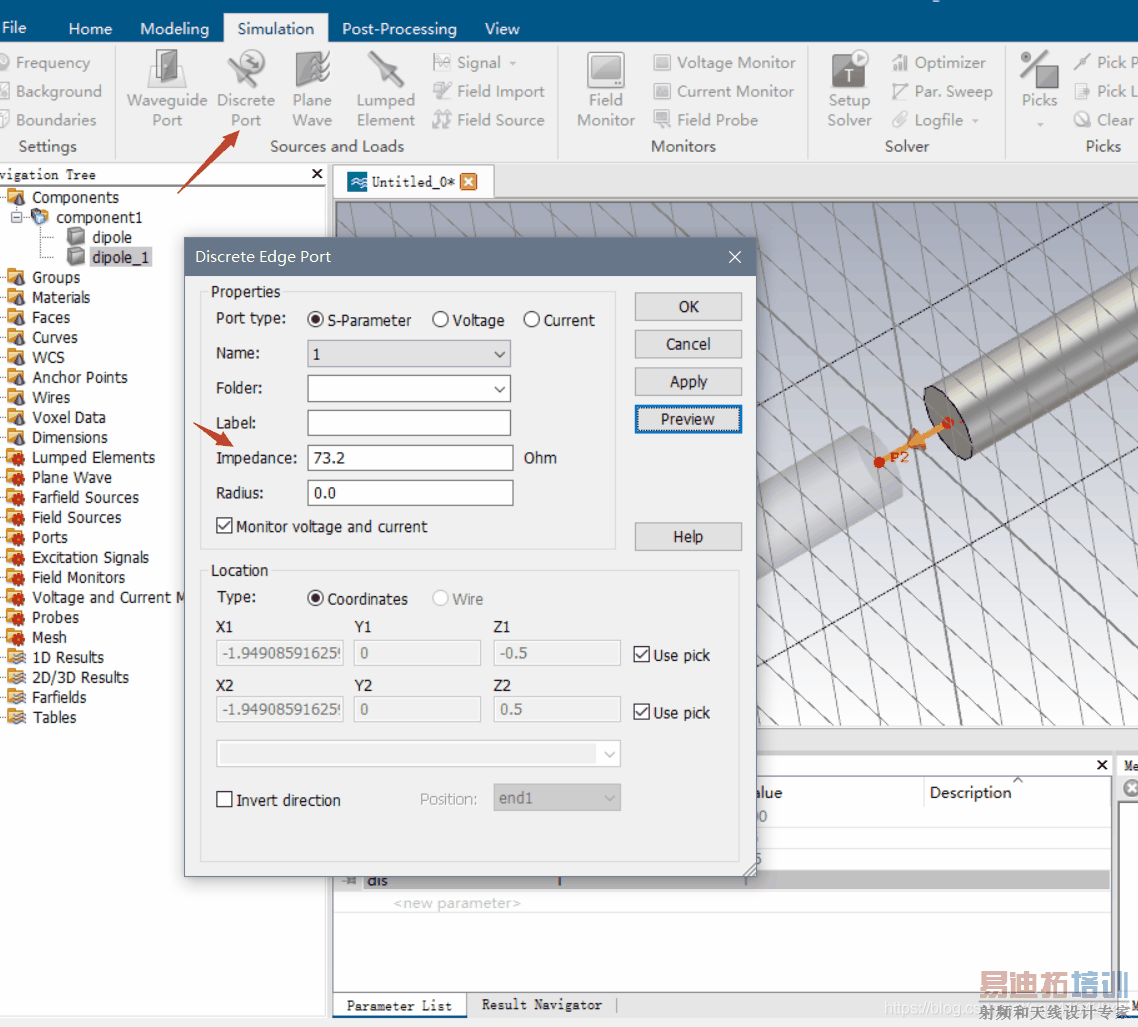

3.设置离散端口的激励方式

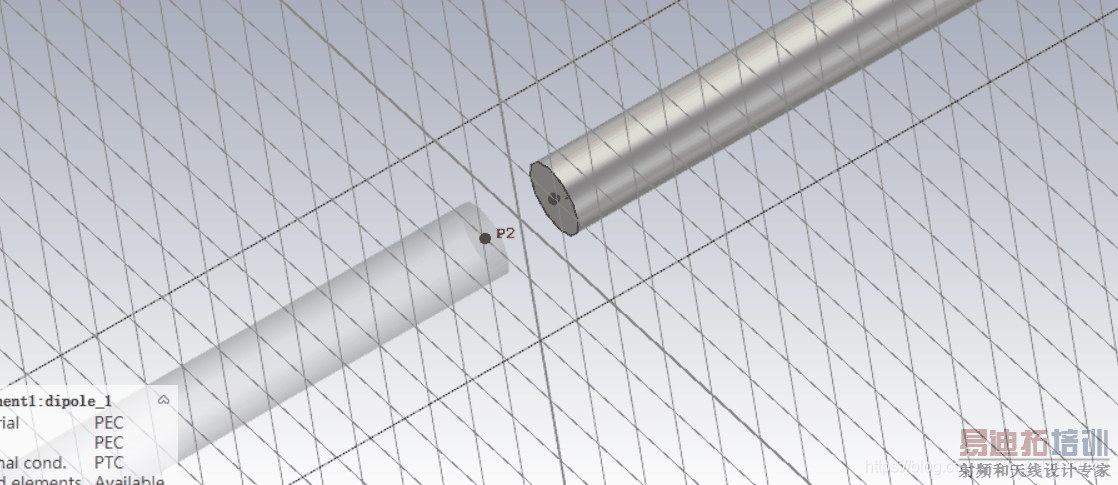

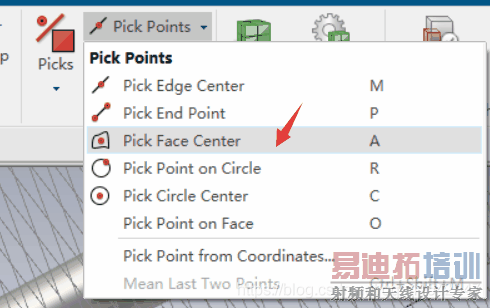

设置处两个点:



4.检查工作环境



5.仿真分析

天线的谐振频率在2.724GHz,可以通过对变量 length 进行优化设计使天线的谐振频率在3GHz(这里不进行操作):

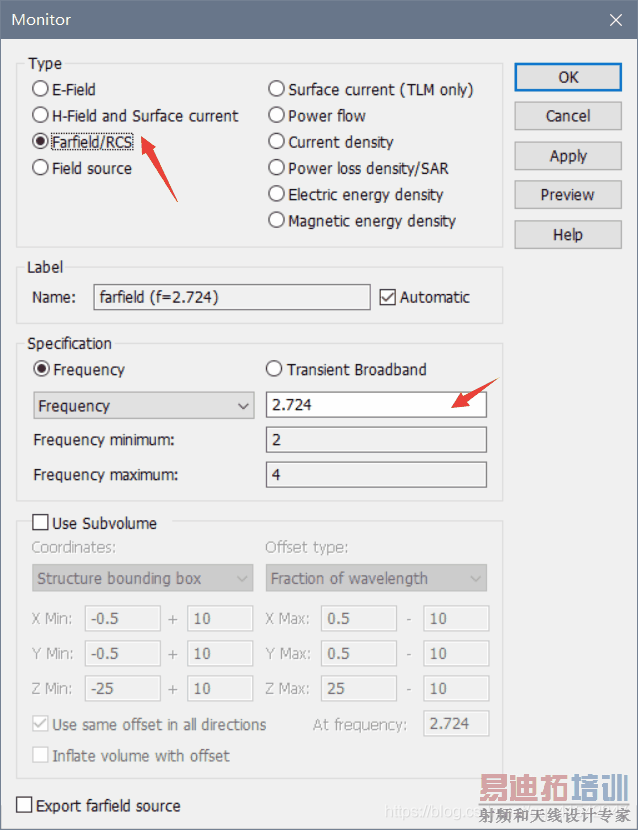

6.设置远区场


设置完场监视器后,再一次运行仿真

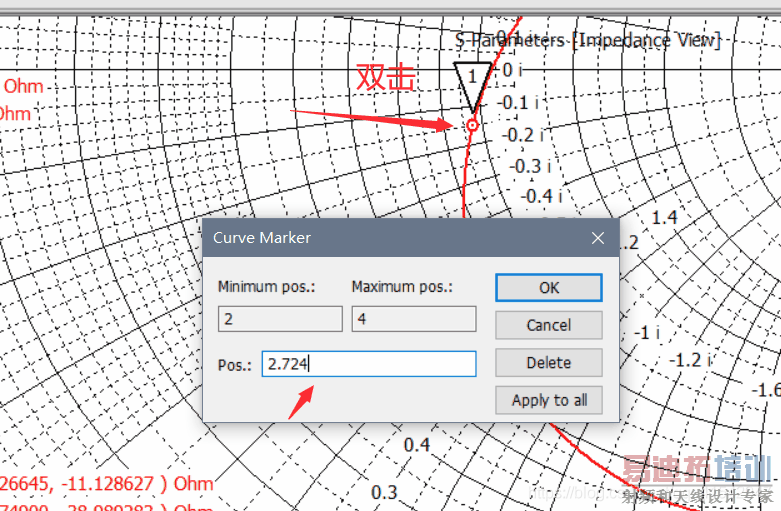

7.史密斯圆图分析


特性阻抗是73.2Ω:

8.电压驻波比分析

9.天线方向图

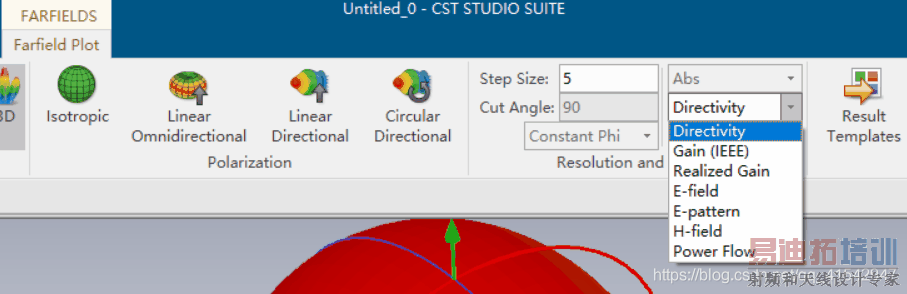

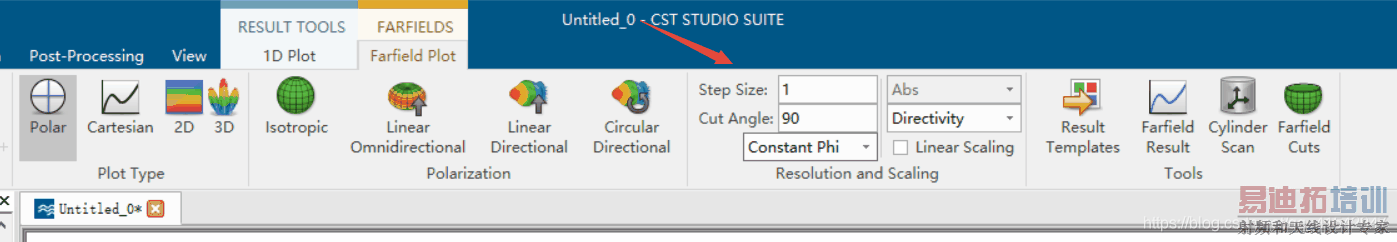

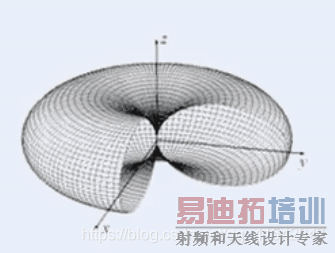

方向图类型:

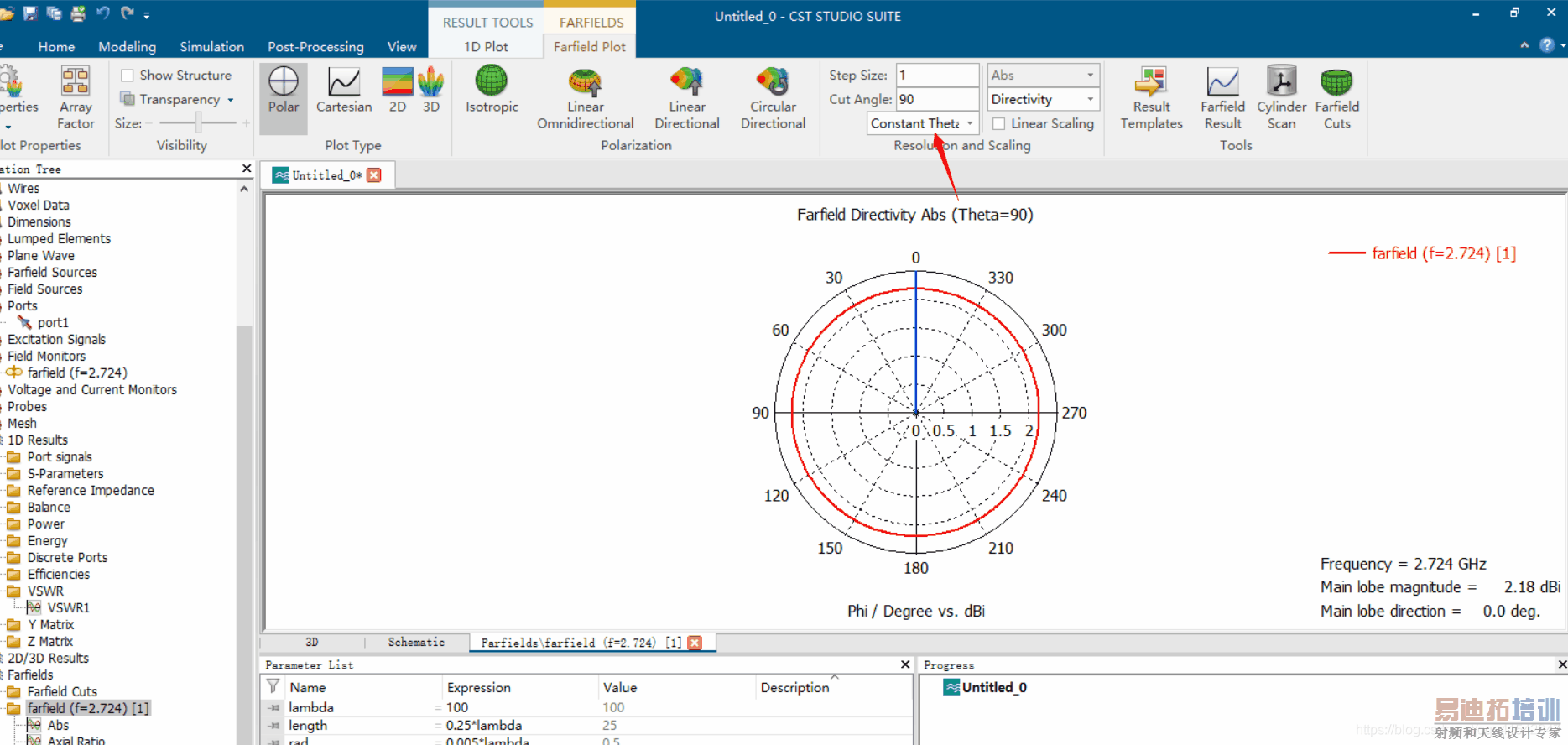

查看二维方向图,在Farfield Plot 可以设置相应的截面:



10.天线模型叠加到方向图
