CST微波工作室的TDR仿真介绍
录入：edatop.com 点击：
阶越信号的定义方法如下：右键点击屏幕右边的导航树 > Excitation Signals，选择New Excitaion Signal，然后在弹出窗口中选择 Type＝Rectangular，并输入恰当的 Ttotal/Trise/Thold/Tfall，自定义了矩形脉冲；然后右键点击 Excitation Signals下新定义的脉冲 Signal1（缺省名），选择 Use as Reference，将其设置为激励信号。
2） 高斯信号

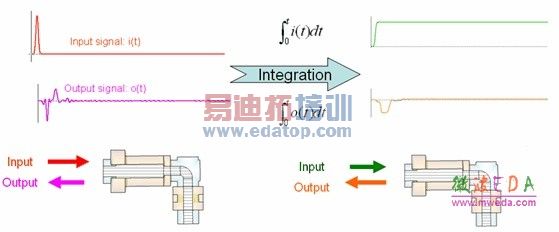

当使用高斯信号激励时，TDR是通过对脉冲进行积分来计算的，脉冲的积分是阶越函数。
注意：上升时间与上限频率相关。因此频率范围应该设置为fmin=0，fmax=0.876/rise time。此处的上升时间是相应的阶越信号（由高斯信号积分而成）的幅度从最大值的10%到90%的时间。
例如：如果高斯脉冲的上升时间为35ps，则 fmax=0.876/35ps=25.14GHz。这个高斯脉冲的积分得到一个阶越信号，该阶越信号幅度从最大幅度的10%上升到90%所用的时间为35ps。
