Unit Cell 和 Periodic 区别

录入:edatop.com     点击:

B:FEM+周期边界

• 使用FEM +周期边界(Periodic)条件仿真波导相控阵天线的辐射方向图

• 激励源:相控阵T/R组件要加电(见下端口定义)。有两种情况:a)已知馈电相位差,则采用相移输入;b)已知扫描方向,则采用Scan Angle输入

edatop.com





边界条件设置

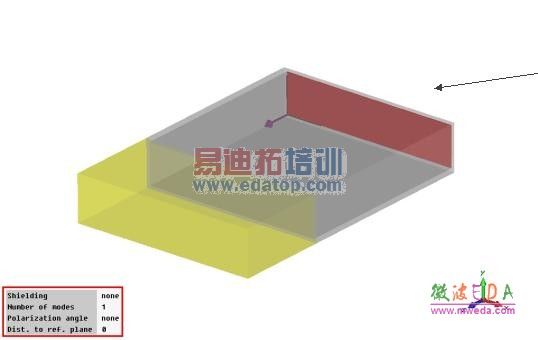

(1)  理论上三个方向均可以被设置成周期边界(Periodic)条件,当设置其中一个方向(如Xmin)为周期边界(Periodic)条件时,其相对的方向(Xmax)也自动被设置为周期边界(Periodic)条件,设置完成后主视图中显示如下图所示:

edatop.com

情况a) X和Y:分别设置X及Y两个方向上各自 的相位差,本例:phase_x=60,phase_y=30

edatop.com

情况b) 若勾选Scan angle,Theta和Phi两个设置项被激活,可以设置平面波的入射方向,如本例平面波的入射方向为theta=scan_x, phi=scan_y。此时两个周期之间的相位差由平面波在计算区域(bounding box)边缘的相位差决定。

edatop.com



频率范围的和远场监视器设置与情况A相同,3GHz远区场分析结果如下:

edatop.com
