Unit Cell 和 Periodic 区别
录入：edatop.com 点击：
C：FITD+周期边界
• 使用FITD +周期边界(Periodic)条件仿真波导相控阵天线元的辐射方向图
• 使用FITD仿真周期结构是一种特殊情况，因为相位是频域特性，时域是没有相位概念的！只能仿真两个阵元间同相（相差0度）或反相（相差 180度）两种特殊“相位”情况
• 相差0度或180度是采用电壁或磁壁边界条件来实现的，实际上不是周期边界条件

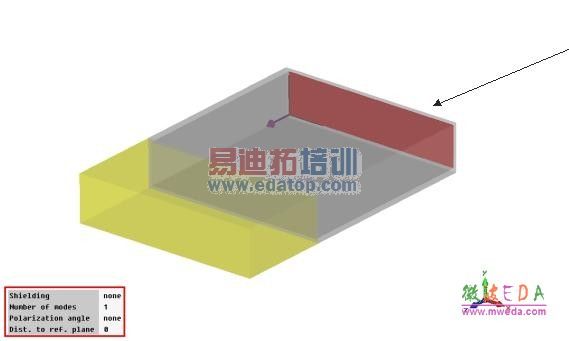

• 激励源：波导端口，如下图所示

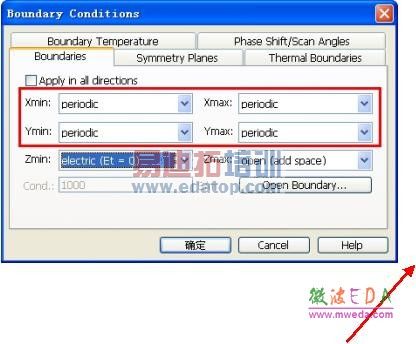

边界条件设置

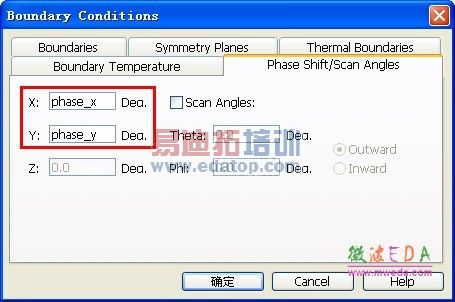

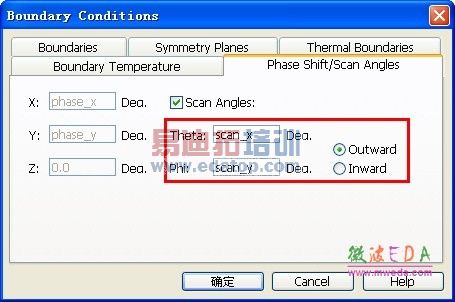

假如在时域仿真中不小心使用了周期性边界条件的话，如下图中的设置，则必须要求phase_x, phase_y, scan_x, scan_y均等于 0。本例采用图示设置。

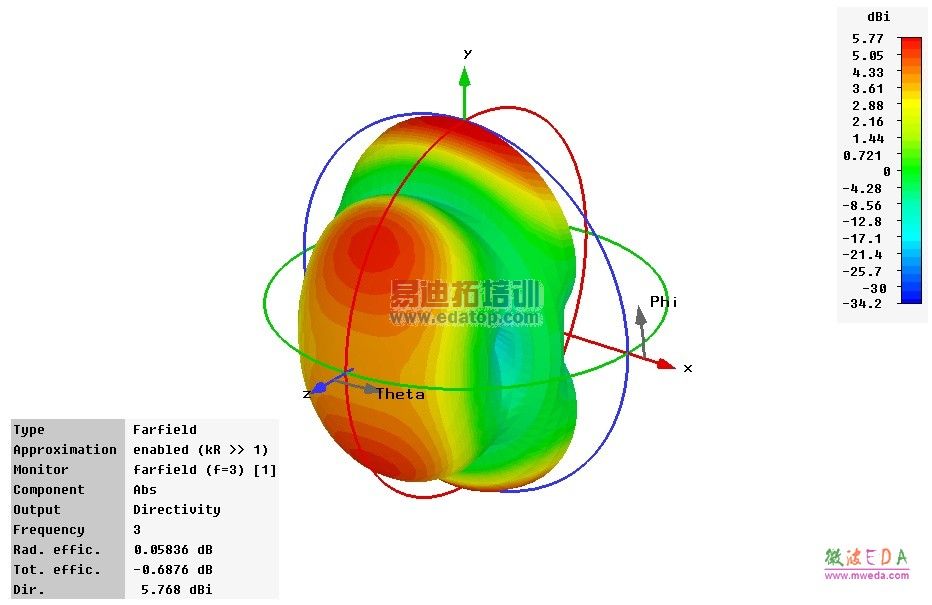

频率范围的和远场监视器设置与情况A相同，3GHz远区场分析结果如下：
