浪涌抗扰度试验标准化的新进展

录入：edatop.com 点击：

    摘要:  浪涌抗扰度试验是许多重要的抗扰度试验标准中的一种。但在标准的执行中也出现了试验结果的不一致性，究其原因，有发生器的问题，也有耦合/去耦网络和试验方法的问题。文章介绍了国际浪涌抗扰度试验标准在这些方面的最新进展。
    关键词:  雷击浪涌抗扰度试验   试验结果的一致性  浪涌发生器  试验配置和试验方法

    浪涌抗扰度试验的国际标准是IEC61000-4-5:1995，与之对应的国家标准是GB/T17626.5-1999《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。凡在产品中涉及雷击浪涌抗扰度试验的，均按这两个标准所提供的方法进行。

    在标准的执行过程中发现了一些问题，如波形的校验，特别是带了耦合/去耦网络之后的波形校验问题；以及高速数据线路的抗涌波的耦合等。为此，国际上陆续出现了一些修订该项标准的意见。本文根据最近一次得到的标准修订稿（2004年版，CDV文件），介绍浪涌抗扰度试验标准化的最近动态，希望引起业内人士的关注。

1. 综合波发生器

1.1 综合波发生器的由来

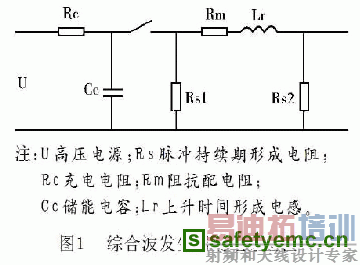

    选择适当的电路参数可以在同一台发生器中产生1.2/50μs的电压浪涌波（发生器的输出为开路状态）和8/20μs的电流浪涌波（发生器的输出为短路状态），此发生器的等效输出阻抗为2Ω。在这里，发生器的输出阻抗决定了开路输出电压峰值与短路电流峰值之比。例如，若发生器的开路输出电压峰值为0.5kV～4kV，那么发生器的短路输出电流峰值应为0.25kA～2kA。由于是在同一个发生器里产生符合标准要求的电压和电流两个波形，标准才把这个发生器称为综合波发生器。

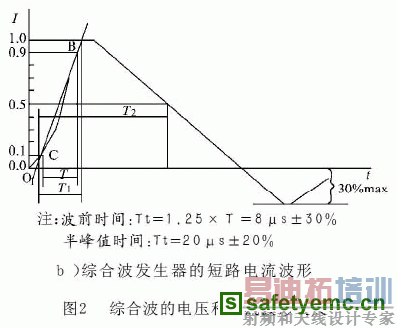

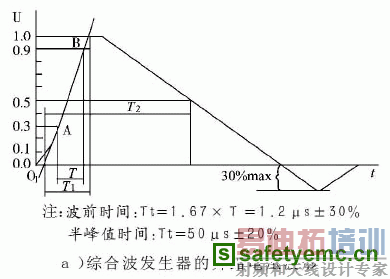

    综合波中电压和电流波形的定义方法和要求见图2所示。
