微波滤波器设计培训教程

微波滤波器设计基础

中文视频培训课程

高清视频,专家授课,直观易学
详细讲解了微波滤波器设计必须要了解
和掌握的基本设计知识、设计方法和设计流程

  •
  • 个人专业版
  • U盾版
  • 企业版
  • 价格
  • 299元
  • 599元
  • 899元

滤波器是微波、射频和通信系统中最常用的器件之一,其功能是在系统中把有用的频率信号分离出来,而把无用的频率信号给滤除掉。按滤波器的幅频响应或衰减特性,微波滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型;按滤波器的结构,常用的微波滤波器可以分为集总LC滤波器、传输线结构滤波器、腔体滤波器、波导滤波器、交叉耦合滤波器等多种类型。在现代微波滤波器设计方法中,无论上述何种类型的微波滤波器,都可以由低通原型滤波器设计变换而来。

那么,该门课程就来向大家全面、系统地介绍现代微波滤波器设计所涉及到的基本的理论知识、设计方法和设计流程,包括:滤波器的技术参数,低通原型滤波器的分析设计,把低通、高通、带通、带阻滤波器映射到低通原型滤波器的频率变换,把集总LC元件滤波器变换成分布式参数元件(微带传输线、微波腔体、波导、同轴线)结构微波滤波器的变化方法(如K,J变换器、Rachards变换和Kuroda规则)。通过课程的学习,为大家设计实际的微带传输线结构、腔体结构和波导结构的微波滤波器打下坚实的基础。

课程共分7讲,全长逾6个小时,为1024*768分辨率的高清视频,内容安排如下:

1. 课程内容介绍

2. 微波滤波器的主要技术参数

详细介绍表征微波滤波器性能的主要技术参数,及其具体定义

3. 低通原型滤波器

集总元件低通原型滤波器是现代网络综合法设计微波滤波器的基础,各种类型和各种结构的微波滤波器都是根据低通原型滤波器变换而来。本讲就来详细讲解什么是低通原型滤波器以及如何得到低通原型滤波器,内容包括低通原型滤波器的定义、结构和综合设计方法,以及三种常用的类型低通滤波器——巴特沃斯、切比雪夫和椭圆函数低通原型滤波器的分析设计。

4. 频率变换

低通、高通、带通和带阻滤波器在设计时,第一步是要找到满足其设计指标的低通原型滤波器。这一讲主要讲解低通、高通、带通、带阻滤波器与低通原型滤波器在频率域的映射关系,即频率变换;通过频率变换可以设计出与低通、高通、带通或带阻滤波器相对应的低通原型滤波器。得到了满足设计指标的低通原型滤波器后,还需要对低通原型滤波器电路元件进行反归一化处理,以得到实际的集总L、C滤波器电路;这一讲也详细讲解了从低通原型滤波器变换到实际L、C滤波器的反归一化过程。

5. 倒置变换器(K, J变换器)和耦合系数

在微波频段,滤波器实际上多是使用像传输线、腔体和波导等结构的分布式参数元件来实现,而很少使用集总LC元件电路。设计中有多种方法可以实现用分布式参数元件结构来替换集总LC滤波器电路;其中倒置变换器(即K、J变化器)就是实现分布式参数元件结构微波滤波器的一种常用的设计方法,外部Q和耦合系数则是谐振结构带通滤波器的常用设计方法。这一讲重点讲解这两种方法的设计思路和设计公式,并通过一个微带线结构微波滤波器的设计实例,实际讲解了倒置变换器的具体设计应用。

6. Richards变换和Kuroda规则

Richards变换和Kuroda规则是实现传输线结构微波滤波器的一种常用的设计方法,这一讲主要讲解Richards变换和Kuroda规则这一设计方法的设计思路和设计应用,并通过一个微带线结构微波滤波器的设计实例,实际讲解了这一设计方法的具体过程。

7. 微波滤波器的设计流程和仿真工具

这一讲主要介绍微波滤波器设计的具体设计流程和微波滤波器设计时常用的仿真分析工具。

:在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。

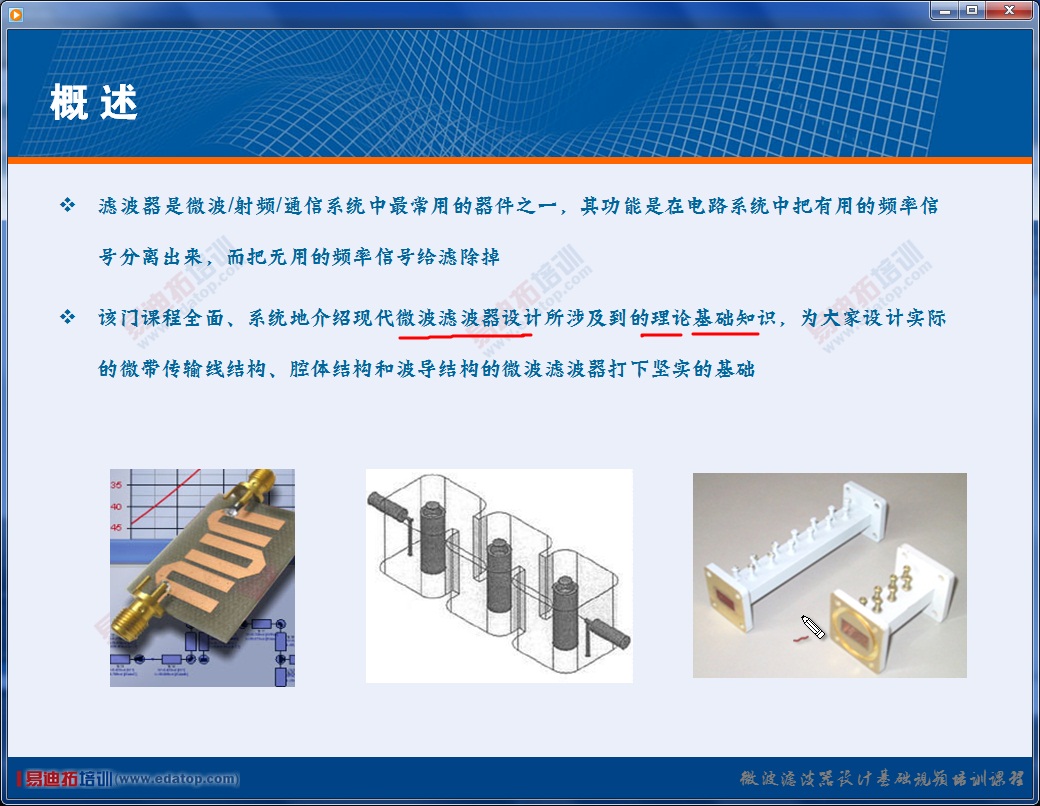

微波滤波器设计基础视频培训教程截图1

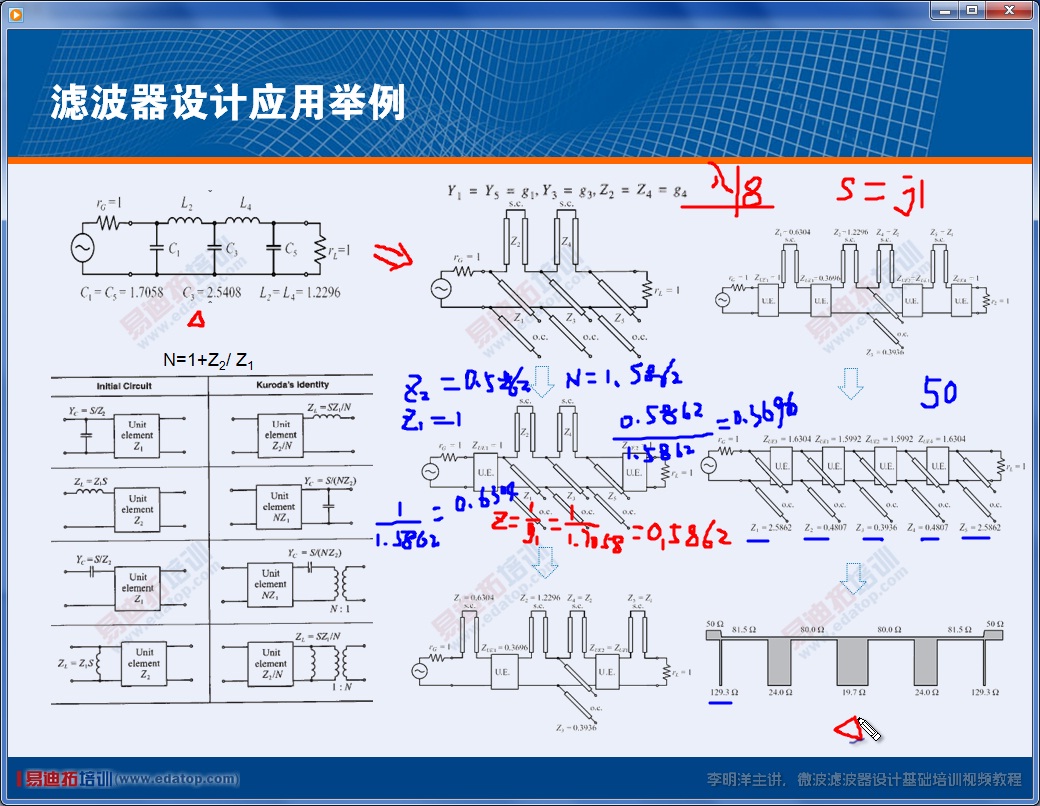

微波滤波器设计基础视频培训教程截图2


微波滤波器设计基础视频培训教程截图3


微波滤波器设计基础视频培训教程截图4
