照明设备谐波电流测试标准及其正确理解
录入：edatop.com 点击：
摘要：本文通过对谐波电流标准和IECEE-CB 决议中对照明设备的规定，结合实际工作中间容易理解错误的地方，包括有些开发和检测人员在检测中用错标准的情况，给出开发和检测人员应该的遵循的正确理解。
谐波可以导致电气没备（电机、变压器和电容器等）附加损耗和发热，使同步发电机的额定输出功率降低，转矩降低，变压器温度升高，效率降低，绝缘加速老化，缩短使用寿命，甚至损坏，降低继电保护控制以及检测装置的工作精度和可靠性等危害。谐波注入电网后会使无功功率加大，功率因数降低，甚至有可能引发并联或串联谐振，损坏电气设备以及干扰
通信线路的正常工作。所以我国和国际上的很多国家对谐波进行限制和消除。我国国家标准为GBl7625．1-2003《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》，国际上依据标准为IEC61000-3-2：2005《Electromagnetic compatibility-Limits-Limits for harmonic current emissions(equipment input current≤1 6 A per phase)》。
标准中对应照明设备的条款1.标准3.19 照明设备照明设备是指能通过白炽灯、放电灯或发光二极管产生光的基本功能和／或具有调节、分配、光辐射等功能的设备包括：①灯和灯具；②主要功能为照明的多功能设备中的照明部分；③放电灯的独立式镇流器和白炽灯独立式变压器；④紫外线(UV)或红外线(IR)辐射装置；⑤广告标识的照明；⑥除白炽灯外的灯调光器；
不包括：①装在具有其他主要用途如：复印机、投影仪、幻灯机等设备内或用于刻度照明或指示的照明装置；②白炽灯调光器。
2. 标准7.3 C 类设备的限值

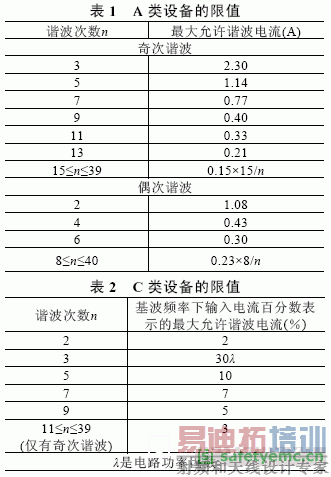

（1）有功输入功率大于25 W对于有功输入功率大于25 W 的照明电器，谐波电流不应超过表2 给出的相关限值。
但是，表l 的限值适用于带有内置式调光器或壳式调光器的白炽灯灯具。对于带有内置式调光器、独立式调光器或壳式调光器的放电灯具，适用于下列条件：①在最大负荷状态下谐波电流不应超过表2 给出的百分数限值；②在任何调光位置，谐波电流不应超过最大负荷条件下允许的电流值；③设备应按照C.5 规定的条件进行试验。

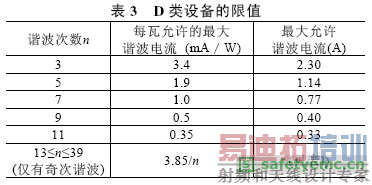

（2）有功输入功率不大于25W对于有功功率不大于25W 的放电灯，应符合下列两项要求中的一项：①谐波电流不超过表3 第2 栏中与功率相关的限值；②用基波电流百分数表示的3 次谐波电流不应超过86％，5 次谐波不超过61％。而且，
假设基波电源电压过零点为0，输入电流波形应是60。或之前开始流通，65。或之前有最后一个峰值（如果在半个周期内有几个峰值），在90 前不应停止流通。
如放电灯带有内置式调光器，测量仅在满负荷条件下进行。
