自动化电磁兼容(EMC)测量的标准化进展
录入：edatop.com 点击：
概述
本文描述了如何搭建一个自动的电磁干扰(EMI)测试系统，重点介绍了测试过程中出现的问题及其相应解决方法，并介绍了如何正确的配置系统及其参数。为规避错误及不同测试环境和测试员之间的差异，自动化EMI测量的标准化是很有必要的。
1．关于自动化电磁兼容(EMC)测量
1.1 效率
具有合适的测试及控制方法的自动EMC测量可提高实验室效率、避免浪费时间。通过自动测量可远离那些大量烦琐冗余的重复性EMI测量。
1.2 一致性
完整的测试系统消除了因人工读写和记录引起的误差，而且软件可以保持与仪器设置的一致性。因此，自动EMC测试系统能够给出高度可重现的测试结果。从根本上来说，不管是人工测量还是软件控制下的测量，幅射电平的精确度是没有区别的。在两种情形下，测量的不确定性来自测试装置所使用的设备的精度标准。
另一方面，软件控制下的仪器的不同设置可产生不同的测试结果。所以，与自动EMI测量相关的标准正在兴起。在测量过程中，我们必须根据CISPR16-2标准来配置软件和仪器。
为确保测试结果的有效性，测试系统具有校正因子及自动监视功能。
1.3 测试结果和数据的管理
对软件来说能够非常方便和高效地创建一个数据库，以便保存和检查测试结果。
1.4 自动测量期间的问题
尽管使用自动测量有许多优点，但我们仍需强调可能导致错误结果的一些要点，诸如频率扫描过程中的问题、测量时间设置、关键数据简化与筛选、天线高度、校准及修正。
2. 用于EMI测量的扫描规则—参数配置

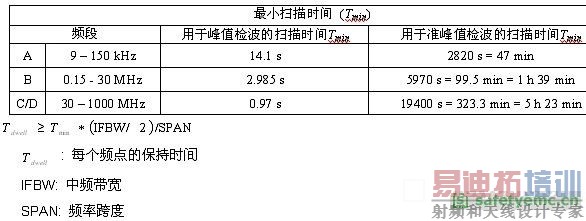

表1：CISPR范围时的最小化扫描次数
2.1 EMI测试的频率扫描步骤
在EMI测量过程中，测试员时常关注是否忽视了一些频点。在接收机模式中，测试频率按步进方式(逐点)扫描，因此为了避免忽略频点，如何设置步距是非常重要的。在频谱分析仪模式中，测试频率是连续扫描的，但显示在频谱仪上的频点数却是有限的，因此如何定位峰值的真实频率至关重要。
在接收机模式中，该如何设置步距呢？步距必须小于中频(IF)带宽的一半，通常我们使用IF带宽的一半。
依据EMC标准，接收机的IF带宽定义为-6dB带宽。如果我们使用不合适的步距，则会有一些峰值丢失或出现错误结果。例如，若步距等于IF带宽，一些频点(两相邻测试点的中间)的测试结果将比正确的测量值少6dB(图1)；若步距少于1/2 IF带宽，则错误将会小于1dB(图2)。
图1：步距等于中频带宽
图2：步距等于1/2 中频带宽
