三种EMC测试仪器介绍

录入:edatop.com    点击:

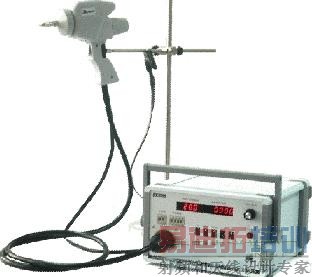

EMC测试仪器完全符合IEC61000-4-2和GB/T17626.2标准的要求,旨在为评定电气和电子设备经受静电放电时的性能制定一个共同的准则。具有性能稳定、使用方便、根据试验要求灵活设定电压等优点,其中ESD-20的最大输出电压20Kv,ESD-30最大输出电压为30kV,方便客户选择。

主要技术参数:

项目ESD-20(20kV)ESD-30(30kV)

输出电压0--±20kV±5%0--±30kV±5%

输出电压极性正/负正/负

放电电容150pF150pF

放电电阻330Ω330Ω

放电电流上升时间0.7~1ns0.7~1ns

工作形式单次/重复/20pps单次/重复/20pps

放电次数设定1~99991~9999

放电间隔0.1~9.9s0.1~9.9s

放电形式接触放电/空气放电接触放电/空气放电

[p]

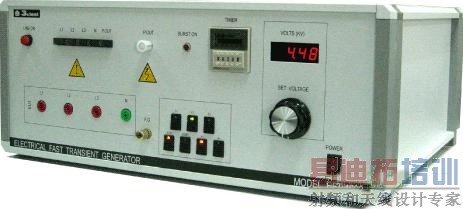

该EMC测试仪器是按照电气、电子产品对于电快速瞬变脉冲群试验的特点和要求而专门设计的,具有可靠性好、性能稳定、使用方便等特点。设备的指标符合IEC61000-4-4、EN60100-4-4和GB/T17626.4标准的要求。

主要技术参数

项目EFT-4000EFT-4001EFT-4002

输出电压0~±4500V

脉冲频率2.5kHz、5kHz、100kHz±10%

脉冲极性正或负

内阻50Ω±20%

脉冲前沿5ns±30%

脉冲宽度50ns±30%

脉冲串长度15ms(2.5kHz、5kHz),1ms(100kHz)

脉冲串周期300ms

试品耦合/去耦网络配件CDN-4020(20A)CDN-4030(30A)

内置,单相三线16A

内置,三相四线16A

工作电源AC220V50/60Hz

环境温度10-35℃

重量8kg14kg15kg

外形尺寸450×450×130460×520×220460×520×220

[p]

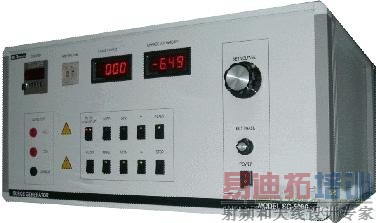

EMC测试仪器——雷击浪涌发生器,雷击浪涌干扰模拟器,脉冲浪涌模拟器该EMC测试仪器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。测试仪器的性能满足IEC61000-4-5和GB/T17626.5标准的要求。

主要技术参数

项目SG-5006SG-5010ASG-5010B

输出波形综合波:综合波综合波CCITT

输出电压/电流电压波1.2/50μs,0~6.6kV电流波:8/20μs,0~3.3kA

综合波电压:1.2/50μs,0~10kV,电流:8/20μs,0~5kA

综合波电压:1.2/50μs,0~10kV,电流:8/20μs,0~5kACCITT:10/700μs,0~6.6kV

浪涌极性正/负

浪涌发生手动/自动

相移与电源同步时为0°~360°

综合波,与电源同步时为0°~360°

综合波,与电源同步时为0°~360°CCITT:异步

输出阻抗综合波:2Ω

综合波:2Ω

综合波:2ΩCCITT:40Ω,15Ω脉冲耐压:500Ω

耦合/去耦网络可选件:SGN-5010ASGN-5010B网络

内置:单/三相电源线(负载电流20A)

内置:单/三相电源线通信线(4线)

计数6digit

工作电源AC220V50/60Hz

注:雷击浪涌发生器综合电压波可做到20KV,综合电流波可达10ka,须定制。
