比较优秀的EMC测试方案,具体有哪些?

录入:edatop.com    点击:

电磁兼容(EMC)是对电子产品在电磁场方面干扰大小(EMI)和抗干扰能力(EMS)的综合评定,是产品质量最重要的指标之一,电磁兼容的测量由测试场地和测试仪器组成。 EMC测试构成主要包括两大部分:EMI(干扰)和 EMS(敏感度,抗干扰)。今天小编就来为大家讲解下EMC电磁兼容测试国内外都有哪些比较成熟的技术方案。

罗德与施瓦茨全面的EMC测试方案

作为该领域的领军者,罗德与施瓦茨公司多年来一直领导着EMC测试仪表的市场。

市场上的每一种电气、电子设备需要满足的基本要求是符合EMC标准。相关标准规定了电磁干扰(EMI)的最大值以及电磁抗扰度或敏感度(EMS)的最小值。罗德与施瓦茨公司的EMC测试产品从预认证自动测试接收机到全套的EMC认证测试系统。

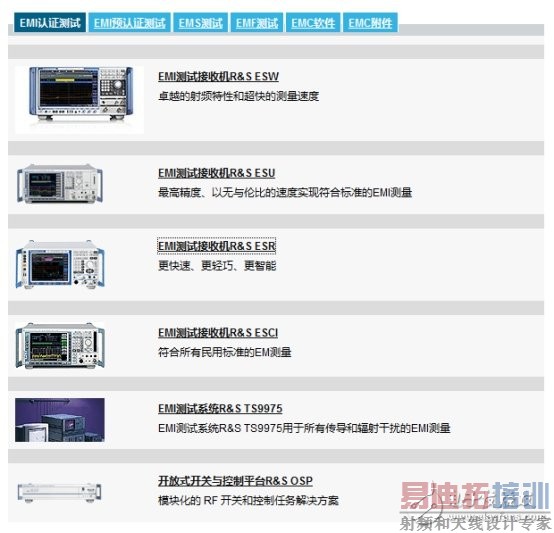

R&S 提供全系列的EMC认证测试解决方案

在EMC测试领域,R&S提供CEMS100标准化测试平台,这是一种灵活、可靠的解决方案,可用来按照IEC/EN 61000-4-3标准执行EMS辐射测试。该先进的测试平台包括EMS和EMI测试需要的所有部件,覆盖了预认证和认证测试要求的所有通用频段和场强。鉴于系统的模块化设计和多样化配置功能,用户可以对其进行调整以适应标准的变更和厂家特殊测试要求。该系统还可以扩展以应对未来技术和新的EMC应用。

R&S ®ESR测量接收机

R&S ®ESR测量接收机支持EMI传导骚扰和辐射骚扰测试,频率覆盖从10Hz到26.5 GHz,完全符合CISPR16-1-1标准要求。使用基于FFT的时域扫描功能,ESR在电磁骚扰测试中速度极快。与此同时ESR还具备了强大的信号频谱分析仪的功能。实时频谱分析功能为宽带故障定位提供有利手段。测量接收机利用该功能可以详细分析骚扰信号和历史信息。ESR具备一个简洁的结构和直观的触摸屏用户界面,操作简易。

主要特点:

• EMI测量接收机和信号频谱分析仪集成入同一款仪器

• 支持CISPR16-1-1 Ed. 3.1规范标准

• 预选器集成了20dB的预放

• 分辨率带宽符合CISPR标准要求,步长从10Hz到1MHz(MIL STD-461, DO-160)

• 超快的时域扫描,相比于传统的步径扫描模式

• 实时的频谱分析,高达40MHz的分析带宽可以详细分析骚扰信号

• 时域显示精度高达50us

• 支持自动化测试

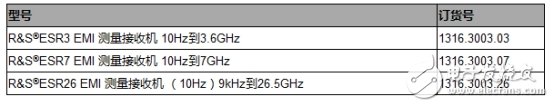

型号:

相关产品:

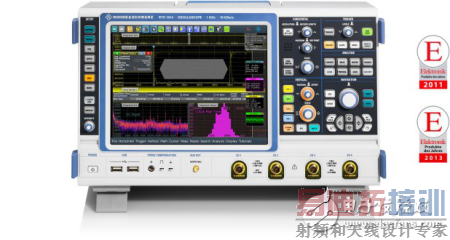

R&S RTO 数字型示波器系列产品:

R&S®RTO是600 MHz 至4 GHz带宽级别示波器中的一款紧凑式仪器,它具备优异的信号保真度,高波形捕获率以及业内第一个实时数字触发系统。它提供了丰富的测量和分析功能,全面优化的触摸操控使得示波器的操作变得极其简便。

主要特点:

• 精确的测量源于极低的噪声电平:可达量程范围的1% ( 1 mV/Div,1 GHz)

• 单核ADC,高动态范围

• 丰富的测量功能:超过90个自动测量类型

• 高分辨率触摸屏,操作简便

• 颜色编码控件,方便辨识

• 业内标杆级别的400 MHz逻辑分析: 5 Gsample/s采样率,16通道,每通道200 Msample存储深度

• 高分辨率模式:16-bit垂直分辨率,看得更精细

[p]

是德科技(Keysight)EMI测试解决方案

     -- 包括一致性测试、EMC故障诊断及完整性测试等

是德科技EMI测试解决方案提供一致性测量、系统完整性测试、及EMC故障诊断等方面的电磁兼容测试项目,具体EMI/EMC 解决方案包括如下:

EMI/EMC 解决方案

· 是德为您提供 EMI 测量解决方案,包括预先一致性测量、EMC 故障诊断和完整的一致性测试

· 相位噪声测量解决方案

· 灵活地测试 VCO、DRO、晶体振荡器、合成器、放大器以及转换器,并测量连续波/脉冲和杂散信号

· 信号源分析仪——提供世界上最高的吞吐率、对高频率信号源的 VCO 或其它类型进行表征的最佳可用性,以及对高速数据通信系统中的时钟抖动评估。

物理层测试系统

· 基于矢量网络分析仪和时域反射计的系统能够应对高速数字设计中的信号完整性挑战

EMI 测试产品方面,提供如EMI 接收机和 EMC 预先一致性分析仪、相位噪声测量系统等,并对物理层测试提供MATLAB兼容性、多信道高级眼图、支持最新PAM-4眼图测试软件N1930B。

EMI 接收机及EMC预先一致性分析仪 -- N9038A

在 EMC 一致性测试中,设计的成功取决于您能够快速高效地使产品通过一系列测试。根据 CISPR 和 MIL-STD 标准,用户可使用可升级的 N9038A MXE EMI 接收机执行完全符合标准的一致性测试。是德解决方案同样提供单点联系,使 MXE 与测试舱、天线、软件、增值集成、探头等结合在一起,以提供完整的 EMI 测试解决方案。

主要特性和功能

· 应用符合标准的接收机执行 EMC 测试:CISPR 16-1-1: 2010,MIL-STD-461F

· 确保测试流程的精度、可复验性和可靠性,增强您的测试信心

· 快速 FFT 扫描支持时域扫描,可以缩减总体扫描时间

· 频谱监测功能可以帮助在最终测量前轻松确定峰值发射的频率

· 使用频谱实时分析、条形图、游标、扫宽缩放、缩放扫宽频谱图的增强诊断功能

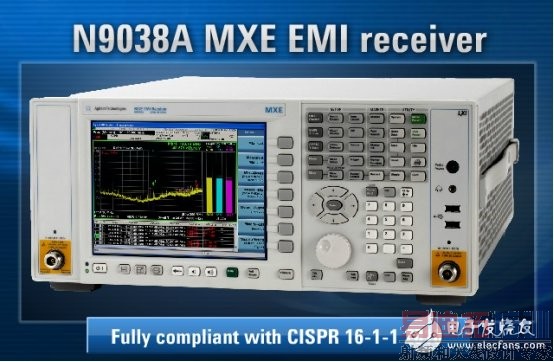

是德科技N9038A EMI一致性测试仪

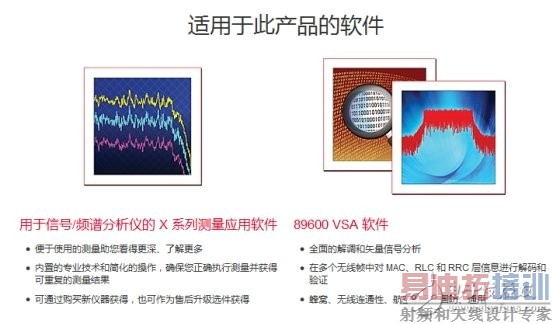

N9038A 分析仪匹配套件

EMI 一致性分析测试相关产品

适用于高速脉冲调制PAM-4的N1930B 物理层测试系统

N1930B 物理层测试系统(PLTS)2017 版软件

主要特性与技术指标:

· 适用于 56Gbps 数据速率的脉冲幅度调制(PAM-4)眼图

· 信道运行裕量(COM),用于有效表征完整信道性能的一个品质因数

· 可编程仪器标准命令(SCPI),用于对高速电缆和背板实施自动制造测试

描述:

全新 PLTS 2017 带来突破性的制造测试能力

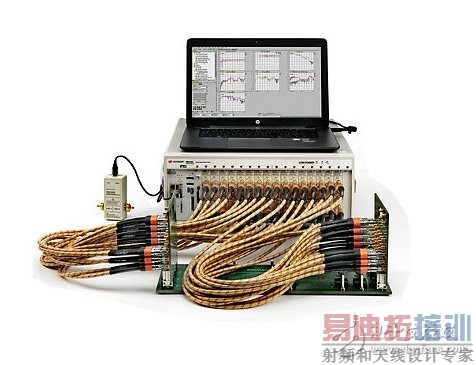

全新物理层测试系统(PLTS)2017 版软件在高速互连(如电缆、背板、印刷电路板和连接器)的制造测试方面实现重大突破。全球众多信号完整性实验室已经在研发原型测试阶段使用 PLTS 并受益匪浅。PLTS 2017 现在补充了全部 SCPI(可编程仪器标准命令)命令,支持测试序列的自动化编程,是大规模生产测试的理想之选。超过 200 个 SCPI 命令为编程提供了坚实的基础,能够让您在制造车间进行高效的自动化测试。该软件与新的 32 通道 PXI 矢量网络分析仪(VNA)结合使用,能够带来非常快速的 VNA 测量。取决于 IFBW 设置,经过全交叉校准的 32 端口 S 参数测量现在只需要 10 至 15 秒的时间就可完成。

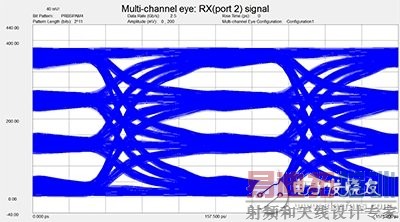

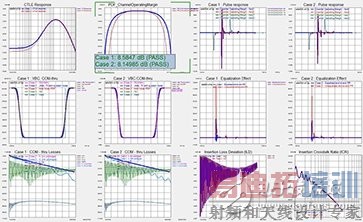

PLTS 2017 的另一个重要增强是添加了 PAM-4 眼图测试。更高的数据速率,例如新的 100G 和 400G 以太网基础设施中的数据速率,要求采用更高效的调制技术,PAM-4 能够满足这一要求。信号完整性实验室现在能够通过配备先进的测试设备来测量 PAM-4 眼图,从而占据所需的竞争优势。

信号完整性分析的标准

PLTS 2017 为实现超高品质因数而做出的最新主要增强是“通道工作裕量”或 COM。许多新的高速标准依赖于复杂的通信协议,例如新兴的 100 Gigabit 以太网接口(100GbE)。此协议标准的最新版本——IEEE 802.3bj-2014——为背板、连接器、屏蔽双绞线铜电缆添加了 4 通道 X 25Gbps 物理规范。先进、高数据速率通道的出现带来了一个问题,即发射机/接收机芯片 IP 开发人员和系统设计师如何同时和独立地推进其产品实施。标准化需要解决新层面的问题,以便确定如何进行这些通道的分析——通道工作裕量方法应运而生。PLTS 内部实施了一个复杂的 MATLAB 脚本,用户可以对其进行自定义,从而获得更大灵活性。此外,PLTS 成功采用了非常复杂的测试方法,并具有使用非常方便的用户界面,能够简化信号完整性工程师的测试工作。

[p]

德国法兰克尼亚(Frankonia)EMC电磁兼容测试系统

在EMI测试方面,法兰克尼亚提供丰富的EMI测试接收机、多通道断续分析仪、自动射频开关RSU、及多种功率放大器件,能够根据用户需求实际进行定制使用。

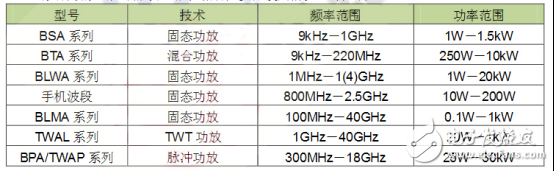

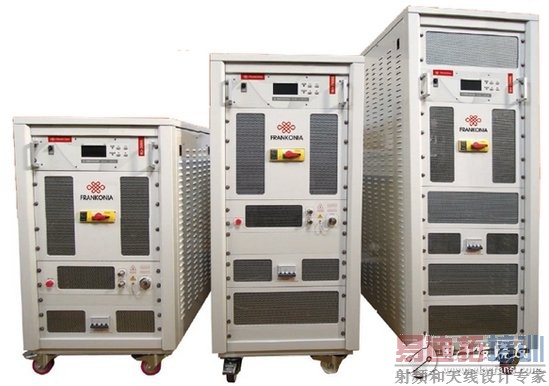

法兰克尼亚功放系列产品

功率放大器VLH-1200B1示例:

特点:

· 频率范围 80MHz-1000MHz

· 典型输出功率:1200W

· 类型:A类

· 增益:60dB

· 线性功率增益平坦度 最大:±3.5dB

· 失配容忍度:无限,未损坏

标准:

IEC 61000-4-3、IEC 61000-4-6、ISO 11452-2、ISO 11452-4、ISO 11452-5、GJB 151B、RS103

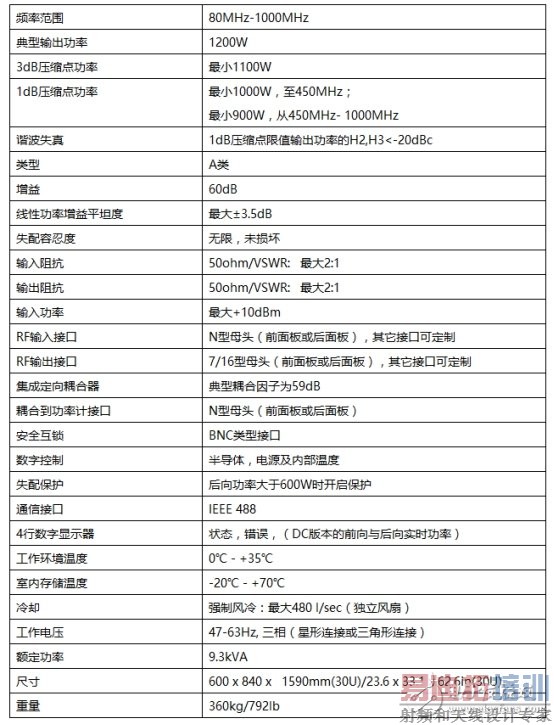

详细参数:

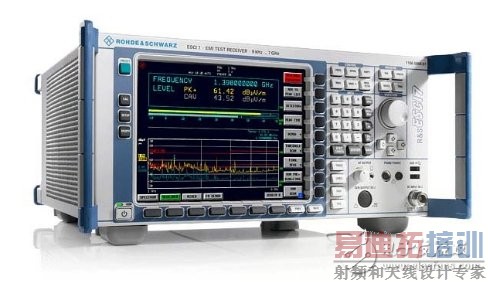

EMI 测试接收机 ESCI

最权威的认证级测试接收机

ESCI 顶级 EMI 测试接收机,能依照所有民用标准进行电磁发射测量,并且将多种类型的仪器集于一身,已经被几乎所有民品认证试验室所使用,成为公认的 EMI 测试标准设备。ESCI7 的频率范围为 9kHz-7GHz,满足最新标准对于辐射发射测试频率范围到 6GHz 的要求。

主要特点:

· 频率范围:

SCI3:9kHz-3GHz

SCI7:9kHz-7GHz

·适用于所有商业 EMI 测试要求,如 CISPR、EN、ETS、FCC、ANSIC63.4、VCCI和VDE。

· 满足现有和未来所有民品 EMC 标准的检波器:峰值(最大、最小)、准峰值、均方根(RMS)、CISPR 平均,最多可同时使用三个检波器。

·内置 12 个预选滤波器和一个 20dB 的前置放大器

·总测量不确定度<1.0dB(<3GHz),<1.5dB(3GHz-7GHz)

·各个检波器可以用条形图显示,带峰值保持指示

·符合CISPR 16-1-1对准峰值检波器的脉冲加权

·符合CISPR 16-1-1要求的EMI测量带宽:200Hz,9kHz,120kHz,1MHz

·显示平均噪声电平典型值-153dBm(10Hz)

·卓越的频谱分析仪特性,卓越的射频特性和足够的测量功能,可满足试验室测量和针对移动无线电标准的测量的要求,具有均方根检波器、可选ACP标准和高达5MHz的信道带宽。

·配有 21 厘米 TFT 彩色显示器,基于 Windows 的操作界面,可独立进行 EMI 测试。
