电磁兼容测试方法介绍——EMC暗室归一化场地衰减测试方法
录入：edatop.com 点击：
建立开阔试验场地后，须进行归一化场地衰减的测试。在使用过程中，应经常监测周围电磁环境的变化，并进行定期检测，以确认场地高频电性能及电气安全性。
测量归一化场地衰减的方法主要有两种：一种是离散频率法，即使用调谐偶极子天线，针对所需频率调整其长度进行测量的方法；另一种是宽带扫频法，即用宽带天线进行扫频测量。测量场地衰减NSA时应分别将接收天线和发射天线处于水平极化方向和垂直极化方向状态，以得出不同极化方向的场地衰减NSA。
用离散频率法测试开阔试验场水平极化方向的场地衰减的测量设置如图所示，测量时应注意：
1）用作发射天线与接收天线的两副调谐偶极子天线最好是相同的天线，且
其平衡/不平衡变换器损耗应小于0.5dB；天线处于谐振长度位置时，天线输入端电压驻波系数小于1.2。
2）在垂直极化情况下测试NSA时，所使用连接电缆应尽量垂直于天线，以减小电缆对测试的影响。
3）升降接收天线时，注意寻找和读取最大接收电压值。
图1
用宽带扫频法测试开阔试验场的NSA易实现自动测试，既方便、又快捷。但应注意：除尽可能选用两副性能相同的天线作发射和接收天线外，所使用宽带天线的天线系数一定要预先仔细校准，天线输入端电压驻波系数也要尽可能小，以减少阻抗失配带来的影响。
场地衰减NSA的测量值AN 可按下式计算：
图2
测量归一化场地衰减的方法主要有两种：一种是离散频率法，即使用调谐偶极子天线，针对所需频率调整其长度进行测量的方法；另一种是宽带扫频法，即用宽带天线进行扫频测量。测量场地衰减NSA时应分别将接收天线和发射天线处于水平极化方向和垂直极化方向状态，以得出不同极化方向的场地衰减NSA。

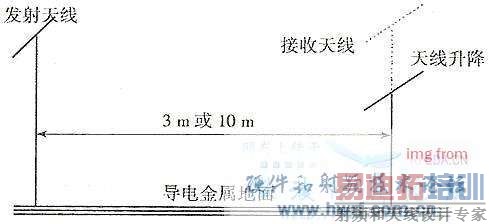

用离散频率法测试开阔试验场水平极化方向的场地衰减的测量设置如图所示，测量时应注意：
1）用作发射天线与接收天线的两副调谐偶极子天线最好是相同的天线，且
其平衡/不平衡变换器损耗应小于0.5dB；天线处于谐振长度位置时，天线输入端电压驻波系数小于1.2。
2）在垂直极化情况下测试NSA时，所使用连接电缆应尽量垂直于天线，以减小电缆对测试的影响。
3）升降接收天线时，注意寻找和读取最大接收电压值。
图1
用宽带扫频法测试开阔试验场的NSA易实现自动测试，既方便、又快捷。但应注意：除尽可能选用两副性能相同的天线作发射和接收天线外，所使用宽带天线的天线系数一定要预先仔细校准，天线输入端电压驻波系数也要尽可能小，以减少阻抗失配带来的影响。
场地衰减NSA的测量值AN 可按下式计算：
图2
